三爪自定心卡盘机床夹持工装结构

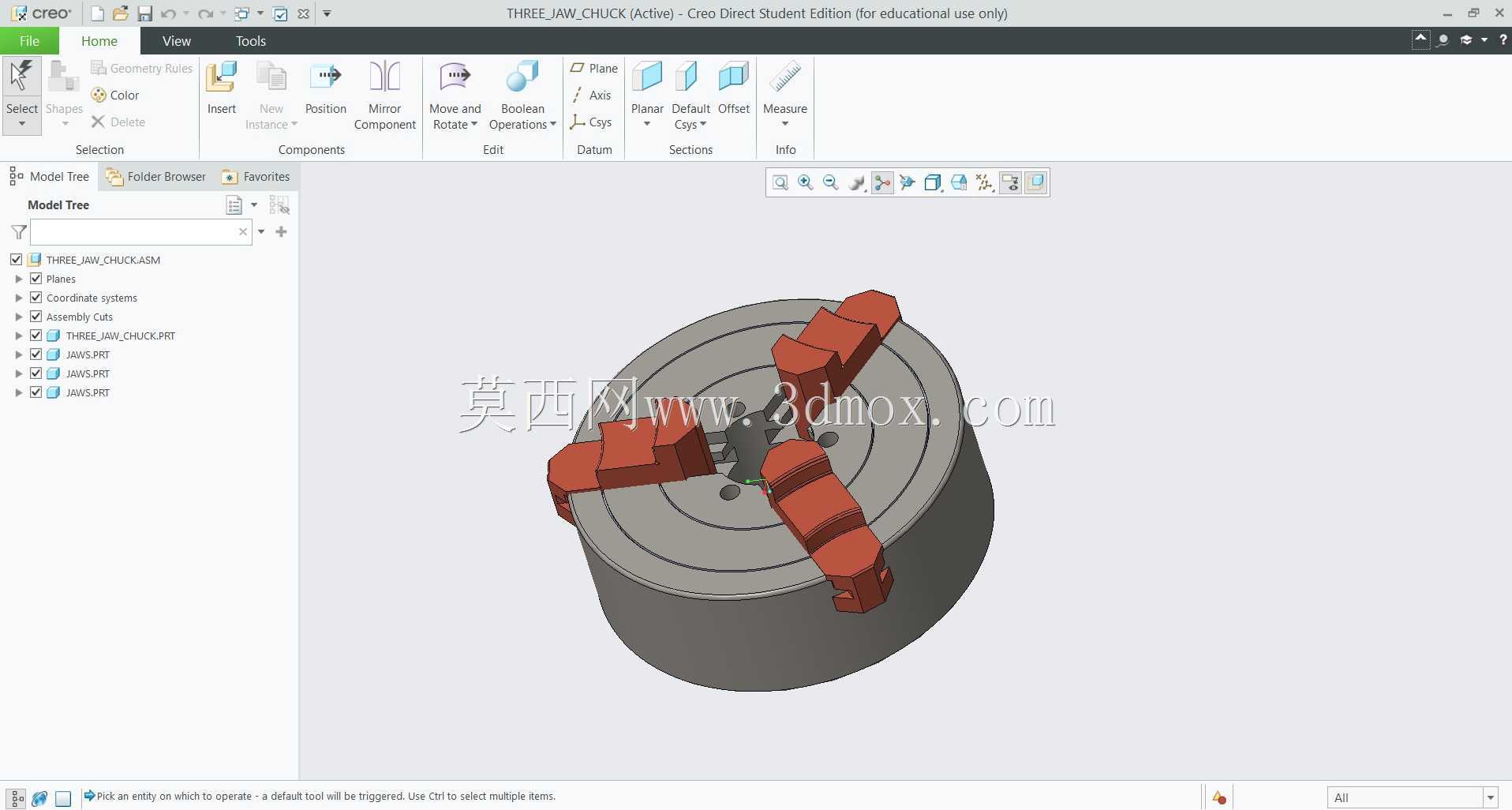

　　在普通车床、内外圆磨床、铣床以及分度头、回转工作台等机床辅具的配套场景中，三爪自定心卡盘是应用覆盖度极高的工件夹持部件，其核心作用是在回转类加工工序中完成工件的装夹固定，保证加工过程中工件与主轴的同轴度要求，避免切削载荷下工件出现偏移、甩动等问题。这款三爪卡盘的设计围绕自定心同步夹持逻辑展开，三个卡爪采用平面螺纹盘驱动结构，当使用卡盘扳手插入卡盘外周的方孔转动时，平面螺纹盘同步带动三个卡爪沿径向做等距移动，无需逐个调整卡爪位置即可实现圆形、正六角形等对称截面工件的自动对中，对中精度可控制在0.05毫米到0.1毫米区间内，能够满足常规回转类零件的粗加工、半精加工装夹需求，大幅降低装夹找正的辅助工时。

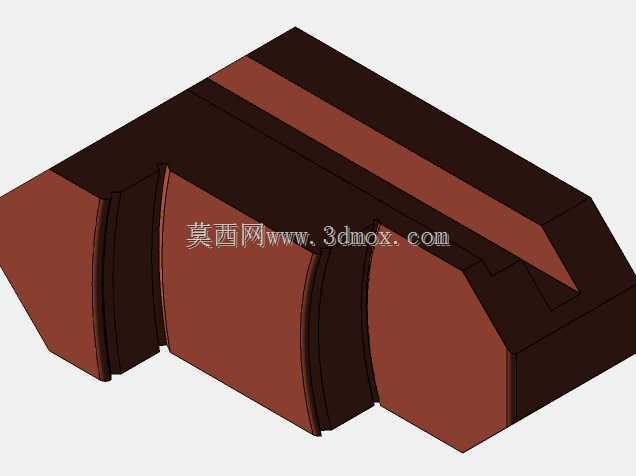

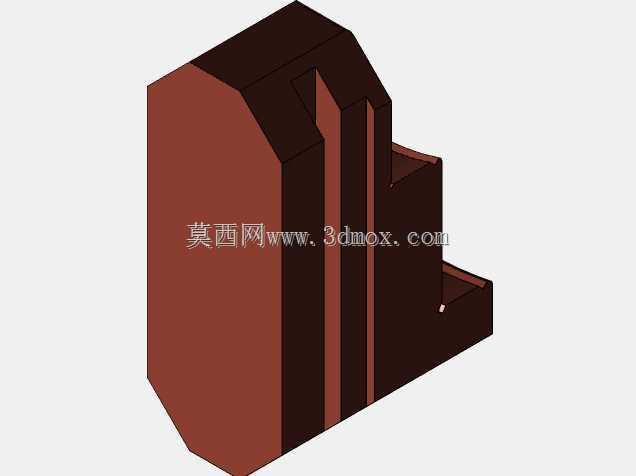

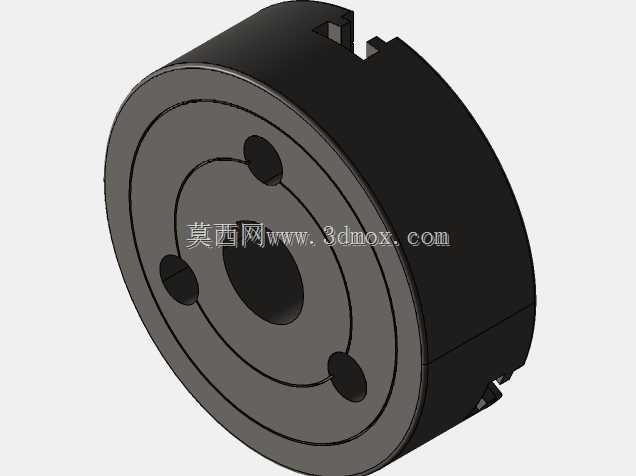

　　从结构边界来看，卡盘主体采用圆柱形盘式结构，后端设置与机床主轴端匹配的连接止口与安装螺孔，安装时需保证止口与主轴定位端面的贴合度，避免连接间隙带来的装夹跳动；三个卡爪采用分体式可换结构，分别设置正爪与反爪两种装夹形式，正爪用于夹持直径较小的工件外圆或内孔，反爪可伸出卡盘本体端面，适配大直径工件的外圆装夹需求，卡爪的夹持面设置有细密的防滑齿纹，增大与工件接触面的摩擦力，避免大切削量加工时工件出现打滑移位。

　　在实际加工场景中，这类卡盘的夹持行程覆盖常规回转件的装夹直径范围，装夹时需根据工件的切削载荷调整卡爪的夹紧力，夹紧力过小无法抵消切削扭矩带来的转动趋势，夹紧力过大则容易导致薄壁工件出现装夹变形，尤其是针对铜、铝等软质金属工件加工时，可配合铜质卡爪护套使用，避免夹伤工件表面。设计过程中需重点保证平面螺纹盘的齿形配合精度，三个卡爪的导向槽与卡盘本体的导轨滑动面需保证足够的配合间隙，既不能间隙过大导致卡爪晃动影响定心精度，也不能间隙过小导致卡爪移动卡滞，同时卡盘本体的材质需具备足够的刚性与耐磨性，长期使用后若出现卡爪磨损、定心精度下降的情况，可通过修磨卡爪夹持面的方式恢复装夹精度，日常维护时需定期清理卡爪缝隙内的切屑与切削液残留，加注润滑脂保证螺纹副与滑动面的动作顺畅，避免切屑卡滞导致卡爪移动不畅。
