减压阀用带挂钩拉伸弹簧结构设计

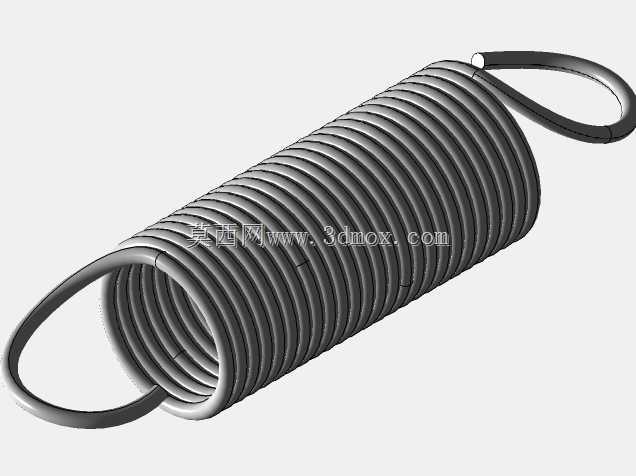

　　这款带端钩的拉伸弹簧，是减压阀调压机构里的核心弹性施力元件，在流体压力调控场景中承担着复位、力值平衡、行程限位的关键作用。日常在工业管路调压、民用供水供气减压阀、小型气动控制回路的减压阀结构中，这类弹簧的性能直接决定了阀口开度的调节精度与压力输出的稳定性。从结构设计逻辑来看，两端的闭式挂钩采用与簧身一体绕制成型的结构，没有额外的焊接拼接点，能避免长期受拉状态下挂钩连接处出现应力集中断裂的问题，挂钩的弯折半径经过反复校核，既保证安装时能快速卡入阀体内的挂接槽位，又不会因为弯折半径过小导致端部线材出现微裂纹，影响疲劳寿命。

　　簧身部分采用等节距密圈绕制设计，自由状态下圈与圈之间紧密贴合，在承受轴向拉力时能产生均匀的弹性变形，力值输出线性度更好，不会出现节距突变导致的力值跳变问题，适配减压阀在小开度调节时的精细力值反馈需求。从安装边界来看，设计时充分考虑了减压阀阀腔的内部空间限制，簧身外径控制在适配常规通径减压阀的安装腔尺寸范围内，不会和腔体内壁发生剐蹭磨损，两端挂钩的开口方向与挂接位置匹配阀体内的调压膜片联动杆与阀体固定挂点的相对位置，安装时不需要额外调整角度，直接卡入即可完成装配，能有效减少产线装配的工时消耗。

　　在实际工况适配性上，这款弹簧的拉伸行程覆盖减压阀从全闭到全开的阀瓣移动全行程，在最大拉伸长度下的应力值仍处于材料的弹性变形区间内，不会出现塑性变形导致的调压失效问题，长期反复拉伸复位的过程中，力值衰减率控制在工业减压阀的允许误差范围内，能保证阀件在长期使用过程中输出压力的稳定性，避免出现压力漂移、阀口复位不严导致的介质泄漏问题。建模过程中对簧身与挂钩的过渡区域做了平滑曲面处理，还原了实际冷卷弹簧成型时的过渡圆角，没有尖锐的棱角突变，和实际加工出来的零件形态高度一致，能直接用于装配干涉检查、运动仿真验证环节，帮助设计人员在虚拟装配阶段提前排查弹簧在阀腔内部运动时是否会和周边零件发生卡滞、碰撞问题，减少实物试装阶段的修改成本。
