双腔承重混凝土空心砌块结构设计

　　这款双腔承重混凝土块体主要应用于低层砌体结构承重墙、装配式建筑围护墙基、市政管沟侧壁砌筑等场景，在村镇自建房、厂区临时围护结构、设备基础垫层找正环节也有大量使用。块体采用矩形规整外形设计，整体尺寸为390mm×190mm×190mm，完全匹配常规砌筑灰缝预留要求，砌筑时无需额外裁切即可完成190mm厚度墙体的错缝搭接，能有效减少现场砌筑的废料产生。设计时采用双贯通空腔布局，两个空腔的内壁做了小角度拔模斜度处理，既方便混凝土预制脱模时的起模操作，也能在砌筑完成后向空腔内灌注细石混凝土或插入配筋，大幅提升墙体整体抗剪、抗震性能，同时空腔结构可有效降低块体自重，减少建筑基础的荷载负担，还能一定程度提升墙体的隔热隔音性能。

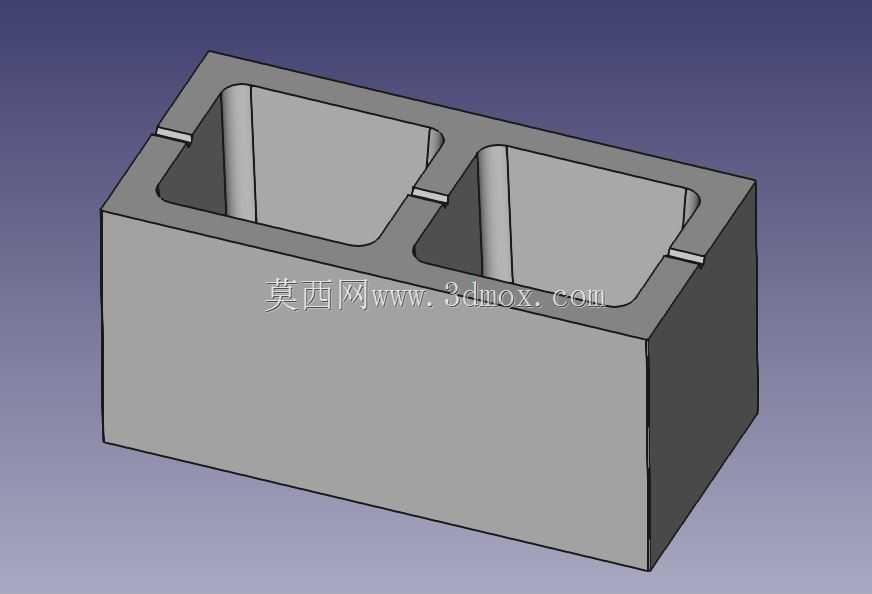

　　块体顶部的两个凸缘卡扣结构，是为了匹配上层砌块砌筑时的定位需求，砌筑时上层砌块的底部可直接卡入对应凸缘位置，无需反复拉线找正即可保证墙体的平直度，能有效降低现场工人的操作难度，提升砌筑施工效率。块体的外壁厚度经过荷载验算，在满足MU10混凝土强度等级的前提下，可承受三层民用建筑的竖向承重要求，外壁的平整度控制在±1mm范围内，砌筑后墙面无需额外厚层抹灰即可满足装饰基层要求，能减少后续装饰工序的材料用量。

　　在建模过程中，重点还原了块体的拔模角度、壁厚均匀性、定位凸缘的尺寸公差，所有棱边都做了微小的倒角处理，模拟实际预制生产过程中混凝土块的边角成型效果，避免出现尖锐直角的建模失真问题，可直接用于预制模具设计、砌筑排布模拟、建筑BIM模型搭建等场景，能帮助结构设计人员提前验算墙体排布的砌块用量、节点连接方式，减少现场施工的错漏问题。
