弹簧摩擦式汽车离合器从动盘结构设计

　　这款弹簧摩擦离合器片是手动挡车辆传动系统的核心从动部件，日常工况下直接承接发动机飞轮输出的扭矩，通过摩擦面的静摩擦力将动力传递至变速箱输入轴，同时承担换挡、起步过程中的动力切断与平顺接合功能，是整车传动链中兼顾扭矩传递与冲击缓冲的关键结构。从实际装车场景来看，该部件安装在发动机飞轮与变速箱之间的密闭离合器壳体内，安装边界需要匹配飞轮端面的定位止口尺寸，中心花键孔与变速箱输入轴花键做滑动配合，轴向移动行程需要匹配分离轴承的顶推距离，周边的安装孔位需要对应压盘的固定点位，设计时需要严格控制从动盘总厚度、摩擦片平面度、花键同轴度，避免装车后出现分离不彻底、起步抖动、打滑烧片等常见故障。

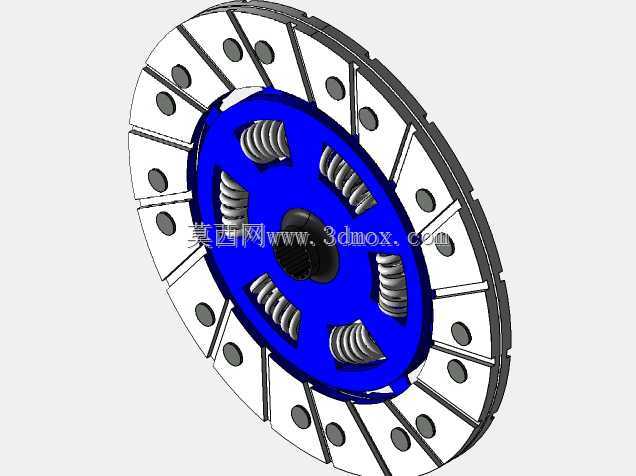

　　设计思路上，该结构采用周置螺旋弹簧作为缓冲核心，在从动盘钢片与中心花键毂之间预留周向转动间隙，多组螺旋弹簧沿圆周方向均匀嵌装在窗口内，当传动系统出现扭矩突变时，弹簧通过压缩变形吸收冲击载荷，避免传动系齿轮、轴类零件承受刚性冲击，同时摩擦片采用分段式扇形结构沿钢片外圆排布，每段摩擦片通过铆钉固定在钢片两侧，摩擦面开设的径向沟槽用于磨损过程中排出磨屑，同时提升散热效率，避免长时间半联动工况下摩擦材料过热碳化。外圆的摩擦片外径需要匹配对应发动机的最大输出扭矩，扭矩储备系数通常取1.6-2.2之间，过大的外径会增加转动惯量，导致换挡时同步器负荷增加，过小的外径则会导致单位面积压力过大，缩短摩擦片使用寿命。

　　中心花键毂的设计需要匹配变速箱输入轴的花键参数，采用渐开线花键保证定心精度，花键配合间隙控制在合理范围，间隙过大会导致传动异响，间隙过小则会导致离合器分离时从动盘滑动卡滞。周向布置的缓冲弹簧采用不同刚度组合排布，可兼顾小扭矩冲击的柔和吸收与大扭矩传递时的刚度支撑，避免低转速工况下传动系统出现共振抖动。钢片本体采用弹簧钢冲压成型，具备足够的轴向弹性，保证摩擦片与飞轮、压盘端面的全面贴合，避免局部接触导致的偏磨问题。
