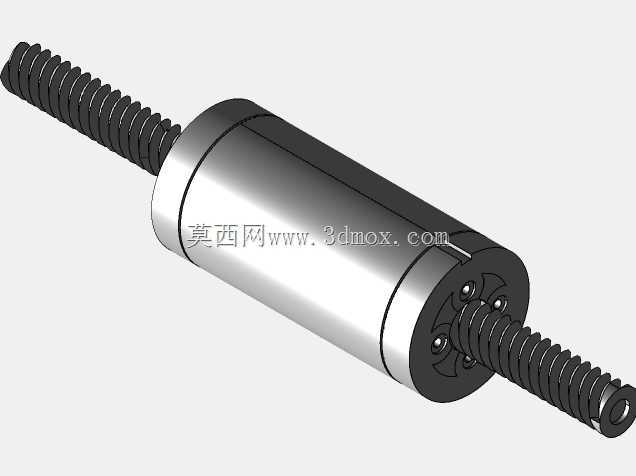

减压阀配套内循环式滚柱螺杆结构

　　在流体压力调控类阀门的传动链路里，这类滚柱螺杆常作为减压阀内部压力调节的核心传动部件，替代传统滑动摩擦的普通螺纹副，解决常规螺杆螺母在频繁调压动作下磨损快、传动卡滞、调压精度漂移的问题。从实际工况适配来看，减压阀多用于工业流体管路、燃气输配、液压控制系统的压力稳定环节，内部传动件需要在长期带压、可能存在微量介质浸润的环境下保持动作顺滑，滚柱螺杆的结构设计恰好匹配这类需求。

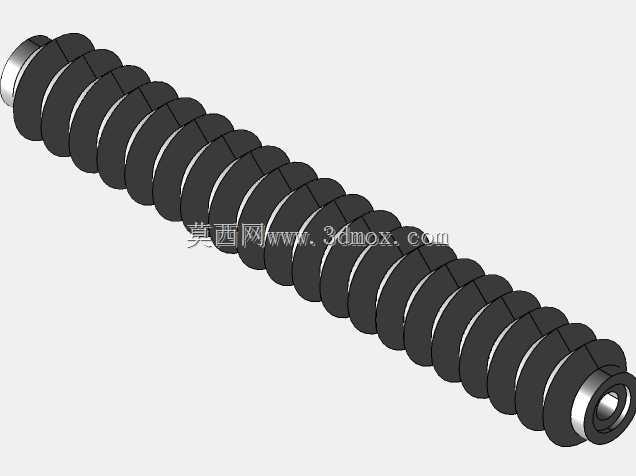

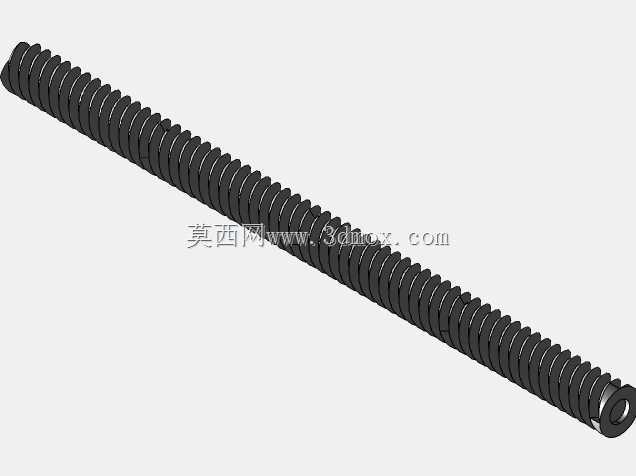

　　设计这类传动件时，首先要匹配减压阀的调压行程边界，螺杆的有效螺纹长度需要覆盖阀门从全闭到额定全开状态的行程余量，两端的安装轴径要和阀体内的定位衬套做间隙配合，单边间隙控制在0.02-0.04mm区间，既保证转动无卡滞，又避免径向窜动导致的压力调节偏差。滚柱部分采用带凸面的单头螺纹轮廓，和螺杆、螺母的螺纹牙型接触时为线接触而非面接触，相比普通滑动螺纹副，传动摩擦系数可降低60%以上，手动调压时的操作力矩更小，也能减少长期动作带来的牙型磨损，延长阀门的免维护周期。

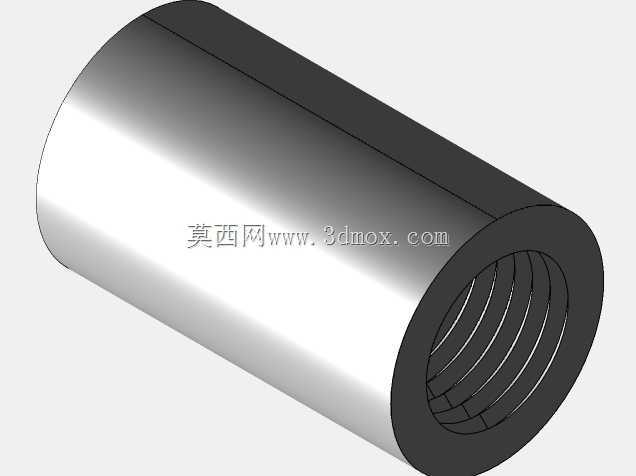

　　从外形安装边界来看，这类滚柱螺杆的外圆柱面为光面定位基准，和阀体内腔的安装孔同轴度要求控制在0.015mm以内，端部通常会预留和调压手轮、驱动拨杆连接的卡位结构，不需要额外加装联轴器就能直接和手动调节端联动。内螺纹的滚道轮廓做了圆弧修形，滚柱在滚道内循环滚动时不会出现硬接触冲击，即使在小幅度高频调压的工况下，也能保持传动的平稳性，不会出现压力调节的阶跃波动。

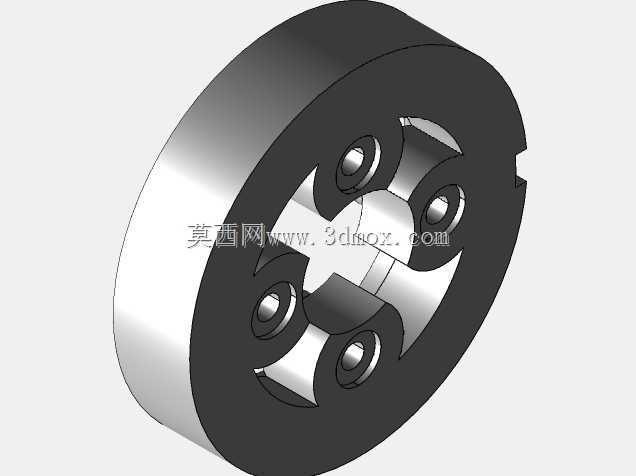

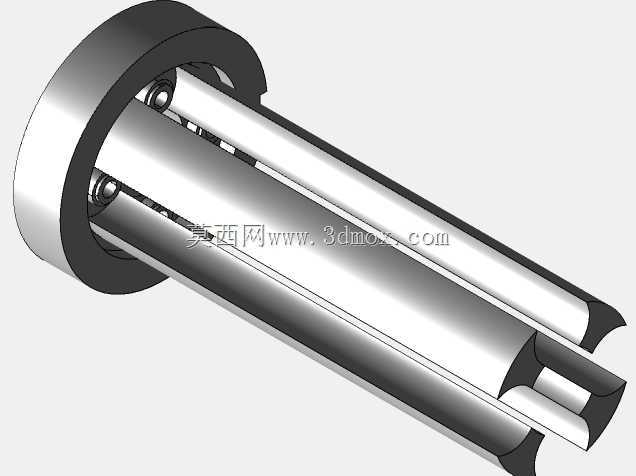

　　实际选型匹配时，需要注意螺杆的导程要和减压阀的调压精度要求匹配，小导程规格适合高精度微压调节场景，大导程规格适合需要快速启闭开关的大通径减压阀。滚柱的保持架结构采用一体化开槽设计，不需要额外加装滚珠挡圈，减少了装配零件数量，也降低了阀体内腔的异物卡滞风险，即使管路内有少量微小杂质进入传动腔，也能顺着滚道的间隙被带到端部的排屑槽内，不会直接卡入螺纹啮合面导致传动失效。
