减压阀配套斜齿传动轮结构设计

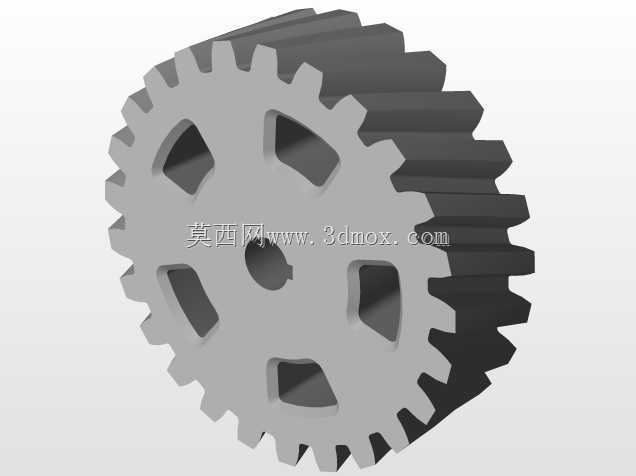

　　这款斜齿轮主要适配减压阀的内部传动调节机构，在流体压力调控场景中承担扭矩传递、阀位精准调节的核心作用，区别于常规直齿圆柱齿轮，其齿向设置有固定螺旋角，啮合过程中轮齿是逐步进入、逐步脱离啮合状态，不会出现直齿传动的整齿突然撞击接触的情况，能大幅降低减压阀调节过程中的传动冲击与运行噪音，尤其适配需要频繁微调阀口开度、对压力输出稳定性要求较高的工业流体管路工况。从设计逻辑来看，轮体采用辐板式轻量化结构，五个异形减重孔均匀分布在辐板区域，在保证轮体整体抗弯、抗扭强度的前提下，尽可能降低了齿轮自身的转动惯量，减少传动启停、换向过程中的惯性冲击，避免阀位调节出现过冲、滞后的问题。

　　中心的D型轴孔设计，是为了和减压阀的调节轴实现周向防转配合，相比普通平键连接，这种结构的装配对中性更好，能消除键连接带来的传动间隙，提升压力调节的响应精度，轴孔周边的环形凸台做了加厚处理，用来提升轮毂部位的结构强度，避免频繁正反转传动时轮毂出现应力开裂。齿部的螺旋角参数经过匹配计算，保证啮合重合度高于同参数直齿轮30%以上，单位齿面的接触载荷更低，长期运行下的齿面磨损更均匀，能有效延长减压阀传动组件的维护周期。

　　安装边界方面，轮体外径、齿宽、轮毂轴向尺寸都严格匹配减压阀阀腔的内部安装空间，辐板上的减重孔同时兼顾了装配过程中的夹持定位需求，装配时可以通过工装插入减重孔完成齿轮的周向固定，方便锁紧螺母的拧紧操作，不会和阀腔内部的其他密封件、导向件产生运动干涉。实际运行过程中，斜齿的啮合特性让传动过程更平顺，即使在低压差微调的工况下，也不会出现直齿传动常见的卡顿、跳齿问题，能够稳定传递调节扭矩，保证减压阀出口压力的波动控制在允许范围内，适合应用在对流体压力控制精度要求较高的工业管路、气动控制回路当中。
