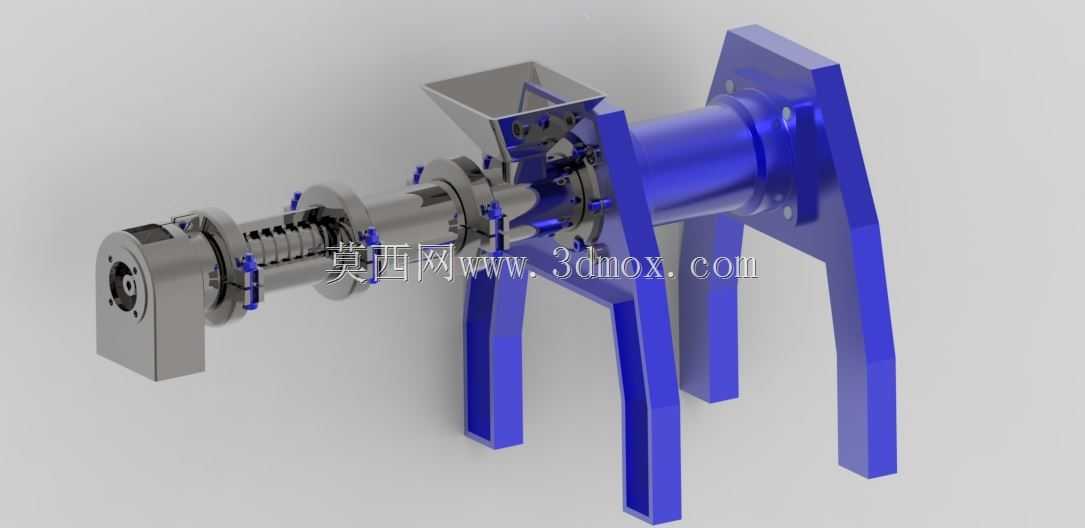

挤出孔N53型螺杆挤出机构三维结构

　　该结构主要面向小流量物料挤出工况设计，常见于实验室配方打样、小型改性料试制、特种添加剂定量输出场景，可适配粘度范围100-10000Pa·s的膏状、颗粒熔融态物料，在食品配料添加、医药辅料挤出、小型化工试验线中可作为核心出料单元使用，无需额外搭配大型挤出生产线的配套辅机即可完成定量挤出作业。结构整体采用卧式悬臂布局，进料段设置上方敞口式方形料斗，料斗侧壁做倾斜导料面设计，可依靠物料自重完成进料填充，避免架桥卡料问题；螺杆输送段采用等距变深螺槽设计，进料段螺槽深度较大以容纳松散物料，向出料端逐步收窄螺槽深度，配合机筒外壁的加热安装位可实现物料的逐步熔融压实，出料端设置的减压环结构可在物料进入出料口前完成压力释放，避免出料端出现压力波动导致的出料粗细不均问题。

　　支撑结构采用三点式支撑设计，尾部驱动端设置方形连接法兰，可直接匹配标准减速电机输出轴安装，中部两处立式支撑腿做加宽地脚设计，每个支撑腿预留两个螺栓安装孔，可直接固定在型材机架或钢制安装平台上，安装时需保证螺杆轴线与驱动轴同轴度误差不超过0.05mm，避免运转过程中出现螺杆刮磨机筒的问题。设计过程中优先考虑拆装维护便利性，机筒与支撑腿、端盖之间全部采用内六角螺栓连接，拆卸时无需挪动整体安装位置即可抽出螺杆组件完成清理，针对易磨损的螺棱表面预留了硬化处理层的建模厚度，可直接在工程图中标注氮化处理要求，提升耐磨使用寿命。

　　外形安装边界方面，整体长度控制在适配小型试验台的尺寸范围内，最大宽度不超过支撑腿外侧间距，进料斗顶部高度低于常规试验台操作面上方400mm，方便人工加料作业，出料端轴线距离安装面高度统一为150mm，可直接匹配常规冷却水槽、切粒机构的进料高度，无需额外调整安装高度。结构内部的密封位置全部采用标准O型圈安装槽设计，可适配耐温200℃的氟橡胶密封圈，避免熔融物料从转轴配合位置溢出，尾部轴承位置设置了防尘密封结构，可阻挡物料粉尘进入轴承腔，延长轴承维护周期。
