射流清洁烤箱外壳结构三维设计

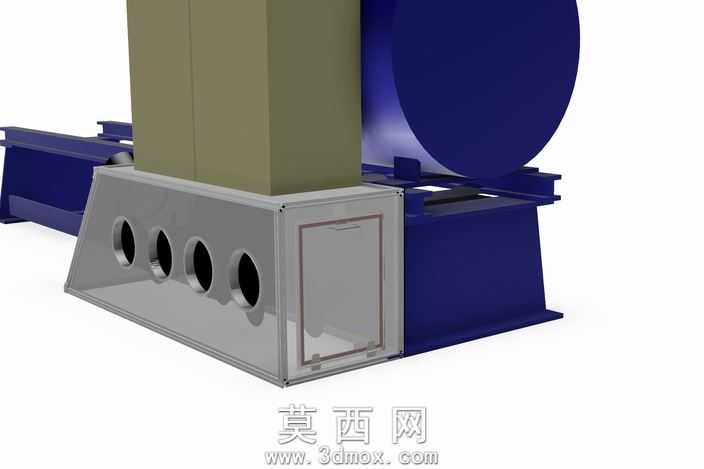

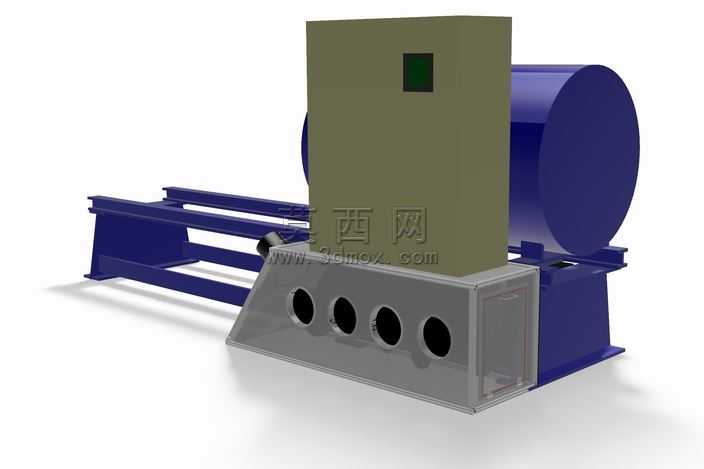

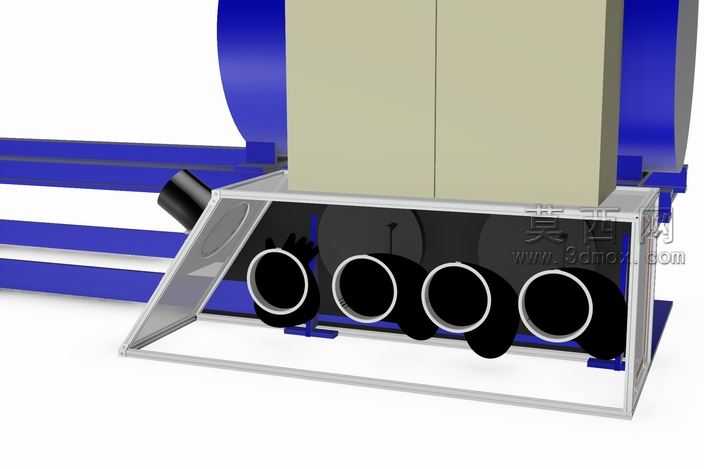

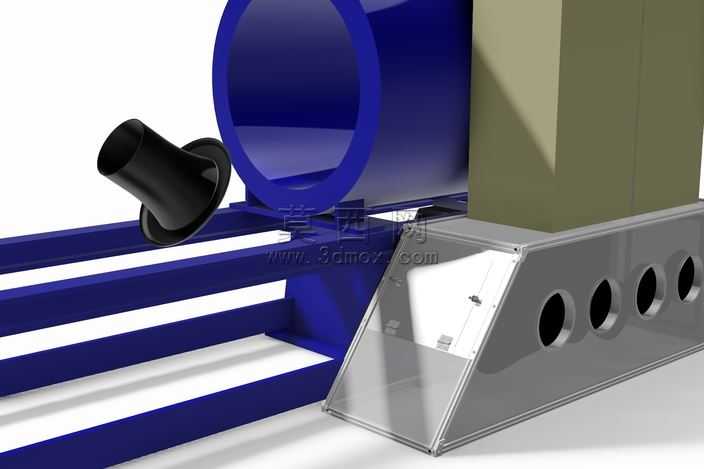

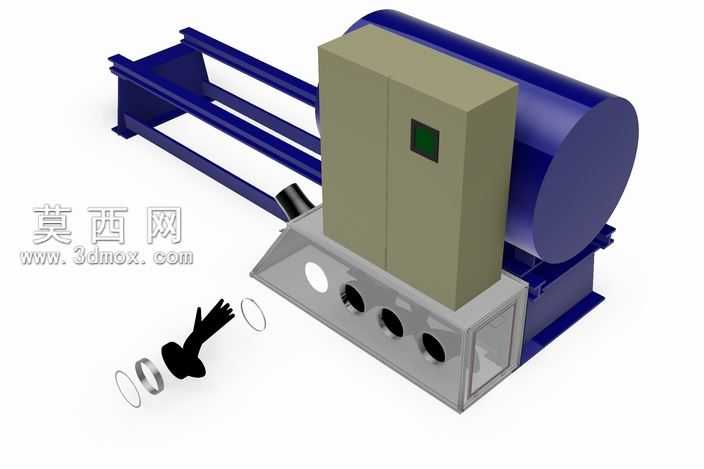

本作品为射流清洁烤箱的外壳结构三维建模成果，建模过程中优先采用参数化设计逻辑，对各组件的尺寸关联、装配约束进行了严谨设定，确保整体结构的可修改性与装配合理性。模型整体分为三大核心结构模块：底部承载机架采用型钢焊接式框架结构，建模时对型材的截面规格、拼接位置、安装孔位都做了1:1还原，赋予深蓝色金属烤漆材质，表面添加细微的颗粒质感模拟真实漆面的哑光效果，同时对机架的承重受力结构做了加强筋的细节设计，保证结构强度表现符合实际使用需求。中部的控制柜体采用双开门钣金结构设计，门板表面做了平整的哑光浅灰绿色金属材质处理，正面嵌入的操作显示屏区域单独做了凹陷式安装位，赋予深色半透明玻璃材质，柜体下方的底座部分采用银灰色金属钣金材质，预留了三个圆形的管路接口与一个侧开的检修门，接口边缘做了卷边工艺的细节还原，检修门的合页、拉手结构都做了精细化建模，还原真实钣金加工的工艺特征。后部的圆柱形腔体为清洁作业的核心容纳空间，采用深蓝色金属材质，表面做了光滑的烤漆质感处理，腔体与中部柜体、底部机架的连接位置做了法兰盘固定结构的细节设计，保证装配的密封性与结构稳定性。模型还附带了射流清洁相关的配套配件，包括气流导流环、清洁操作手套等附属部件，分别赋予橡胶、金属等对应材质，还原设备实际使用时的配套状态。设计过程中充分考虑了外壳的围护功能，通过全包裹式的结构设计避免清洁过程中废气、杂物的泄漏，同时预留的气流管路接口可以对接配套的废气处理设备，将清洁过程中产生的有害气体及时导出，兼顾了设备的实用性与安全防护属性，整体模型的装配关系清晰，各部件的材质区分明确，渲染效果真实还原了工业设备的质感，可用于设备结构展示、生产加工参考等场景使用。
