圆形轴出式步进电机结构三维建模

　　这款圆形步进电机的三维建模，完全围绕小型自动化设备的紧凑安装需求展开，在做结构设计时优先考虑了小空间内的安装适配性，主体采用圆柱式外壳设计，整体轮廓规整无突出冗余结构，能够适配阀组内部、小型仪表执行端这类安装空间局促的场景，不会因为外形棱角问题出现装配干涉。从实际应用场景来看，这类步进电机常被用在精密流体控制阀的开度调节、小型仪器仪表的工位切换、3D打印送料机构、小型传送带的步进输送等需要精准角度控制的环节，区别于普通直流电机的连续转动特性，它可以按照脉冲信号完成固定角度的步进转动，能够实现开环状态下的精准位置控制，不需要额外加装位置反馈元件就能满足多数中低精度的定位需求，大幅简化配套设备的控制链路。

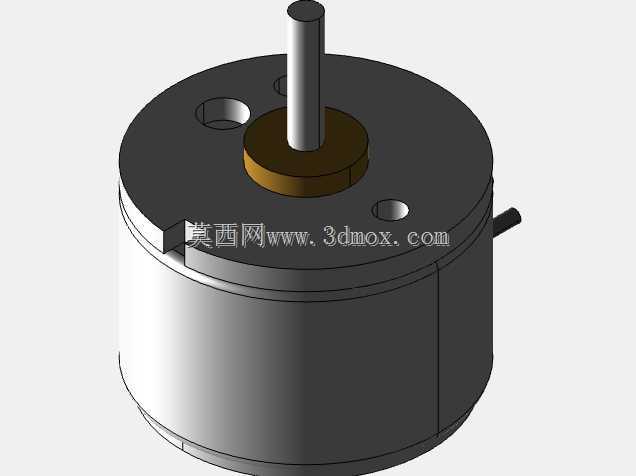

　　在功能特性的设计还原上，模型完整复现了电机的输出轴结构、端盖安装孔位、侧方出线端的细节：输出轴采用单轴伸设计，轴径与轴伸长度匹配常规的联轴器安装尺寸，能够直接对接小型负载的传动接口；端盖上预留的两个对称安装孔，可通过螺丝直接将电机固定在安装基座上，孔位的中心距经过标准化适配，能够兼容多数常规小型电机的安装位，不需要额外做转接板设计；侧方的出线端做了凸起的防护结构，避免线材弯折处出现应力断裂的问题。

　　设计思路上没有做多余的装饰性结构，所有外形特征都服务于实际装配需求：外壳的台阶结构是端盖与机壳的扣合位，既保证了壳体的装配同轴度，也能在建模时清晰区分不同的加工零件；输出轴根部的环形衬套结构，是用来承载轴转动时的径向载荷，减少轴根部的应力集中，提升长时间运行的结构稳定性。从安装边界来看，模型的圆柱外径、总高度、安装孔的深度与孔径都按照实际量产产品的尺寸做了1:1还原，在做整机装配仿真时，可以直接将该模型导入装配体，验证安装空间是否充足、输出轴与对接部件的同轴度是否符合要求，也能用来模拟电机运行时与周边管路、线路的间隙是否满足安全距离要求，避免实际加工装配时出现干涉问题。

　　对于结构设计从业者来说，这个模型可以直接用来做方案阶段的整机布局参考，不需要从零开始绘制电机的基础外形，能够大幅缩短方案设计的周期；对于设备选型人员来说，也可以通过模型直观判断该款电机的外形是否适配现有设备的安装空间，提前预判装配时可能出现的结构冲突。
