井口用压力检测变送装置结构设计

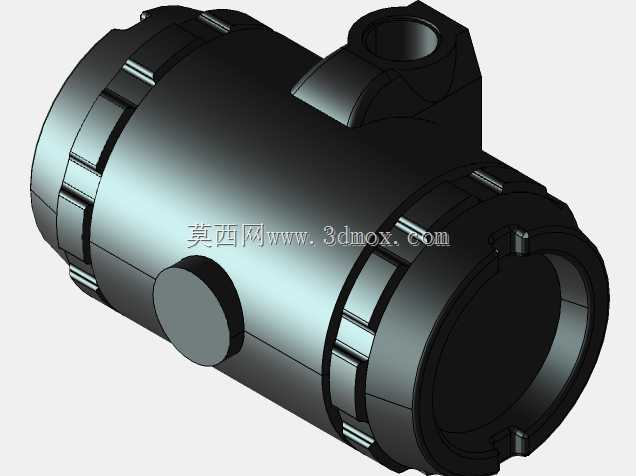

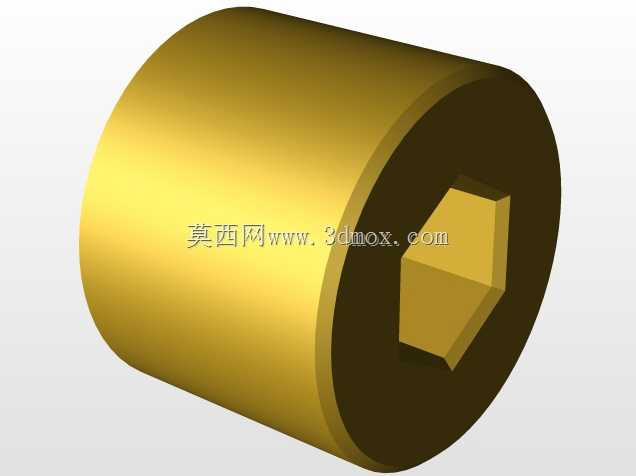

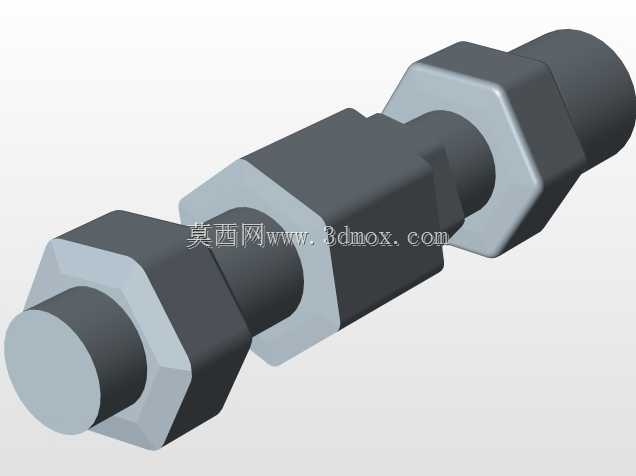

在油气开采井口的工艺管线上，这类压力变送装置是保障生产安全、稳定输送介质的核心检测部件，它直接对接井口高压工艺管路，实时采集管内流体的压力数值，将物理压力信号转换为标准电信号远传至中控系统，让运维人员无需靠近高压作业区就能掌握管线压力波动情况，避免超压引发的泄漏、井喷等安全事故。从结构设计逻辑来看，这款装置的建模完全贴合井口现场的安装工况，整体采用紧凑的柱状主体结构，核心承压壳体做了加厚处理，适配井口高压、多腐蚀介质的使用环境，壳体外侧的接线腔体做了独立密封设计，避免野外作业时雨水、沙尘侵入接线端子造成信号故障。考虑到井口现场的安装空间往往受管线排布、周边阀门布局的限制，建模时严格控制了主体的径向尺寸，底部的过程连接端采用标准的管螺纹接口，可直接匹配井口现有工艺管段的预留接口，无需额外加工转换接头，安装时只需保证密封面贴合到位，就能完成承压密封，大幅缩减现场安装的作业时长。装置的信号输出端设置在壳体侧方，接线方向预留了足够的线缆弯折空间，即使现场布线空间局促，也能顺利完成线缆接驳，不会出现线缆弯折半径过小导致的线芯断裂问题。从功能实现的角度，建模时还原了内部感压膜片的安装定位结构，膜片与承压腔之间做了平齐设计，避免介质中的杂质在腔体内堆积造成感压失真，同时壳体外部的散热筋结构，能够平衡井口介质高温与外界环境温差，减少温度变化对压力检测精度的干扰。针对井口作业时可能出现的设备碰撞情况，装置的外露接线部位做了防护凸台设计，即使有工具轻微磕碰，也不会直接损伤接线端子或者信号传输部件。整个模型的装配关系完全还原实际产品的组装逻辑，各个部件的配合公差都按照工业仪表的设计规范设置，不管是用于新井口的设备选型配套，还是用于现有装置的故障拆解教学、结构优化参考，都能直接还原真实的装配与使用状态，帮助设计人员快速核对安装边界、校验结构干涉问题，不用反复到现场测量实物尺寸。
