框架式阀门单元线缆控制结构

　　在工业流体控制的现场布线与阀组集成场景中，这类框架式阀门单元的线缆控制结构，是解决多回路阀组走线混乱、线缆磨损、检修效率低问题的核心配套结构。日常在石化装置区的阀组撬块、电厂水处理车间的阀组阵列、冶金产线的流体控制阀组区域，经常能看到阀组周边线缆随意捆扎、长期受介质温度影响老化、检修时需要逐一梳理线号的情况，这套结构的设计初衷就是从根源上规整阀组的控制线缆走线，把动力线缆、信号反馈线缆、就地控制线缆做分层分路的固定与导向，避免不同电压等级线缆的信号干扰，同时给线缆提供稳定的物理防护，减少现场磕碰、介质腐蚀带来的线缆损伤。

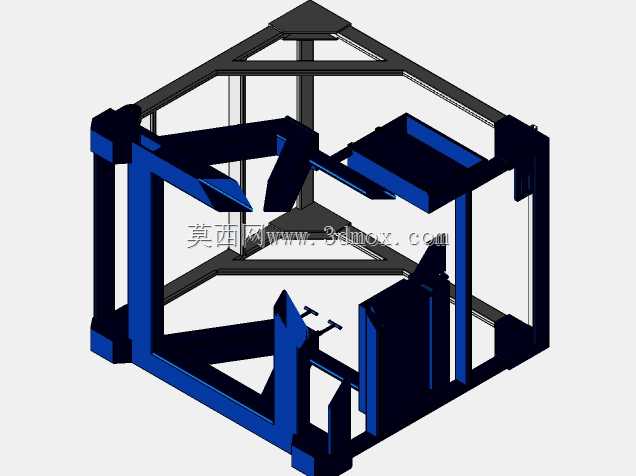

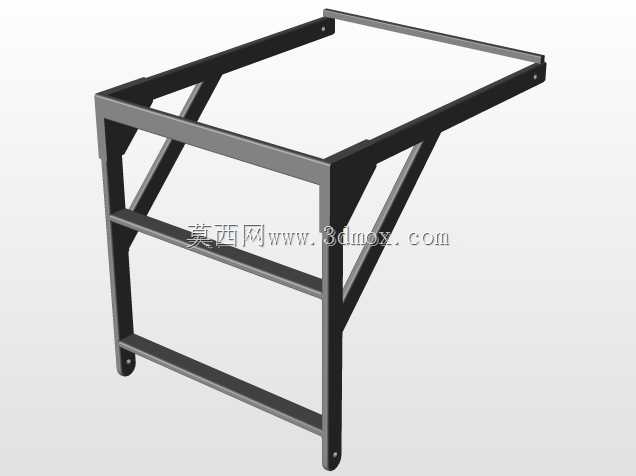

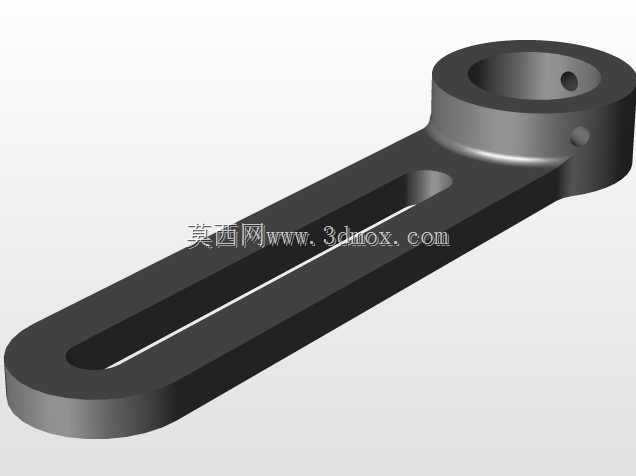

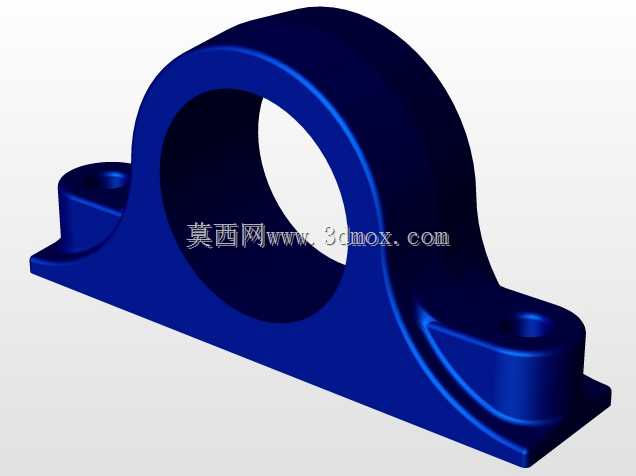

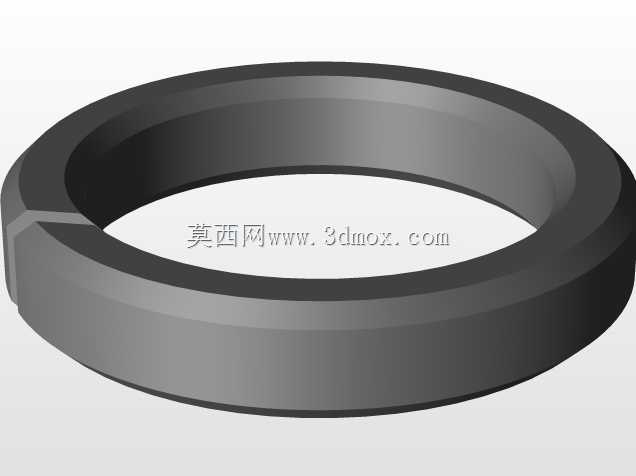

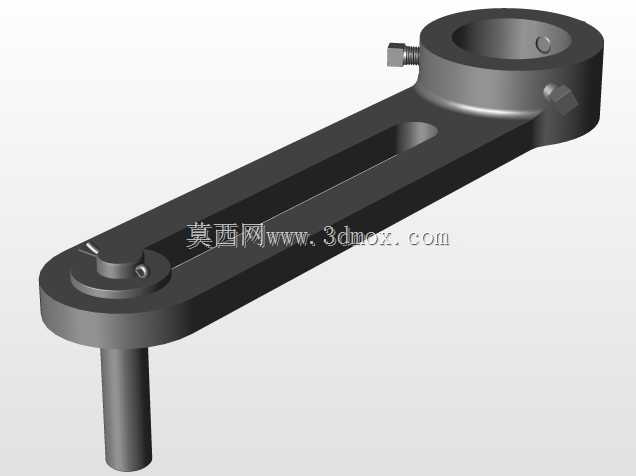

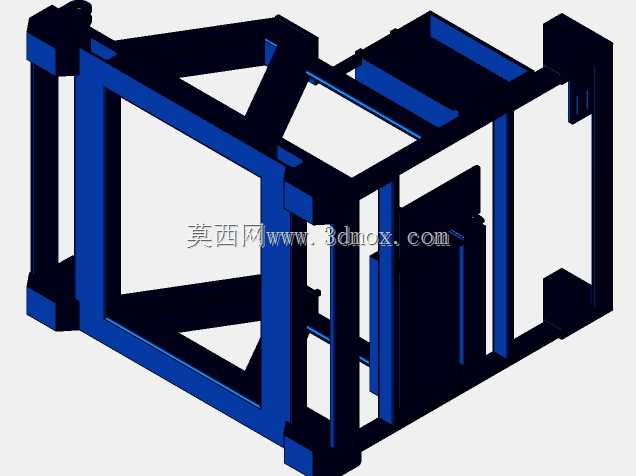

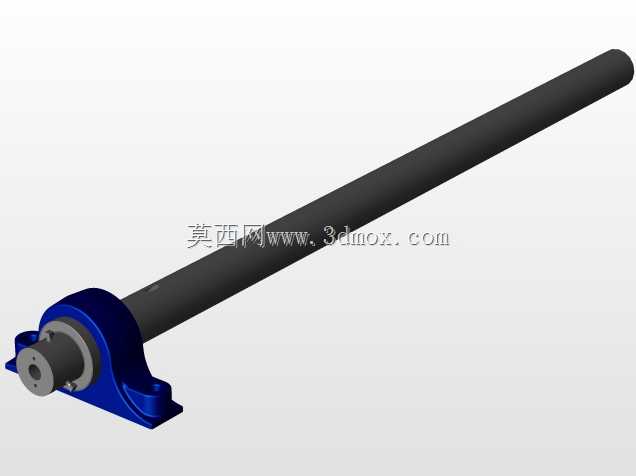

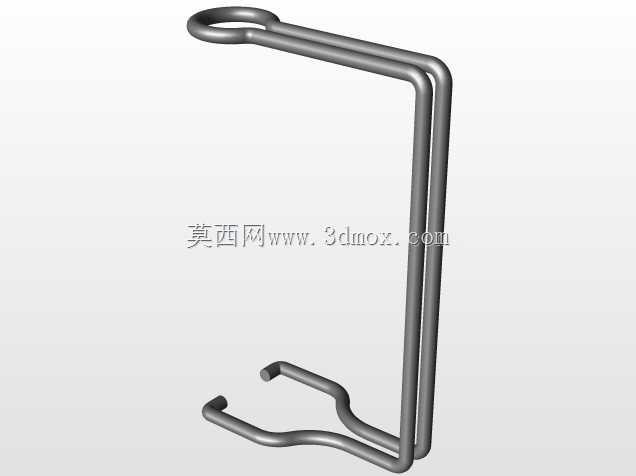

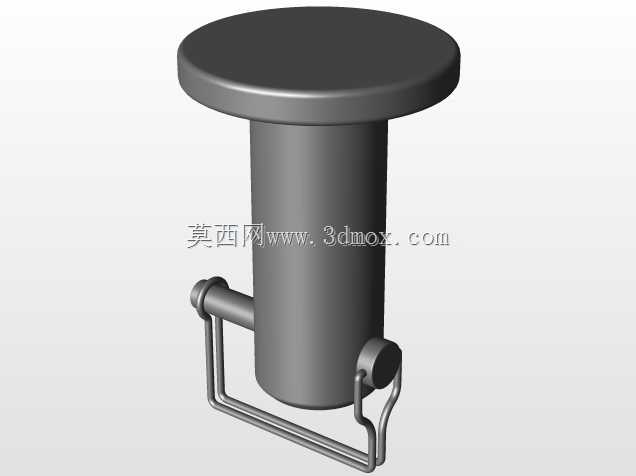

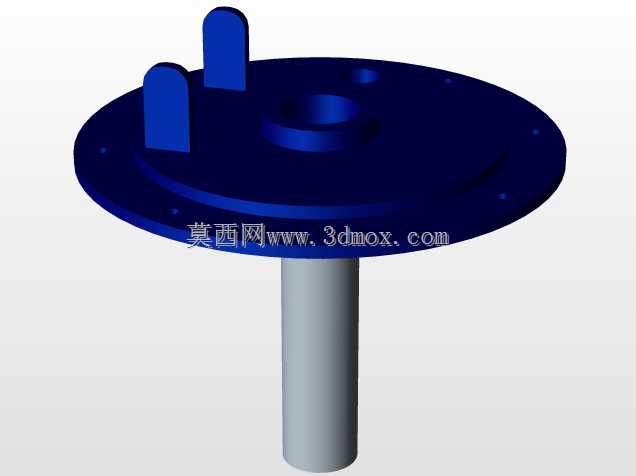

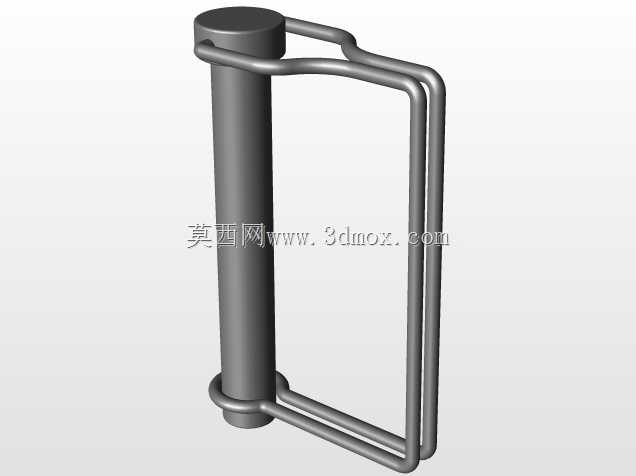

　　从结构设计逻辑来看，整个框架采用型材拼接的开放式笼式结构，没有做全封闭的外罩，一方面是考虑到阀组现场需要频繁观察阀芯状态、手动操作应急手柄，开放式结构不会遮挡操作空间，另一方面开放式结构的通风性更好，在有一定环境温度的工况下，能避免线缆局部积热加速老化。框架的边角位置做了圆弧过渡的安装支座，所有线缆经过的棱边位置都加装了绝缘防护衬套，防止线缆敷设和后期抽动的时候被金属锐边割破绝缘层。内部的线缆导向构件采用模块化快装设计，每一组载线杆都可以根据实际线缆的数量、直径调整安装间距，不需要在框架上重新钻孔攻丝，现场改造的时候只需要松开紧固件就能调整走线位，适配不同数量的电磁阀、阀位反馈器、限位开关的走线需求。

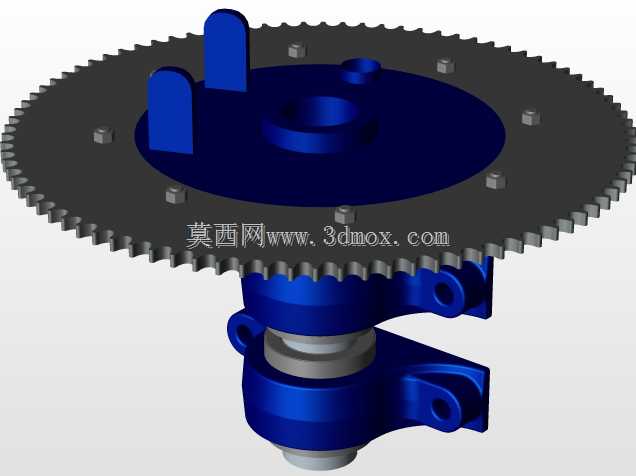

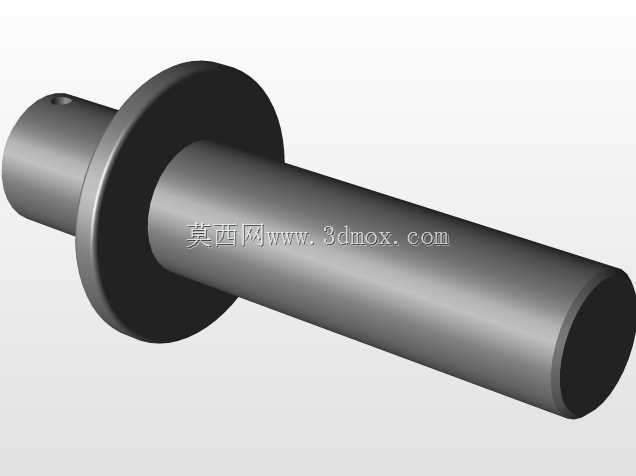

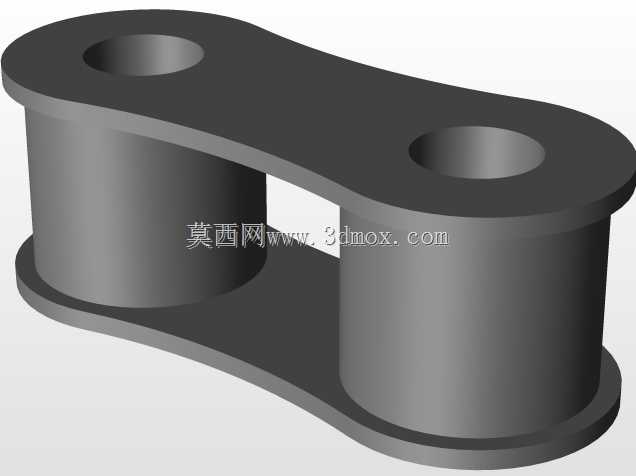

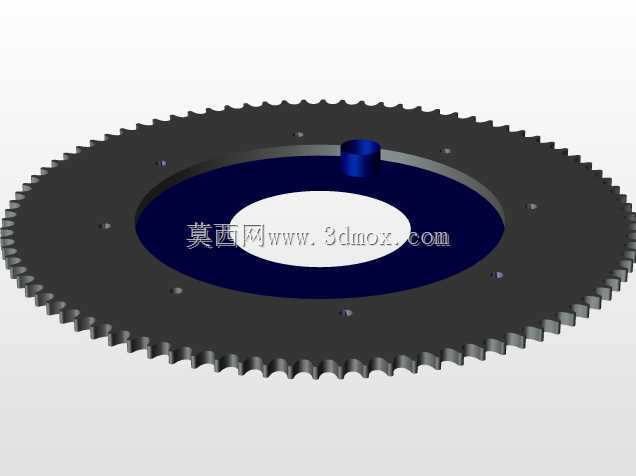

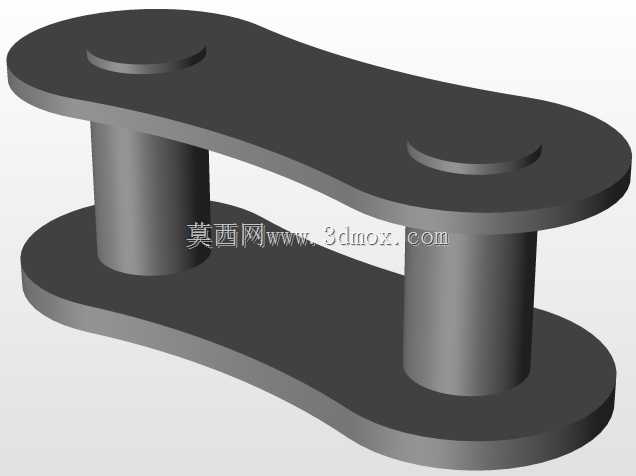

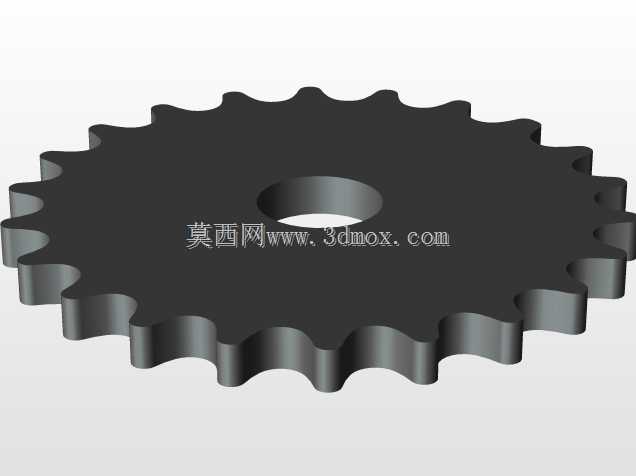

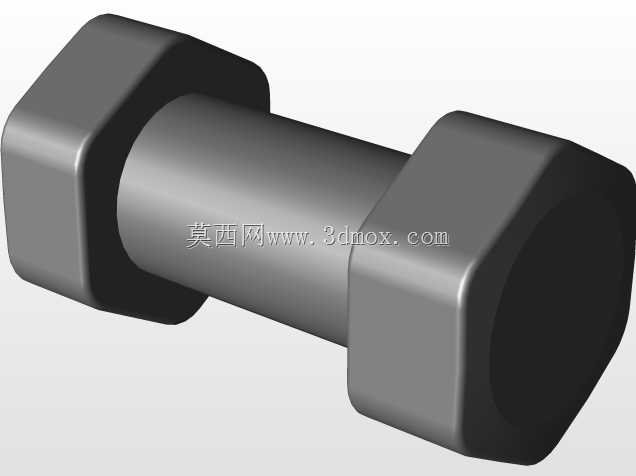

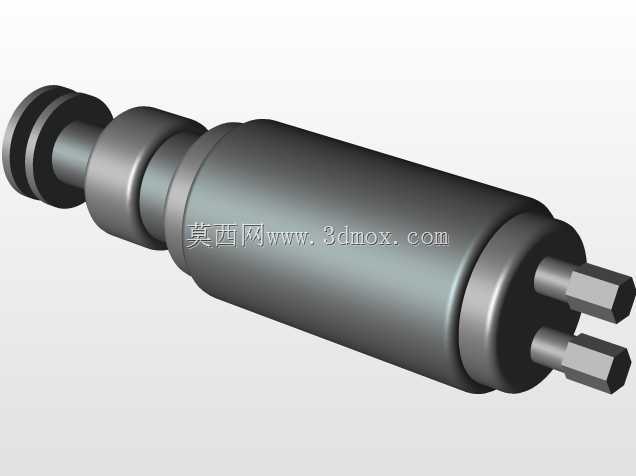

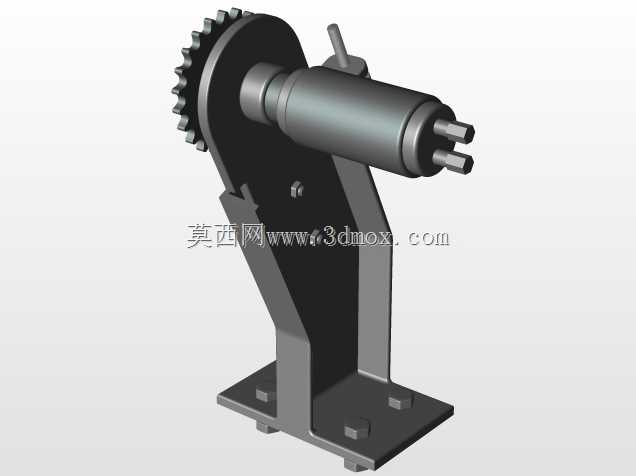

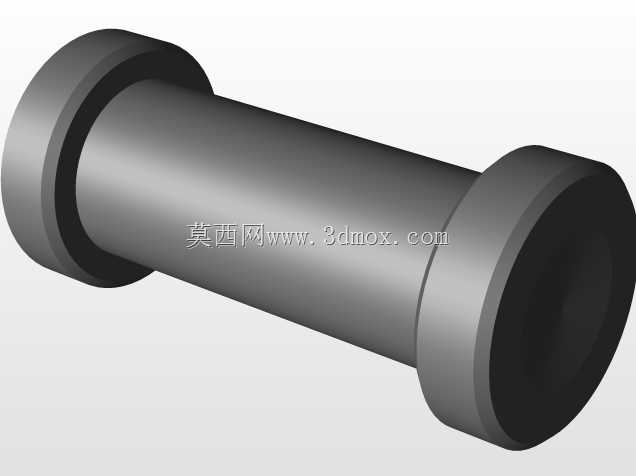

　　线缆固定的部分，线轴结构采用了带阻尼的转动设计，当阀门执行机构做开关动作的时候，连接在执行机构上的控制线缆会随着执行件的转动产生小幅度的位移，带阻尼的线轴可以自动收放冗余的线缆长度，避免线缆长期处于拉扯受力的状态，杜绝线缆接头因为长期受力松动脱落的问题。载根位置的固定座采用了分层压线结构，每一层压线块都对应不同线径的线缆卡槽，固定的时候不会因为压紧力过大压伤线芯，也不会因为压紧力不足导致线缆滑动移位，每个卡槽旁边都预留了线号标签的粘贴位置，后期检修的时候可以快速对应每一根线缆的回路，不用反复查线核图。

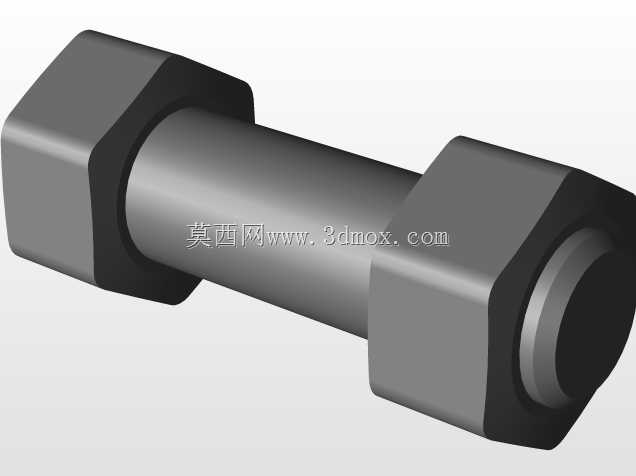

　　从安装边界的角度来说，整个框架的安装基准面和下方阀组的安装法兰面保持同轴度公差要求，安装的时候不需要额外做复杂的找平找正，框架底部的固定孔采用长圆孔设计，可以适配一定范围内的安装孔位偏差，现场安装的时候即使阀组底座的预埋螺栓有小幅度的位置偏差，也能顺利完成固定，不需要重新扩孔。框架的整体外轮廓尺寸控制在常规阀组操作空间的预留范围内，安装完成后不会遮挡阀门的手动操作轮、压力表接口、排污口这些日常操作和维护的点位，操作人员站在阀组常规操作位置，不需要侧身或者避让框架结构就能完成阀门的手动开关、压力查看、排污作业。

　　实际使用过程中，这套结构可以兼容不同类型的阀门控制线缆敷设，不管是气动电磁阀的控制气管加线缆组合，还是电动执行器的动力线缆加反馈信号线组合，都能通过调整内部载线构件的位置完成规整固定。框架的表面采用喷塑处理，在普通工业环境下的防锈能力可以满足长期使用需求，如果是在腐蚀较强的化工场景，也可以更换为不锈钢材质的构件，不需要改动整体的安装尺寸和结构形式，互换性很强。在阀组做定期检修的时候，只需要松开对应位置的压线块，就能把某一回路的线缆单独拆出，不需要拆解整个走线框架，大幅减少检修时的线缆拆装工作量，也避免了检修过程中碰松其他回路线缆接头导致的意外故障。

　　很多现场做阀组集成的时候，往往只关注阀门本身的参数匹配，忽略了控制线缆的走线防护，实际投用后不到一两年就会出现线缆绝缘破损、信号干扰导致的阀位反馈不准、线缆拉扯断裂导致的阀门误动作问题，这套结构就是把这些容易被忽略的细节做了结构化的解决方案，从线缆进入阀组区域开始，到每一个执行元件的接线端，全程都有可靠的固定、导向、防护，既满足了现场施工布线的便捷性，也兼顾了后期长期运行的可靠性和维护便利性。
