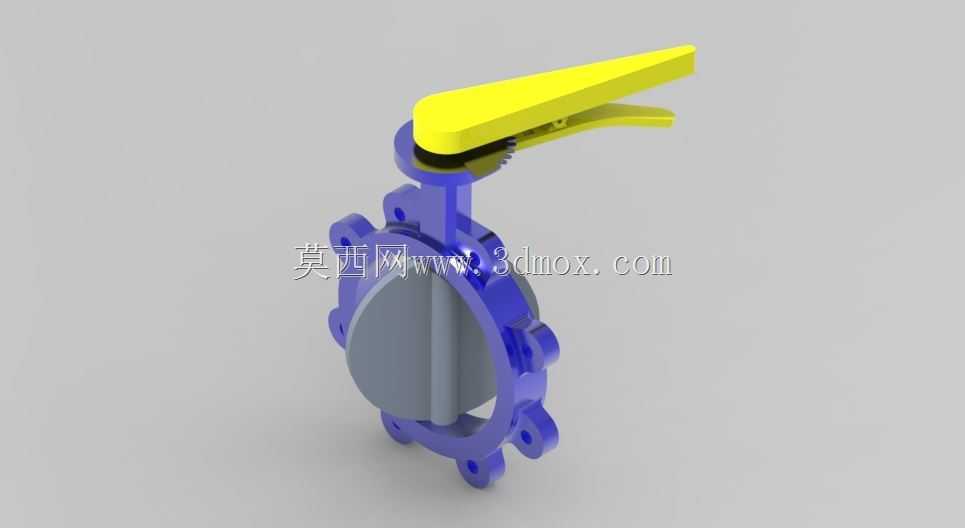

手柄驱动凸耳式蝶阀三维结构设计

　　这款凸耳式蝶阀的结构设计，首先围绕中低压工业管路的快速通断需求展开，在给排水、暖通循环、化工介质输送、市政管网等场景中，这类阀门的安装空间往往受限，因此整体结构做了紧凑化处理，阀体采用凸耳式带孔结构，无需额外配对法兰夹持即可直接通过螺栓固定在管路两端法兰之间，安装边界适配常规DN50-DN150通径的法兰安装孔距，阀体周向的凸耳孔位严格匹配国标法兰的螺栓分布圆尺寸，避免现场安装出现孔位错位问题。

　　驱动部分采用杠杆式手柄结构，手柄与阀杆的连接位置设置了棘齿定位结构，可在0-90度旋转区间内实现多档位开度锁定，操作人员无需额外工具即可扳动手柄完成阀门开度调节，手柄的长度经过力矩匹配设计，在额定工作压力下扳动力控制在单人可轻松操作的范围内，避免手柄过长占用周边管路操作空间，也不会因手柄过短导致操作力矩不足。阀板采用中线式密封结构，密封面贴合路径为圆周线性接触，相比偏心蝶阀结构更简单，加工成本更低，适配清水、压缩空气、低粘度油品等无强腐蚀的介质工况，阀杆与阀体的配合位置设置了轴套与密封填料结构，可避免介质沿阀杆间隙出现外漏，同时减少阀杆转动时的摩擦阻力，提升操作顺畅度。

　　从建模逻辑来看，整体结构做了模块化拆分，阀体、阀板、阀杆、手柄、密封件、定位棘齿均为独立可编辑的特征，方便设计人员根据实际通径需求做参数化调整，凸耳部分的安装孔做了沉头结构处理，螺栓安装后头部不会突出阀体表面，进一步压缩阀门整体的安装占用空间。在实际管路布局中，这类蝶阀可水平、垂直甚至倾斜安装，没有严格的安装方向限制，阀板的旋转行程不会超出阀体两端的法兰密封面范围，安装时无需预留额外的阀板活动空间，非常适合集成在空间紧凑的阀组、设备进出口管路中，相比同通径的闸阀、截止阀，整体结构长度缩短60%以上，重量也仅为同压力等级闸阀的三分之一左右，能有效降低管路系统的整体载荷。
