SKF剖分式立式轴承座组件结构设计

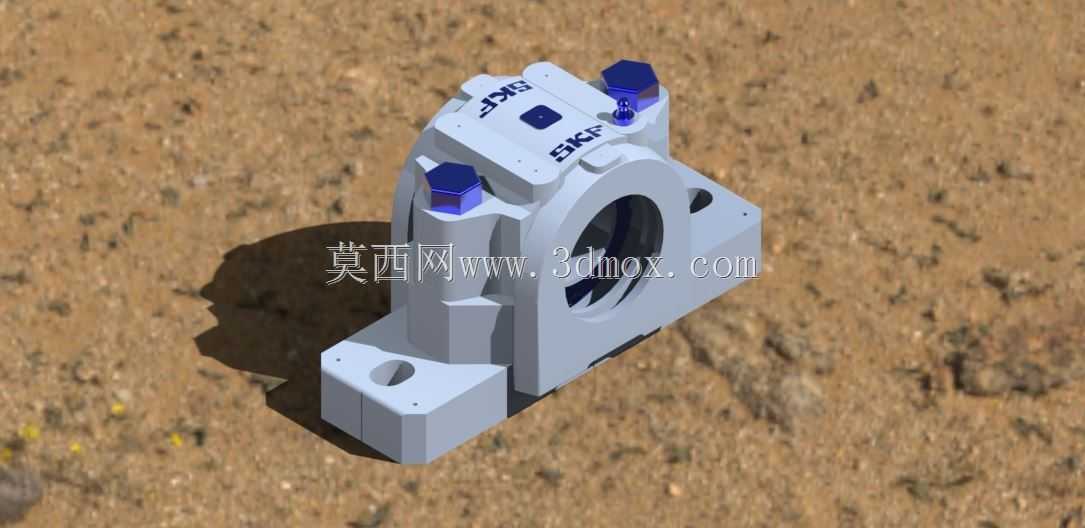

　　该款剖分式立式轴承座组件，主要应用于矿山输送、冶金辊道、重型风机等重载长轴系的支撑场景，这类场景下轴系跨度大、后期维护频次高，传统整体式轴承座拆装时需要挪动轴端连接的联轴器、带轮等部件，维护耗时久，剖分式结构的设计恰好解决了这一痛点，无需拆解轴端附属部件即可完成轴承更换、润滑维护作业，大幅缩短产线停机维护时间。从功能特性来看，该轴承座采用上下对开的分体结构，上下座体通过两侧的高强度螺栓实现锁紧定位，配合定位销保证合模精度，避免运行过程中上下座出现错位偏移；座体顶部预留了注油通道，可直接对接润滑管路，在设备不停机的状态下完成轴承补脂作业，适配连续化生产的工况需求。

　　设计过程中优先考虑了载荷传递路径，底座的安装螺栓孔采用沉孔设计，螺栓锁紧后头部完全沉入座体内部，避免运行过程中受外力磕碰造成螺栓锈蚀、拆卸困难；轴承安装腔的同轴度公差控制在0.02mm以内，保证轴承装入后内圈与轴、外圈与座腔的配合精度，减少轴承运行过程中的偏载磨损，延长轴承使用寿命。安装边界方面，底座采用方形安装面，四个安装孔对称分布，安装时需保证底座支撑面的平面度不大于0.1mm/m，避免座体安装后产生附加应力导致轴承腔变形；轴承座的中心高尺寸经过严格校核，保证多组轴承座联装时轴系的同轴度符合设计要求，避免轴系运行过程中产生挠曲变形。

　　座体两侧的密封槽预留了骨架油封、迷宫密封两种密封结构的安装空间，可根据现场工况的粉尘、水汽浓度选择适配的密封形式，在粉尘浓度较高的矿山、水泥生产场景下可搭配迷宫密封，减少外界杂质进入轴承腔造成的磨粒磨损；在水汽较重的水务、化工场景下可搭配双唇骨架油封，避免润滑脂泄漏以及水汽侵入。上下座体的结合面经过精铣加工，合模后间隙控制在0.01mm以内，防止润滑脂从结合面渗漏，同时避免外界杂质从结合面进入轴承腔。顶部的轴承压盖采用嵌入式定位，压盖与轴承外圈的端面预留0.05-0.1mm的热膨胀间隙，适配轴承运行过程中温升带来的轴向尺寸变化，避免轴承出现轴向卡滞问题。
