减压阀配套活塞结构三维设计

　　在工业流体控制管路系统中，减压阀作为稳定下游压力的核心元件，其内部活塞的结构合理性直接决定阀组的调压精度、响应速度与运行寿命。这款活塞结构针对减压阀的工况需求设计，核心作用是承接阀腔内部的流体压力差，配合弹簧组件完成压力反馈与开度调节动作，将上游波动的流体压力稳定在设定的下游输出区间，避免下游管路、仪表、执行元件因压力超限出现损坏或计量失准问题。

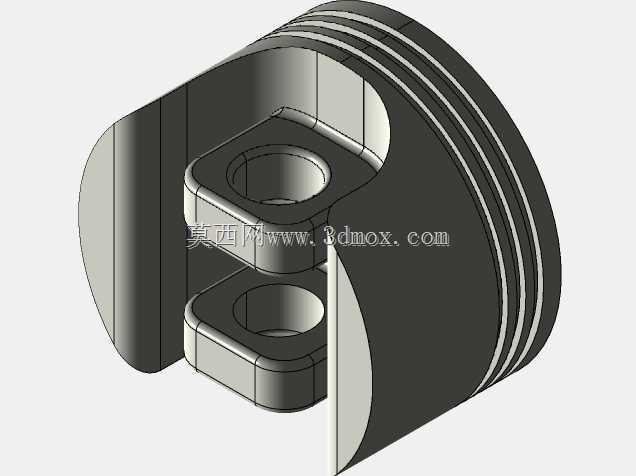

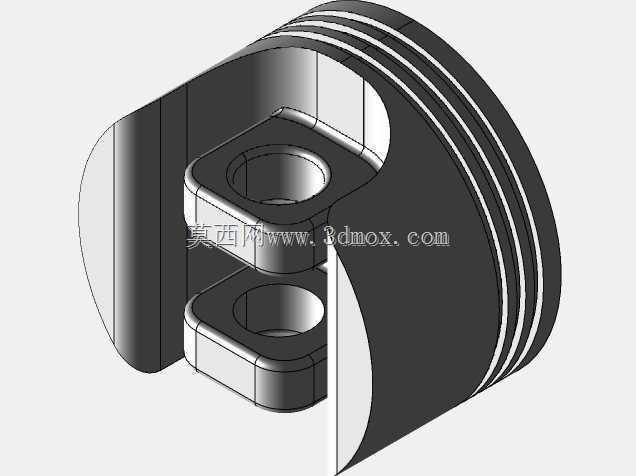

　　从结构设计逻辑来看，该活塞采用分体式销座集成设计，活塞头部设置多道环槽，用于安装密封环与导向环，既可以阻断高压侧与低压侧的流体串流，保证密封可靠性，也能在活塞往复运动时提供稳定的径向支撑，避免运动过程中出现卡滞、偏磨问题。活塞中部的双凸耳销孔结构，用于连接阀杆与调压弹簧组件，双孔同轴度公差控制在0.02mm以内，保证力的传递路径与活塞运动轴线完全重合，减少侧向分力带来的额外磨损，延长密封件的更换周期。

　　安装边界方面，活塞的外径与阀体内腔的配合间隙控制在0.03-0.05mm之间，既保证运动过程无卡滞，也避免间隙过大导致的内泄漏超标；活塞总行程根据减压阀的调压范围设定，匹配不同弹簧刚度下的压力调节区间，可覆盖常规工业水、压缩空气、低压液压油等介质的调压需求。外形上活塞头部做了圆弧过渡处理，减少流体在活塞端面的紊流冲击，降低压力波动带来的活塞振动，提升调压过程的平稳性。

　　在实际应用场景中，这类活塞结构可适配仪表风管路、工业供水支路、小型气动设备前端的减压阀组，相比膜片式减压阀的活塞结构，其抗介质杂质能力更强，承压范围更高，适合在工况相对复杂、介质含少量微小颗粒的管路环境中使用。设计过程中对活塞的受力做了有限元校核，在额定最高工作压力下，销孔位置的应力集中系数控制在材料许用应力范围内，避免长期交变载荷下出现疲劳断裂问题；活塞的重量经过优化，在保证结构强度的前提下尽可能降低运动部件质量，提升压力波动时的响应速度，减少下游压力的超调量。
