木材加工用多齿切削刀具结构设计

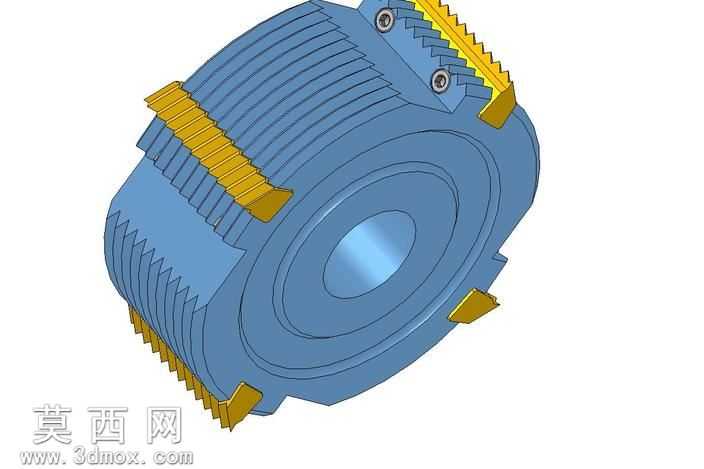

本作品为面向木材切削场景设计的多齿组合式切削刀具，整体采用三维参数化建模方式完成全结构搭建，建模过程中对刀具的核心功能结构做了精细化还原。模型主体为回转式刀盘结构，刀盘基体采用高强度合金材质的视觉表现，建模时通过环形阵列特征实现了基体周向的散热槽结构，等距排布的散热槽既可以降低刀具高速旋转时的风阻，也能在切削过程中带出木屑，避免木材碎屑卡滞在刀体缝隙中。刀盘中心设计有标准安装轴孔，轴孔与刀盘基体保持严格同轴度，建模时通过同轴约束保证安装定位的精度，适配常规木工加工设备的主轴安装尺寸。刀盘周向均匀分布多组切削齿座，每个齿座通过内六角紧固螺钉与刀盘基体连接，建模时还原了螺钉的螺纹细节与沉头孔的配合结构，保证刀片可单独拆卸更换，降低刀具后期使用的维护成本。切削刀片采用硬质合金材质的渲染表现，刀片刃口做了锋利化处理，不同位置的刀片分别对应不同的切削角度，周向排布的刀片形成连续切削轨迹，可在木材表面实现均匀的拉力切削效果，避免单次吃刀量过大导致木材崩边。渲染阶段采用工业级渲染参数，刀盘基体赋予哑光蓝色金属漆材质，还原工业刀具的常用表面处理效果，紧固螺钉赋予不锈钢金属材质，刀片部分赋予高硬度钨钢材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同部件的材质属性。结构设计上充分考虑木材切削的受力特性，刀盘基体做了等强度加厚处理，齿座与基体的连接位置做了圆角过渡，避免应力集中导致的刀体开裂，刀片的伸出长度经过参数化调试，保证切削过程中受力均匀，可适配软木、硬木等不同材质木材的切削加工需求，整体模型结构完整，装配关系清晰，可直接用于刀具结构验证、加工工艺模拟以及木工设备的装配调试参考。
