高空气球搭载流线型吊篮结构设计

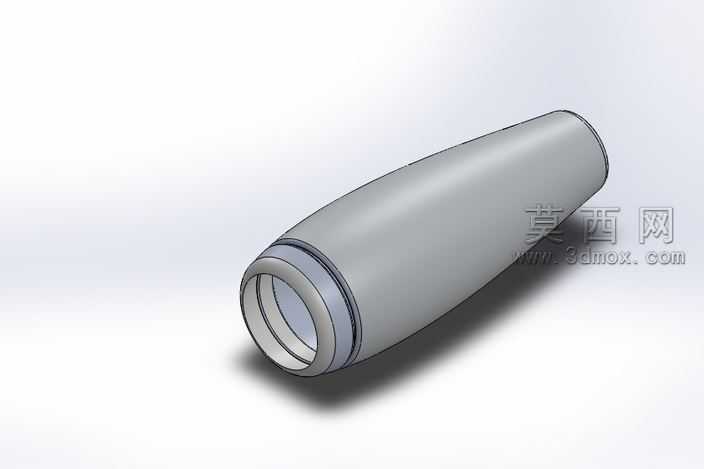

本作品为高空气球配套吊篮的三维结构设计，整体采用回转类流线型壳体构型，建模阶段以曲面放样为核心构建逻辑，先通过多组截面轮廓曲线定义整体纺锤形外轮廓，沿中心轴线依次排布不同直径的圆形截面，从前端开口处的大直径段平滑过渡到尾部的小直径收窄段，曲面曲率连续无突变，可有效降低高空气球升空过程中高速气流带来的风阻影响，减少搭载平台的姿态扰动。结构设计上采用双层嵌套式壳体方案，外层为承载主壳体，厚度均匀设置，保证整体结构刚度，内层为设备安装衬层，预留了标准安装接口与走线槽位，可适配不同类型的高空探测载荷、通讯设备与供电模块的安装需求；前端开口处设计有多层环形加强筋与密封卡槽结构，可搭配透明端盖实现内部设备的防护，避免高空低温、低压、强紫外线环境对内部器件造成损伤，同时环形结构可作为载荷挂载的连接基准，方便与高空气球的牵引索具完成对接。建模过程中对所有过渡圆角做了统一规范，壳体连接处的圆角半径根据壁厚做匹配设置，避免应力集中问题，同时对整体重量做了轻量化优化，在保证结构强度满足高空工况要求的前提下，尽可能削减壳体冗余厚度，降低整体载荷重量。渲染阶段采用哑光浅灰色工程塑料材质模拟主壳体的实际加工材质，搭配金属质感的环形加强件材质，通过环境光遮蔽效果突出曲面的流畅过渡与结构层次，清晰展现各部分的装配关系与结构细节，整体模型结构完整，可直接用于后续的工程仿真、3D打印验证或者生产加工参考，能够满足高空气球搭载任务的实际使用需求。
