布什压力机用阶梯式心轴结构设计

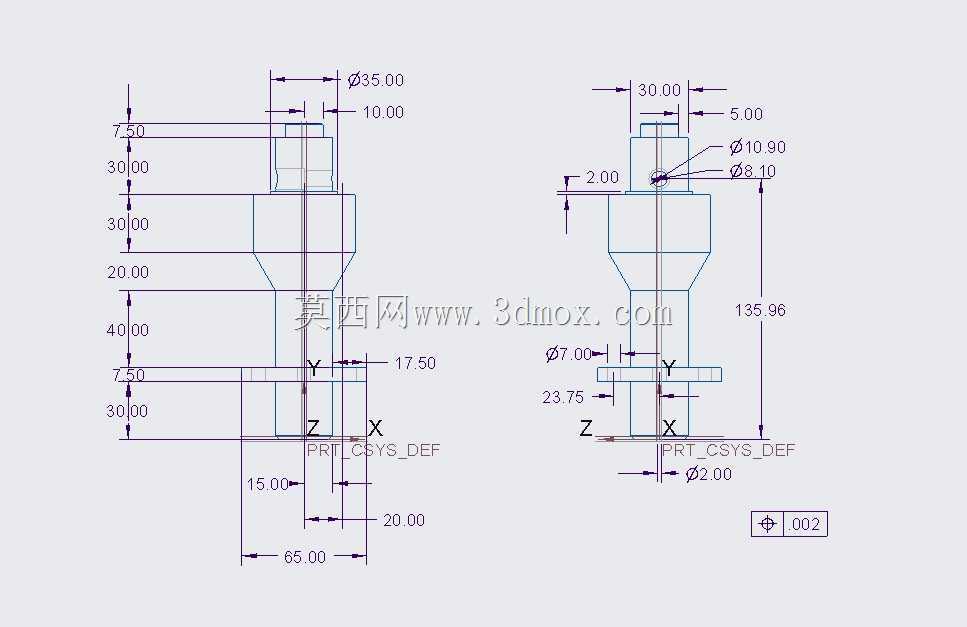

　　这款心轴是压力机冲压工装系统里的核心承载构件，主要适配衬套类零件的锻造、冲压成型工序，在批量衬套加工场景中，它直接决定了坯料成型后的形位公差精度，是工装夹具组里不可替代的定位基准件。从结构设计逻辑来看，整体采用阶梯变径的圆柱构型，没有多余的冗余结构，每一段轴径的变化都对应实际装配的功能需求：底部带安装孔的圆形法兰盘是整个心轴的安装基准，法兰上均布的四个通孔用来穿装紧固螺栓，可直接固定在压力机的滑块工作台或者下模座上，安装时需要保证法兰端面与工作台面的平行度控制在0.02mm以内，避免轴身倾斜导致冲压件壁厚不均。

　　轴身从法兰向上逐步收径，最下段的大直径轴段是主要的承载段，要承受冲压过程中上千牛的瞬时冲击载荷，所以轴径设计得较粗，保证足够的抗弯刚度，避免冲压过程中出现挠曲变形；中间段的轴径与待加工衬套的内孔尺寸做间隙配合，配合公差选H7/g6，既方便工人快速上下料，又能保证衬套套入后不会出现过大的径向窜动；上部的小直径轴段是定位段，配套对应的锁紧钢珠结构，也就是模型上可见的侧部小孔内置的弹性锁紧件，当衬套套入到位后，钢珠弹出卡入衬套的定位槽内，防止冲压过程中衬套随上模抬起带走心轴，不需要额外设计压板压紧，能大幅缩短单工件的装夹时间。顶部的细轴端是导向段，做了小倒角处理，方便上模的导套快速导入对位，避免合模时出现啃模的问题。

　　在实际生产应用中，这类心轴的选材通常选用40Cr调质处理，表面硬度达到HRC28-32，既有足够的芯部韧性承受冲击载荷，表面又有足够的耐磨性，能承受长期的坯料摩擦，使用寿命比普通45号钢材质的心轴提升3倍以上。设计时需要严格控制各段轴肩的过渡圆角，避免应力集中导致长期受冲击后出现轴肩断裂的问题，所有轴段的同轴度公差要控制在0.01mm以内，否则冲压出来的衬套会出现同轴度超差，后续装配到设备上会出现运转卡滞的问题。安装边界上，法兰盘的外径尺寸要匹配压力机工作台的T型槽间距，保证螺栓能顺利穿入固定，轴身的总高度要根据压力机的闭合高度来调整，保证合模时上模的行程刚好能完成衬套的冲压成型，不会出现过压或者压不到位的情况。这类心轴除了用在衬套冲压工序，还可以通过更换不同直径的中间轴段，适配不同规格的套类零件成型，属于通用性较强的工装构件，在冲压车间的批量零件生产中应用十分广泛。
