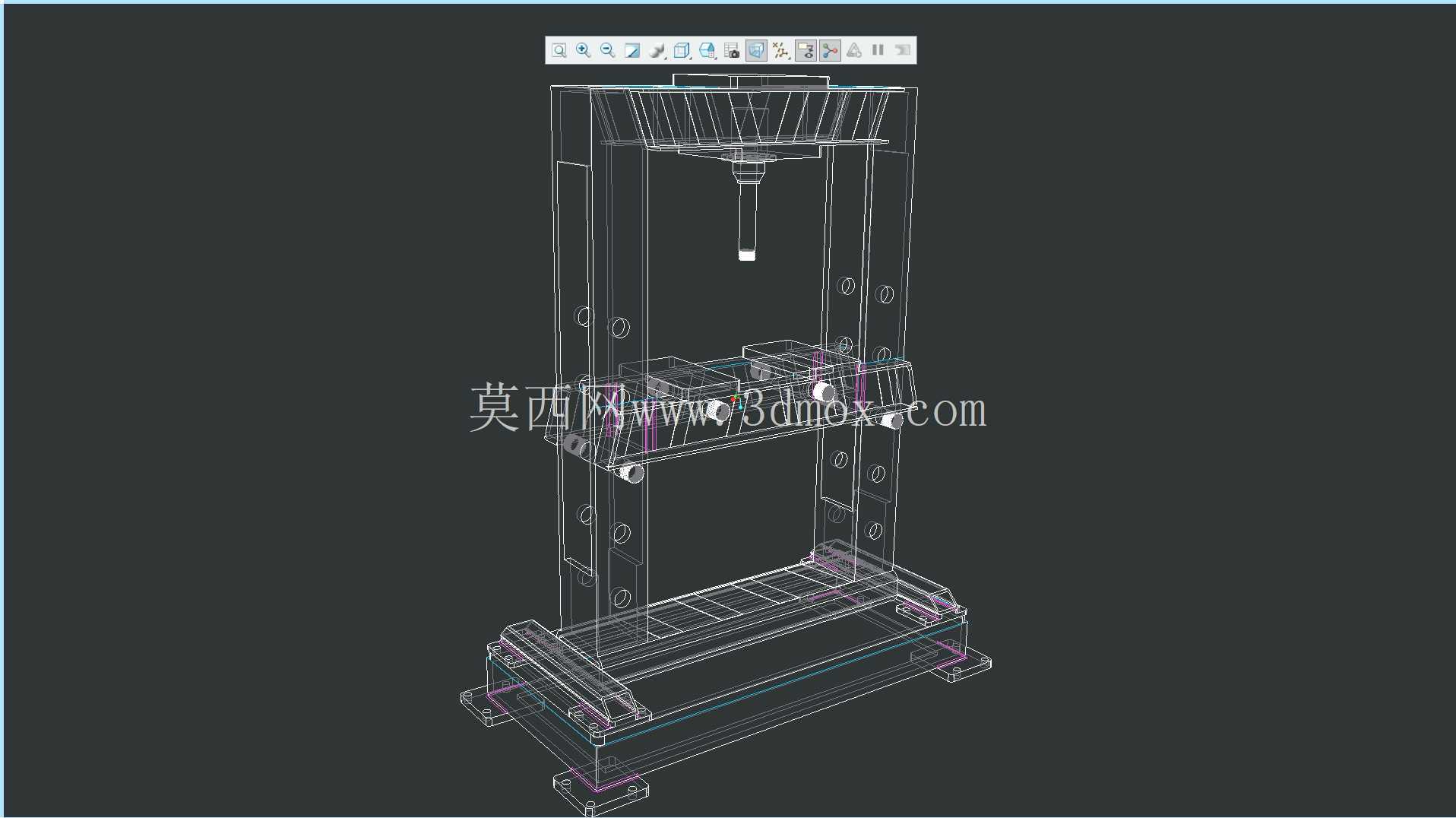

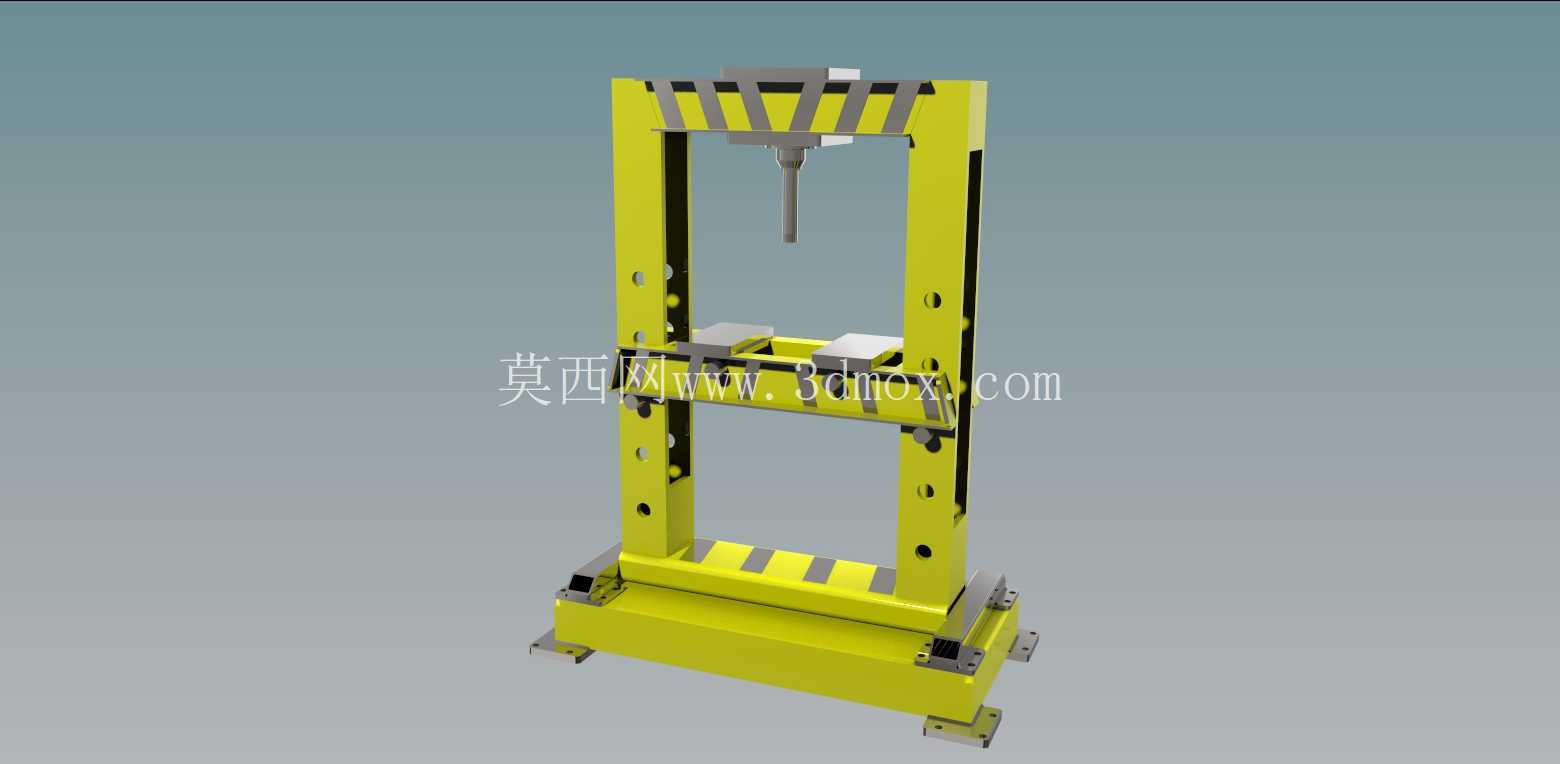

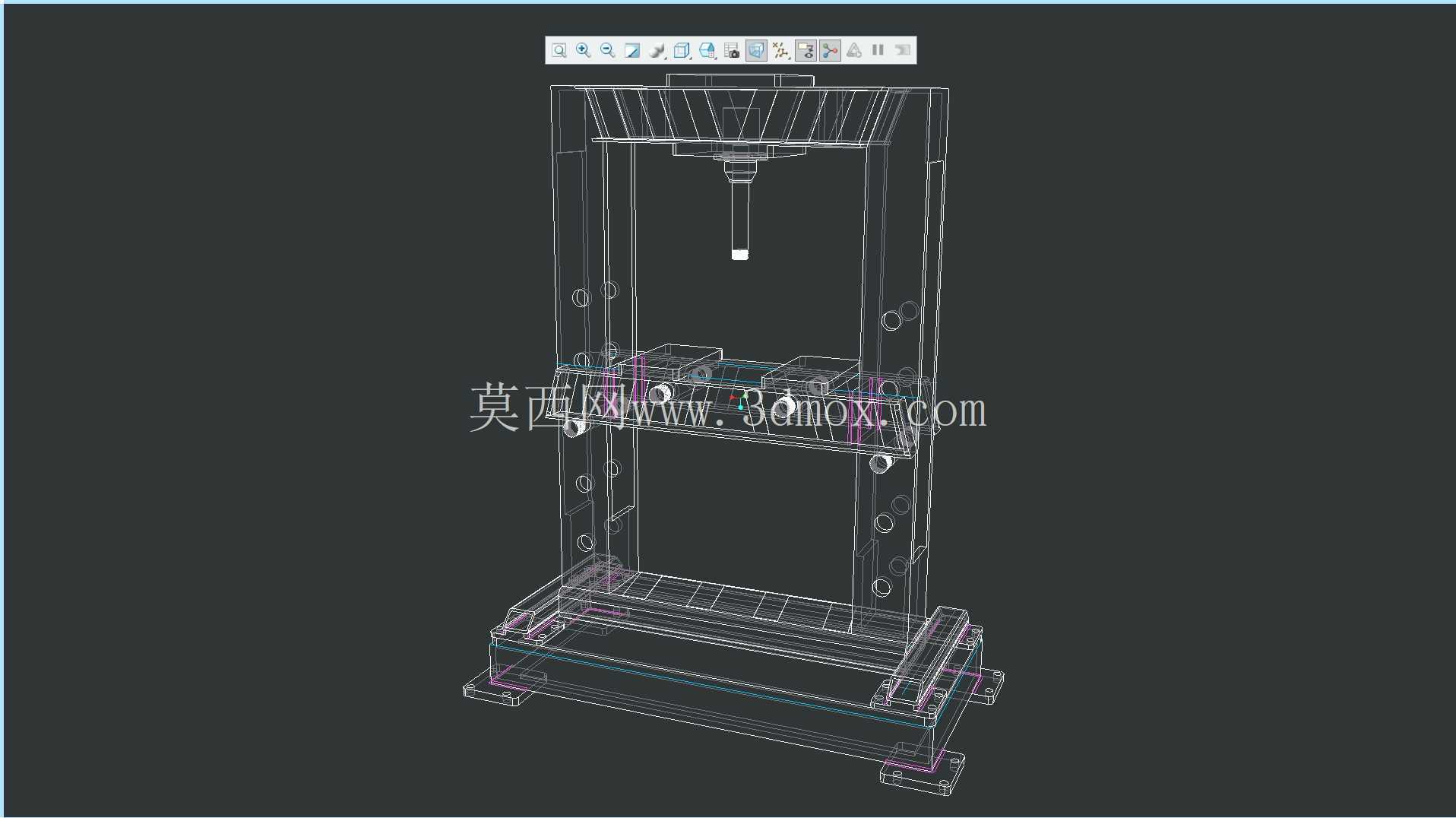

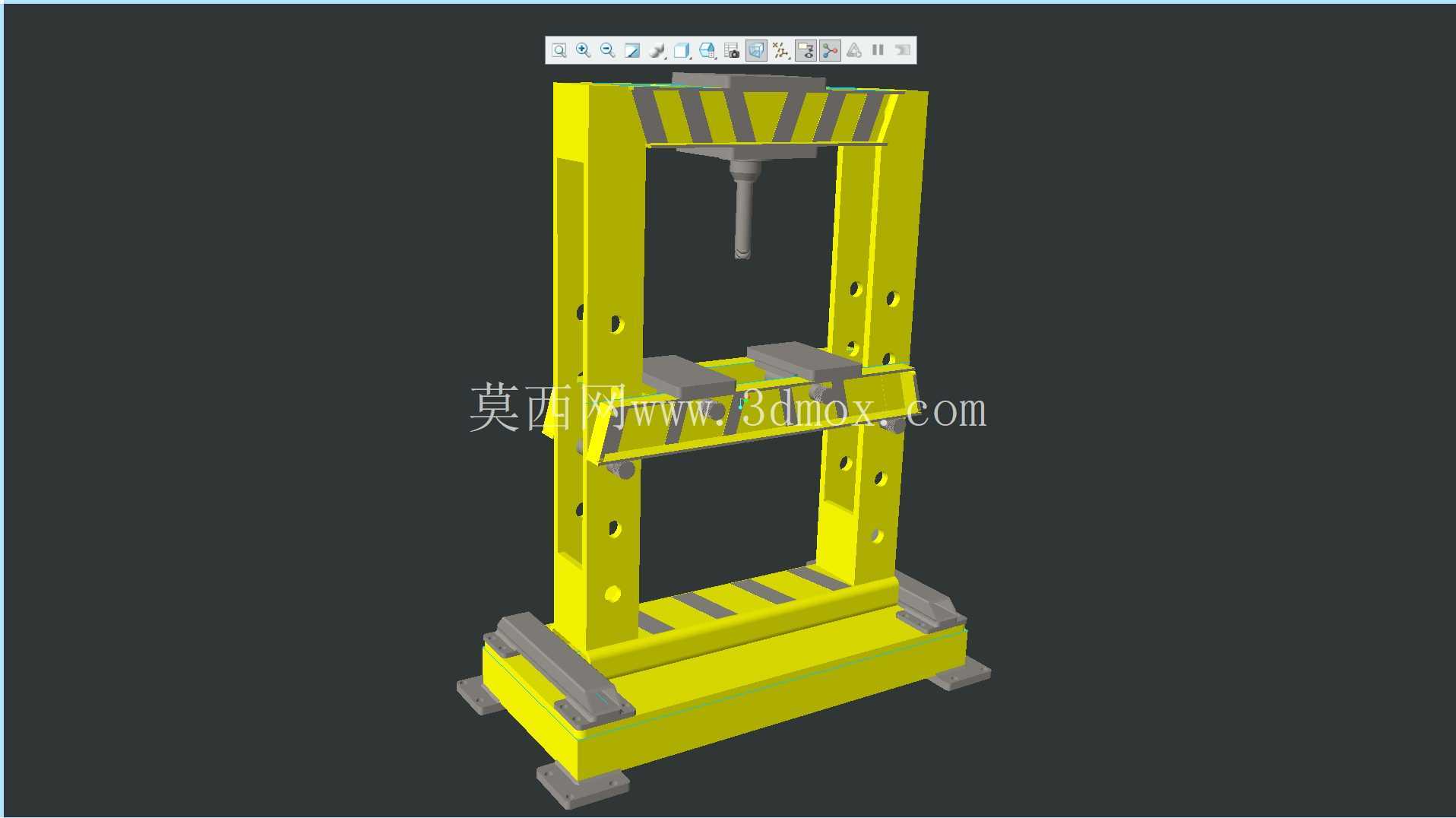

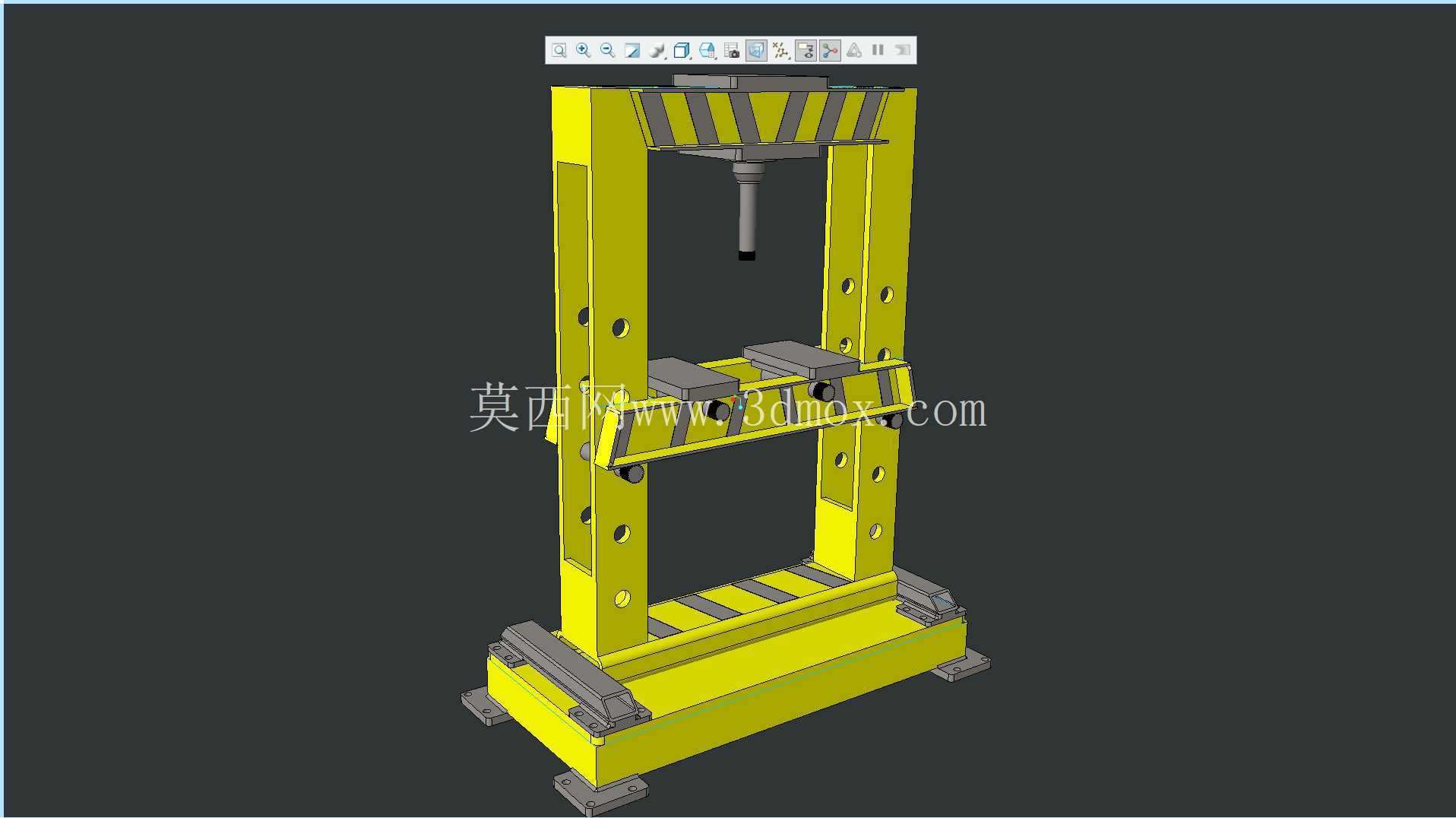

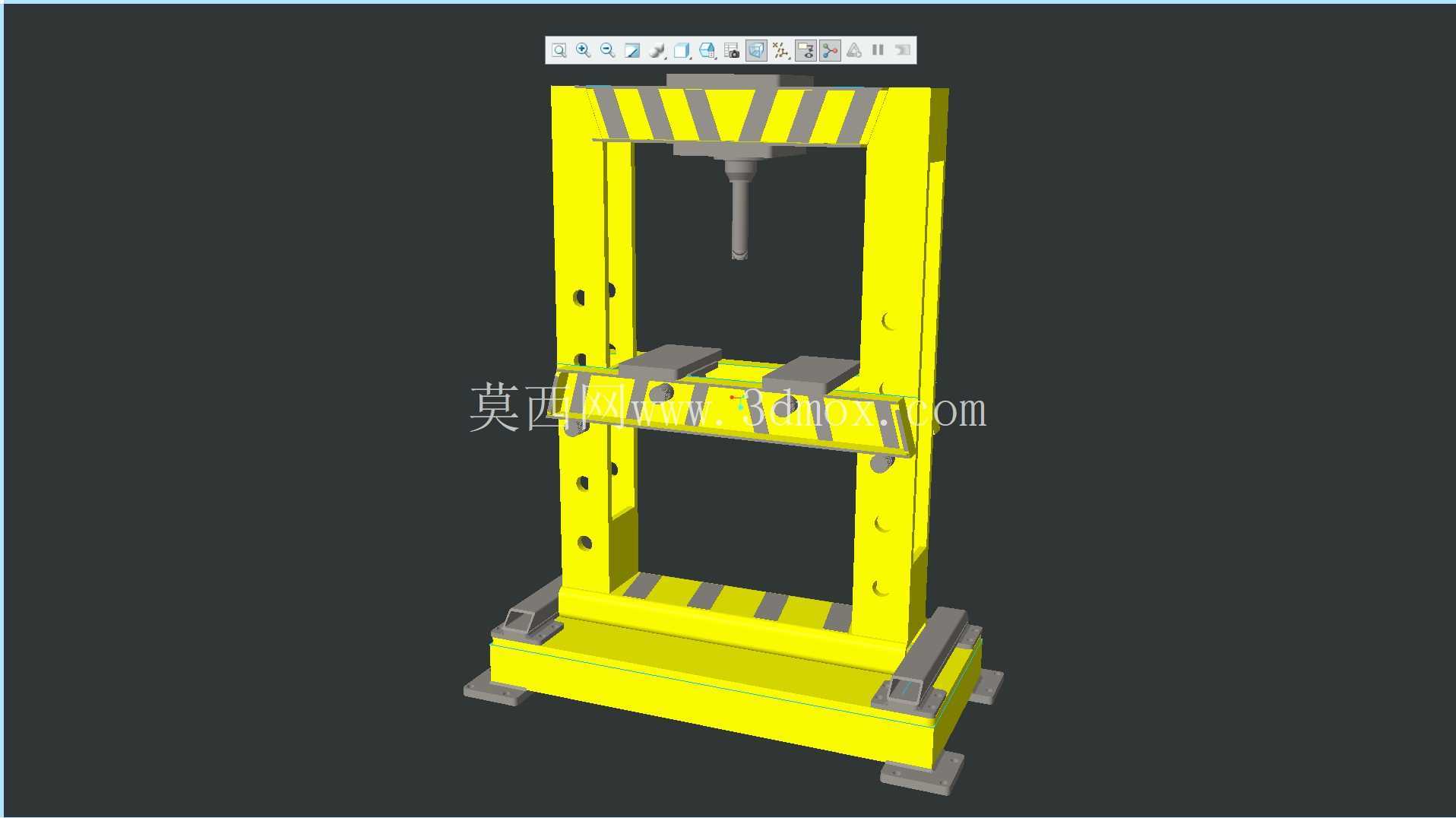

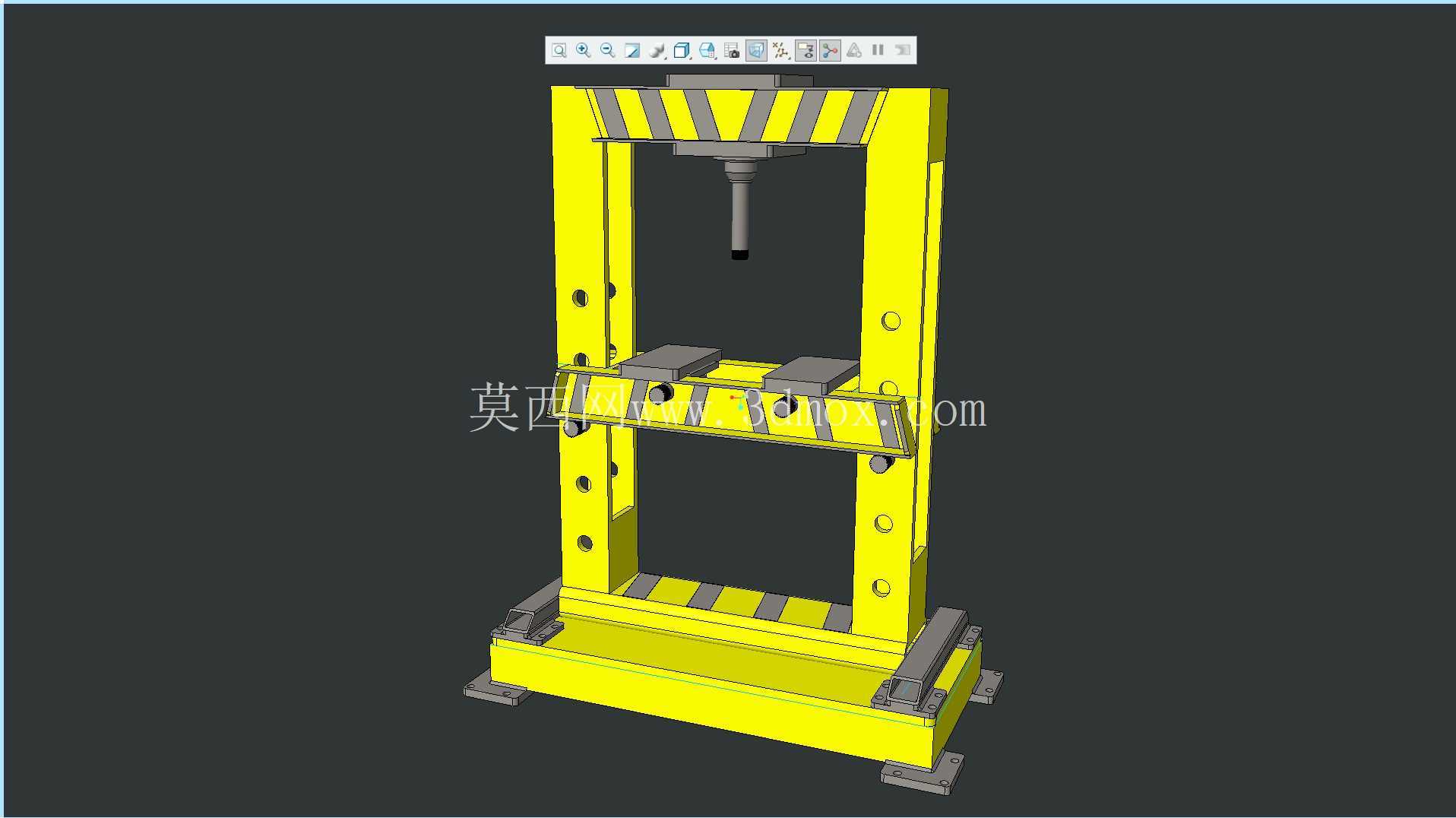

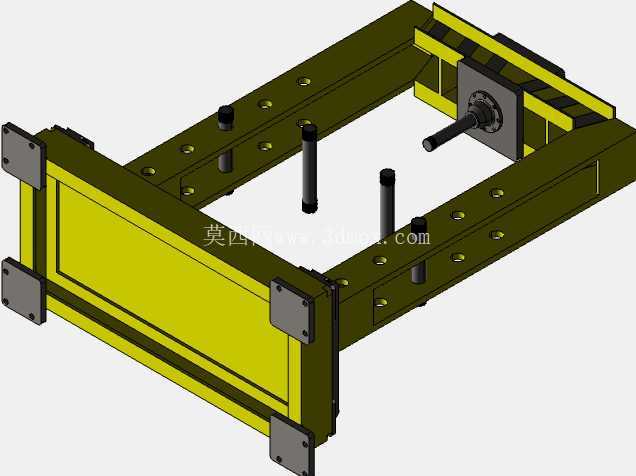

龙门式手动液压压装设备三维结构

　　这款龙门结构液压压装设备，是中小型机加工、维修车间里出镜率极高的通用压合作业装备，日常承担的作业覆盖了从轴承、衬套的过盈压装，到小型工件校直、型材矫形，再到废旧零部件拆卸、简易冲压成型的多类场景，相比大型四柱液压机，它的占地空间更小，对安装场地的地面承重要求更低，不需要专门做厚重的设备基础，普通硬化车间地面即可就位固定，适配多品种小批量的柔性作业需求。从结构设计逻辑来看，整体采用开式龙门框架布局，两侧立式立柱采用加厚钢板焊接后去应力处理，导轨面做了铣削加工保证平行度，活动压头的滑座通过可调式镶条与立柱导轨配合，长期使用出现磨损后可以通过调整镶条间隙消除窜动，保证压头下行的垂直度，避免压装过程中出现偏载啃伤工件或者损伤活塞杆的问题。

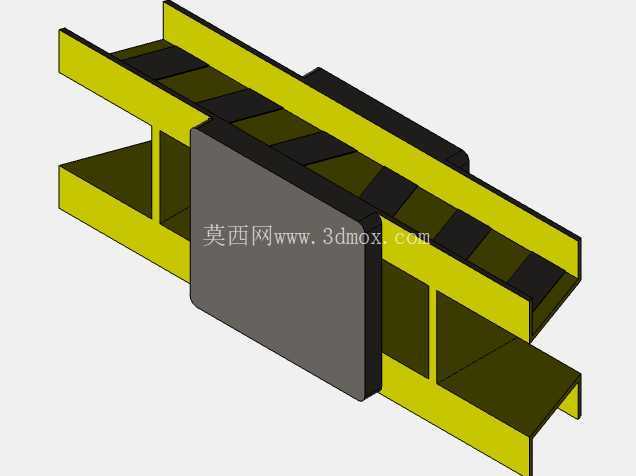

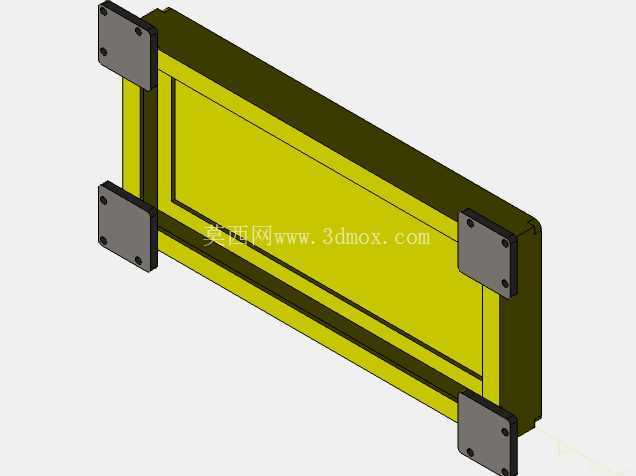

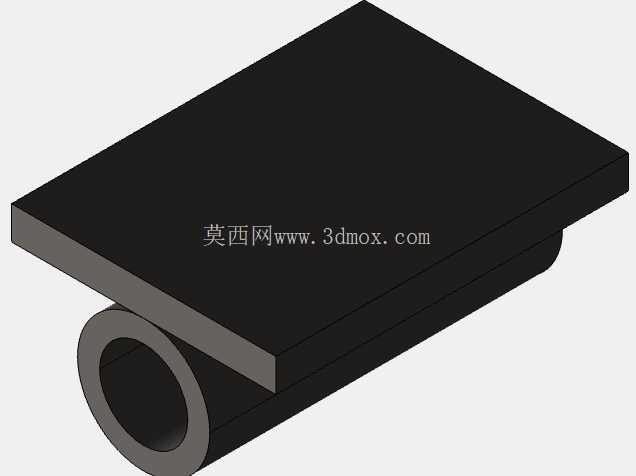

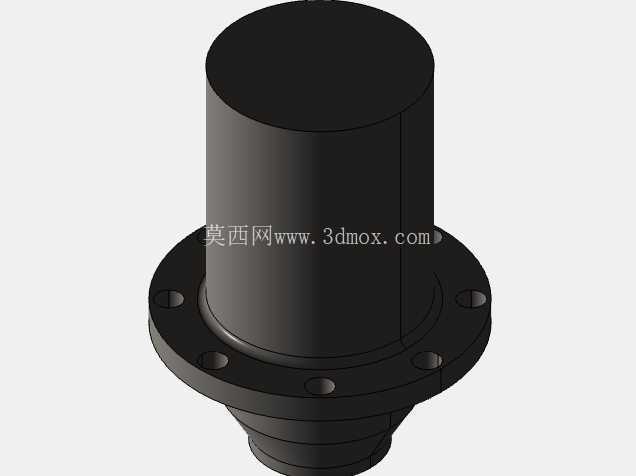

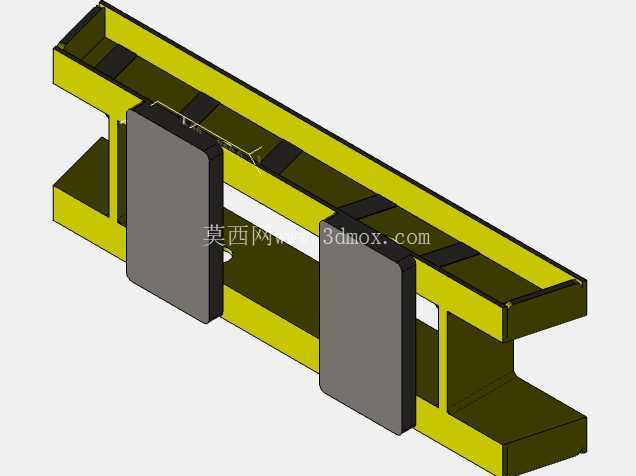

　　底部工作台面预留了多组T型槽，用于安装定制压装夹具、V型块或者工件定位工装，不同规格的工件都可以通过T型螺栓快速装夹固定，工作台的高度方向可以根据作业需求调整，通过立柱上的等距定位孔配合安全销实现档位调节，针对不同高度的工件可以快速调整开口空间，不需要额外增加垫块就能适配多数常规压装作业。顶部的液压缸安装座采用法兰式连接结构，与龙门上横梁通过高强度螺栓锁紧，缸体的轴线与工作台中心严格对中，压头端部设计有标准的工具连接接口，可以更换平压头、V型压头、专用压套等不同作业端头，满足不同工况的压装需求，液压缸的进出油口采用标准液压管接头配置，可以适配手动液压泵或者小型电动液压站的动力输入，手动泵配置的版本不需要外接电源，适合无供电的野外维修场景或者临时作业点使用，电动液压站配置的版本则可以提升压装作业的效率，降低操作人员的劳动强度。

　　设备的安装边界方面，整体宽度控制在1.2米以内，深度方向不超过0.8米，最大开口高度可以覆盖0.6米以内的工件压装需求，额定压装力覆盖10吨到50吨的常用区间，框架的受力经过有限元校核，在额定载荷下横梁的最大变形量控制在0.2mm以内，保证压装过程的精度稳定。设备两侧的立柱上设计有安全限位块安装位，可以根据压头的下行行程设置硬限位，避免液压缸超行程出行造成密封件损坏或者设备结构损伤，底部的安装座预留了地脚螺栓孔，就位后可以通过膨胀螺栓与地面固定，在频繁承受偏载作业的场景下，固定后的设备稳定性更好，不会出现晃动移位的问题。在实际使用场景中，这类设备在汽车维修门店里常用来压装汽车底盘的衬套、轴承，拆卸过盈配合的销轴、齿轮；在小型五金加工车间里，用来完成小型零件的压印、铆接、简易冲孔作业；在设备维修班组里，用来完成电机轴承更换、轴类零件校直、联轴器压装等日常维修作业，相比气动压装设备，它的压装力更大，作业过程更平稳，压力输出可以通过液压系统的压力表实时显示，操作人员可以根据不同工件的压装需求控制压力大小，避免压力过大压裂脆性工件，或者压力不足导致压装不到位的问题。

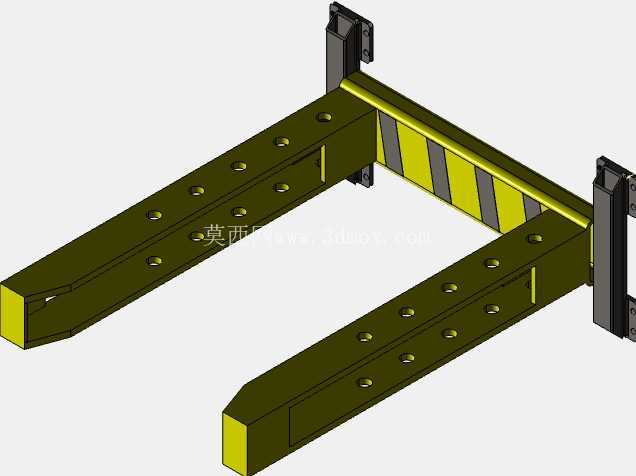

　　设计过程中特意将手动操作阀的位置设置在机身侧面的人体工程学高度位置，操作人员站在设备正面就可以单手完成压头升降的控制，不需要探身或者大幅度移动手臂，作业过程中可以近距离观察工件的压装状态，及时调整压装位置和压力输出。框架的底部预留了叉车孔位，需要转场作业时可以直接用叉车叉起转运，不需要额外吊装设备，适配车间内多工位轮转的使用需求。所有的连接螺栓都采用国标高强度级紧固件，导轨面和压头工作面都做了淬火处理，表面硬度达到HRC45以上，长期使用不容易出现压痕和磨损，延长设备的使用寿命，液压管路的排布全部沿立柱内侧走线，通过管卡固定，避免作业过程中工件磕碰管路造成漏油故障，整体结构没有冗余的复杂设计，维护保养非常方便，日常只需要定期检查液压油位、紧固连接螺栓、给导轨面加注润滑脂即可，不需要复杂的专业维护技能，非常适合一线生产、维修场景的长期使用。
