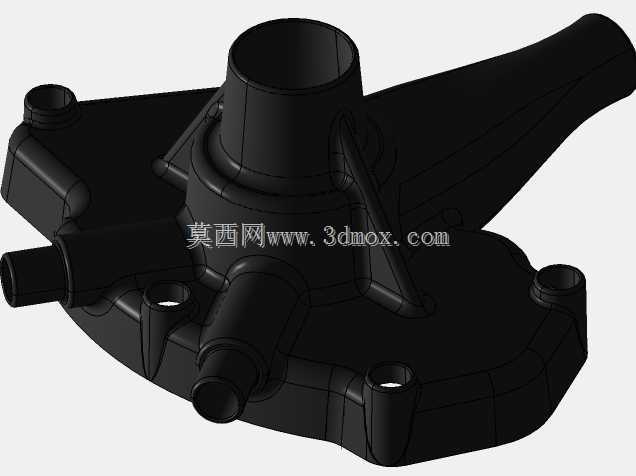

汽车发动机冷却系统水泵盖结构设计

　　汽车发动机冷却回路中，水泵盖是封装水泵叶轮腔、衔接冷却管路与缸体接口的核心承压部件，其结构合理性直接影响冷却系统的密封可靠性与流道效率。从实际装车场景来看，该部件安装于发动机缸体前端的水泵壳体外侧，需同时对接缸体主冷却水道、小循环旁通管路、暖风取水管路以及排气溢流接口，多接口的布局设计完全匹配直列四缸乘用车发动机的前置水泵布置方案，可覆盖1.5L-2.0L排量自然吸气及低增压机型的冷却回路接口需求。

　　设计过程中首先考虑的是承压密封性能，部件主体采用不规则异形腔体结构，法兰安装面沿腔体周向布置6处带沉台的螺栓过孔，孔位与水泵壳体、缸体的安装螺柱完全同轴，沉台深度经过精确计算，可保证螺栓锁紧后密封垫片的压缩量控制在合理区间，避免长期受冷热交变应力出现垫片压溃或密封失效问题。腔体中心的大直径通孔为水泵叶轮轴的避让通道，周边的环形凸台用于安装轴封组件，凸台的端面跳动公差控制在0.05mm以内，可保证轴封工作时的贴合度，减少冷却液沿轴颈渗漏的风险。

　　不同方位的外接管路接口采用差异化的管径设计，朝向斜上方的大角度弯管接口为散热器出水主入口，接口端部预留卡箍安装槽，可适配内径32mm的标准橡胶冷却水管；侧面两个垂直布置的小直径接口分别对接暖风回路与小循环旁通阀，接口外壁的环形凸棱可提升管路连接后的拔脱力，满足车辆运行中的振动工况要求。部件表面的加强筋布局完全遵循应力传导路径设计，从中心轴颈凸台向各安装孔位、管路接口延伸的放射状筋条，可在不增加过多壁厚的前提下提升部件整体刚性，避免冷却液压力波动导致的腔体变形，同时减少压铸成型时的缩孔缺陷。

　　从安装边界来看，部件整体外轮廓避让了发动机前端的发电机支架、正时罩盖等周边附件，最大外伸尺寸控制在180mm以内，安装后与周边部件的最小间隙大于8mm，可满足发动机运行时的振动位移余量，不会出现运动干涉问题。腔体内部的流道过渡处全部采用圆角顺滑处理，没有直角突变结构，可减少冷却液流动时的阻力损失，降低水泵的工作负载，同时避免流道内出现涡流导致的气蚀问题，提升冷却系统的循环效率。
