带机架传动的工业物料处理装置结构

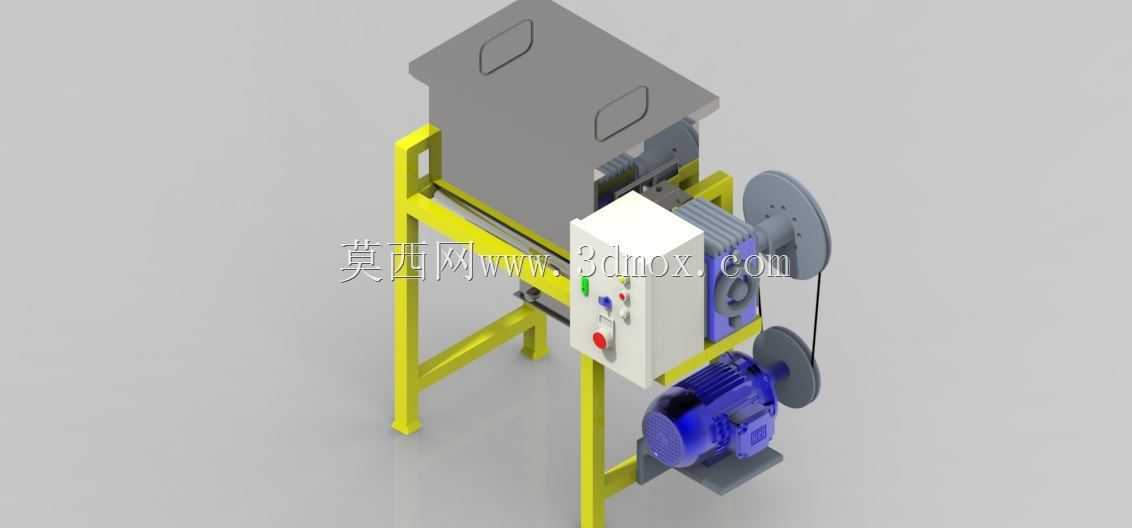

　　该结构主要面向中小型工业生产环节的散料、小件工件的预处理作业场景，常见于五金加工车间的边角料输送破碎前级、食品加工线的原料粗分进料、橡塑行业的粒料均化给料工位，可直接对接上游料仓与下游输送、加工设备，作为产线衔接的核心单元完成物料的匀速推送与初步打散作业。整套装置采用方管焊接成型的立式黄色机架作为承载主体，机架底部预留四个水平调节支脚的安装孔位，可适配车间存在一定坡度的硬化地面，安装时仅需通过地脚螺栓或膨胀螺丝完成固定，机架整体高度控制在1.2米左右，横向跨度0.8米，纵向进深0.6米，不会占用过多产线排布空间，可嵌入宽度1米以内的产线间隙完成布设。

　　上部的灰色箱体为物料容纳腔体，腔体侧壁做了向内倾斜的导流设计，可避免物料在腔体内出现架桥、卡滞问题，腔体顶部预留快开式检修盖板，盖板上设置两个内凹式提手，日常清理腔体残留、检查内部推送桨叶状态时无需拆卸整机紧固件，单人即可完成开盖操作。动力端采用下部卧式安装的驱动电机搭配双槽V带轮实现动力传递，带轮外侧预留安全防护罩的安装点位，可避免作业过程中异物卷入传动结构，电机与上部执行机构的传动比经过匹配计算，可保证输出转速维持在每分钟60转左右，既不会因转速过快导致物料抛洒，也不会因转速过低出现进料堵塞问题。

　　侧挂式的白色电控箱体集成了启停按钮、急停开关与运行状态指示灯，箱体与机架采用螺栓连接，接线口全部做了向下的防水弯处理，可适配车间多尘、偶尔有清洗水飞溅的作业环境，电控箱内部预留变频器安装位，后续可根据实际处理的物料特性调整输出转速，无需改动机械结构即可适配不同工况的处理需求。整套结构的受力点全部集中在机架的四根竖向方管上，焊接位置做了三角加强筋处理，满负荷运行时的机架形变量控制在0.2毫米以内，不会出现传动部件偏心、异响等问题，上部腔体与机架的连接采用可拆式螺栓固定，后期更换不同容积的腔体或者调整内部推送结构时，仅需拆卸连接螺栓即可完成改装，可拓展性较强。

　　带轮传动的结构设计相比齿轮直连，可在物料卡滞时通过皮带打滑实现过载保护，避免电机堵转烧毁，日常维护仅需定期检查皮带张紧度、补充轴承润滑脂即可，维护难度较低，适合一线操作工人完成日常保养作业。
