步进炉炉膛压力检测用带阀烟管结构

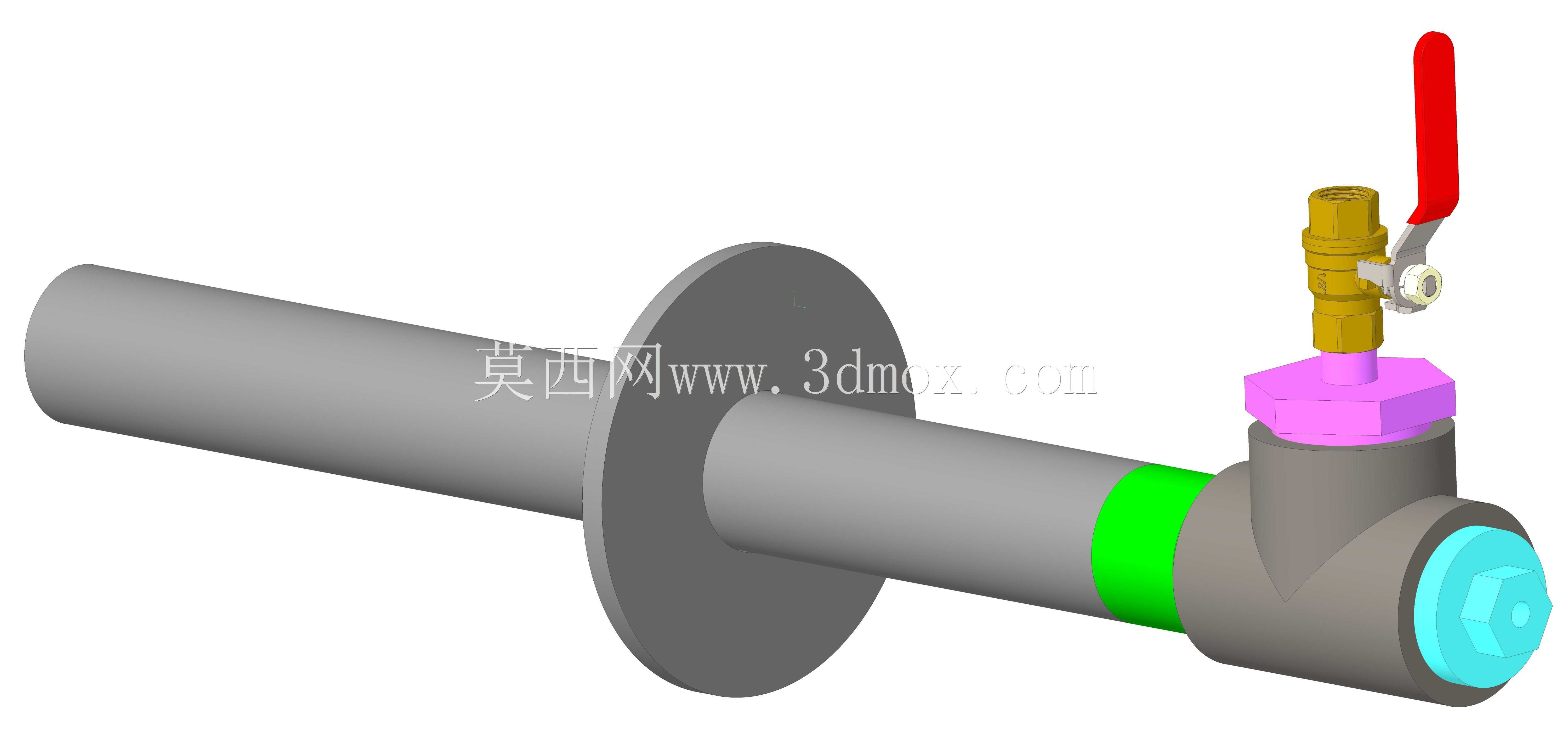

　　在工业热处理车间的步进式加热炉运维体系中，炉膛压力是直接影响燃烧效率、钢坯加热质量与炉体密封寿命的核心参数，这套带阀烟管组件正是为炉膛压力取压检测专门设计的导压取源部件，区别于常规直插式取压管，它兼顾了取压通路的通断控制与防堵维护需求。整套组件的核心结构分为取压插管、安装法兰、阀体转接段、取压接头四个部分，取压插管采用等径直管设计，插入炉膛内部的一端做了平口切边处理，避免炉内烟气携带的氧化皮、积灰在管口堆积堵塞，插管外壁与安装法兰采用满焊连接，法兰盘的厚度与外径匹配常规炉墙开孔的密封安装尺寸，安装时法兰贴合炉墙外侧的预埋固定板，配合耐高温密封垫即可完成固定，无需额外焊接支架，适配大部分步进炉、台车式热处理炉的炉墙预留开孔尺寸。

　　阀体部分采用小型球阀结构，手柄做了加长红色包覆处理，在炉体周边高温环境下操作时可避免烫伤，球阀的通径与插管内径保持一致，不会因为通径缩径造成取压滞后，日常维护时关闭球阀即可在线更换压力表或疏通取压管路，无需停炉泄压。转接段上方的六角接头为标准压力表外螺纹接口，可直接适配常规量程的炉膛压力表、压力变送器安装，接头下方的紫色锁紧螺母可微调接口的旋入深度，保证密封面贴合紧密无泄漏。设计时特意在插管靠近法兰的位置做了色标标识段，用于提示安装插入深度，避免插管插入过深被炉内步进梁剐蹭，或是插入过浅导致取压值受炉壁漏风影响出现偏差。

　　整个组件的流道做了顺滑过渡处理，没有直角拐点，减少烟气在管内的积灰滞留概率，阀体出口端的端盖可在不装表时封闭通路，防止炉内热气持续外溢造成能源损耗。在实际现场使用中，这类取压烟管通常安装在炉膛侧墙的中上部位置，避开烧嘴火焰直吹区与炉门漏风区，能稳定传导炉膛内的微压压力信号，为炉压调节系统提供准确的检测数据，相比不带阀门的简易取压管，它的维护周期可延长三倍以上，日常操作仅需定期开闭球阀吹扫管内积灰即可，大幅降低了热处理炉运维人员的现场工作量。
