减压阀用多接口铰接式连接支撑构件

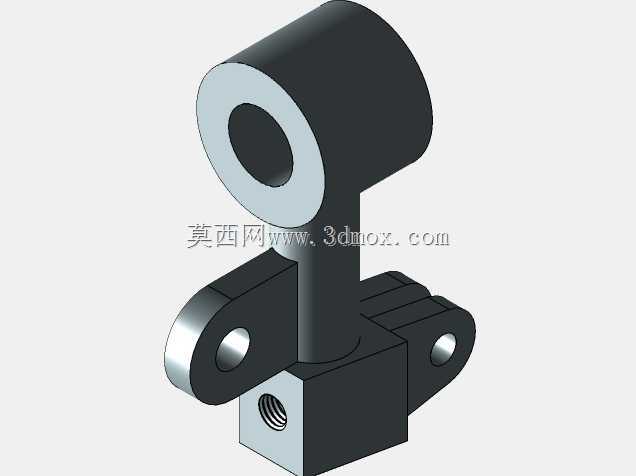

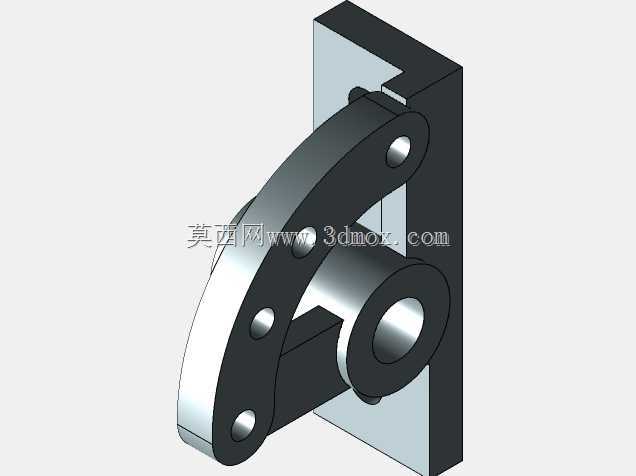

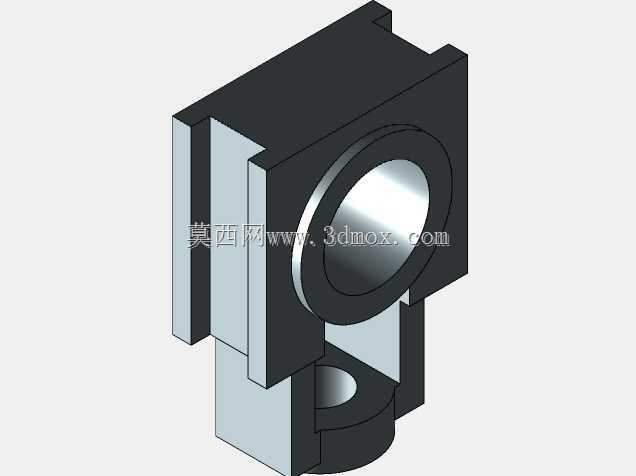

　　该构件作为减压阀组的核心连接支撑部件，主要应用在工业流体管路的减压阀安装工位，承担阀体定位、多管路转接、外部负载承载的多重作用，常见于化工流体输送、车间压缩空气管网、液压动力站的压力调节单元中，区别于常规一体式减压阀阀体结构，这类铰接式支撑构件可适配不同安装角度的管路走向，减少现场管路弯折的施工量。从结构功能来看，构件上部的大尺寸通孔用于穿装减压阀的主阀芯固定轴，孔壁预留的配合公差满足H7级间隙配合要求，保证阀芯动作时不会因支撑件的同轴度误差出现卡滞；下部方块结构的底面加工有内螺纹孔，用于对接压力检测表或者泄压支路的管路，两侧伸出的带孔耳板分别用于铰接固定旁通管路的接头支架和安装锁紧卡箍，避免管路振动传递到阀芯部位影响调压精度。

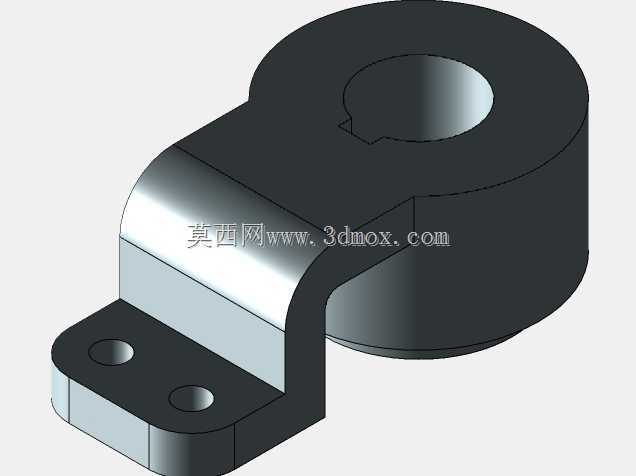

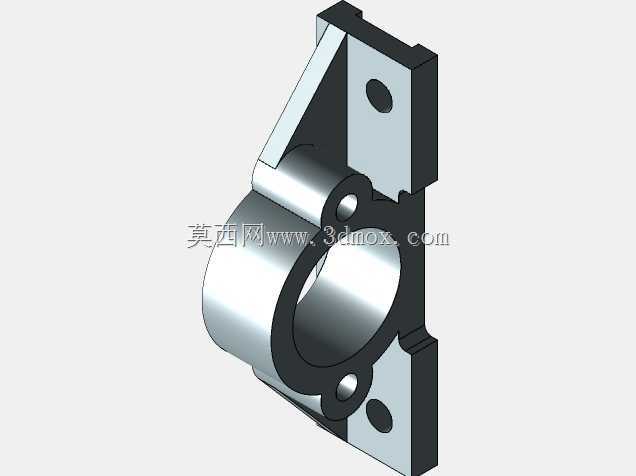

　　设计阶段优先考虑了安装边界的适配性，整体结构的外轮廓最大回转半径控制在120mm以内，上部轴孔中心到底面安装面的垂直距离为85mm，两侧耳板的铰接孔中心距主轴线的水平距离为42mm，可直接适配通径15-25mm的直动式减压阀安装尺寸，无需额外加工转接板。结构建模过程中，对各连接部位的应力集中位置做了圆角过渡处理，耳板与主体连接位置的圆角半径为3mm，可承受1.6MPa额定工作压力下的管路侧向推力，不会出现连接部位断裂的问题；上部轴套部位的壁厚设计为8mm，满足铸钢或者铝合金压铸的成型工艺要求，拔模斜度控制在1.5度，适合批量生产加工。

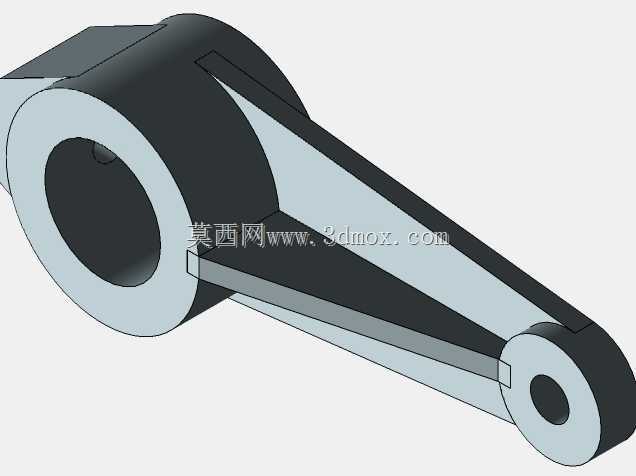

　　不同于常规焊接式支撑结构，该构件采用一体化建模设计，所有连接孔位的位置度公差控制在0.1mm以内，现场安装时可直接对位穿装紧固件，不需要现场配钻调整，大幅缩短减压阀组的装配周期；侧面的平面结构可用于粘贴调压标识或者安装行程开关支架，拓展压力异常报警的安装接口，适配自动化流体控制系统的升级需求。
