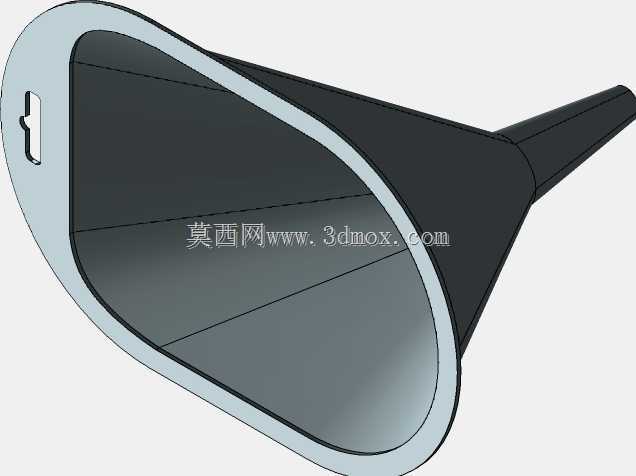

带侧边挂孔的斜口工业导流漏斗结构

　　这款斜口结构的工业导流漏斗，主要面向车间小口径容器的物料转移场景设计，日常作业中，操作人员加注润滑油、切削液等液态物料，或是转移塑料粒子、金属粉末等细颗粒物料时，无需额外对准容器口，依靠漏斗的导流锥面就能将物料精准导入小开口容器内，避免物料撒漏造成的原料浪费与工位污染。在需要对液态物料做粗滤的作业环节，可直接将定性滤纸铺在漏斗内腔的台阶面上，锥面的倾斜角度刚好贴合滤纸的承托弧度，无需额外固定架就能完成过滤作业，适配常规化验、小型配液场景的使用需求。

　　从结构设计逻辑来看，这款漏斗没有采用传统正圆形对称结构，而是将进料端设计为斜切椭圆口，进料口的长轴尺寸远大于短轴，一方面能在倾倒大口径容器内的物料时，完全承接容器口的出料范围，避免物料从漏斗边缘溢出；另一方面斜口的朝向可以贴合操作人员的倾倒角度，手腕无需过度翻转就能完成物料倾倒，降低长时间重复加注作业的操作疲劳。漏斗侧边设计的长条形挂孔，是针对车间工位收纳做的优化，作业间隙可以直接将漏斗挂在工位旁的挂钩、工具板挂钉上，锥体内残留的液体会顺着出料嘴自然滴落，不会积存在漏斗内部造成不同物料交叉污染，挂孔的边缘做了圆角过渡，反复取放也不会出现应力开裂的问题。

　　出料端采用细长等径直筒结构，直筒段的外径尺寸适配市面上绝大多数常见的小口径容器口，包括润滑油加注口、试剂瓶瓶口、小型设备注油孔等，插入后直筒与容器口的间隙很小，加注过程中不会因为物料快速流动造成容器内部气压憋压，避免物料反喷溅出。漏斗的壁厚做了均匀化处理，整体采用等壁厚结构设计，既保证了锥面的结构强度，在承接较重的金属粉料时不会出现锥面变形，也不会因为壁厚过大造成整体重量过高，单手握持就能完成长时间加注作业。内腔的锥面过渡处做了顺滑圆角处理，没有直角台阶死角，物料流动过程中不会出现卡滞残留，使用后清理也十分方便，用高压气枪或是冲洗水枪就能将内壁残留的粉料、液体完全清理干净，不会出现物料积存干结影响后续使用的问题。

　　在安装与使用边界上，这款漏斗不需要额外的固定结构，使用时只需将出料嘴插入目标容器口即可，斜口的最高处距离出料嘴端面的垂直高度经过优化，既保证了足够的物料缓存容积，单次承接的物料量可以满足常规小容器的加注需求，不需要反复多次接料，也不会因为高度过高造成操作人员握持时重心不稳。挂孔的位置设置在进料口边缘的加厚区域，挂装后整体重心落在挂孔的正下方，挂放时不会出现倾斜歪倒的情况，适配车间常规工具挂板的挂钉尺寸，不需要额外定制挂装配件就能直接纳入现有工位工具管理体系。
