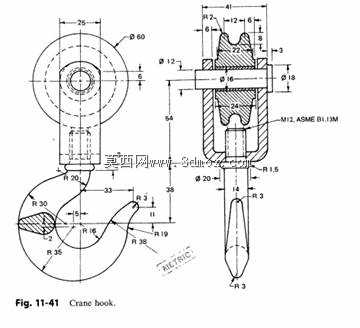

带滑轮组的起重吊装吊钩组件结构设计

　　在车间重型工件转运、港口散货装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩组件是直接连接起升机构与被吊载荷的核心受力部件，整套结构的可靠性直接决定作业过程的安全冗余，不存在任何容错空间。这套吊钩组件集成了定滑轮组结构，并非单一的钩体零件，从结构逻辑上看，滑轮组部分直接匹配起重设备的钢丝绳缠绕路径，通过滑轮的倍率转换降低钢丝绳单股受力，既可以适配对应吨位的卷扬机构输出拉力，也能减少钢丝绳在作业过程中的弯折磨损，延长易损件的更换周期。

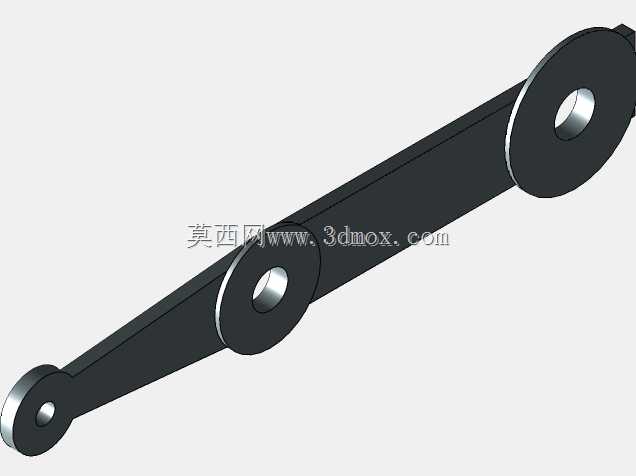

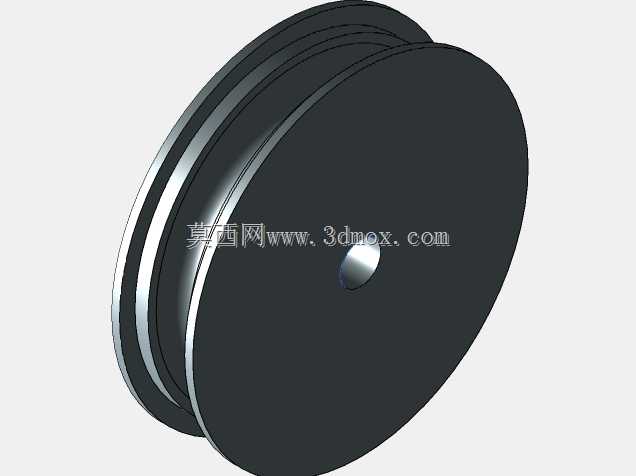

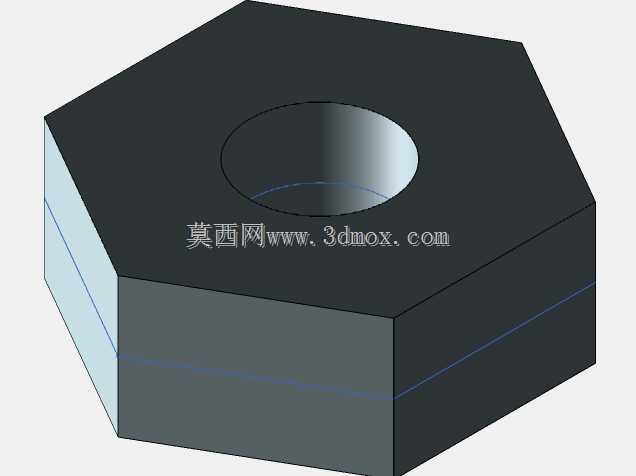

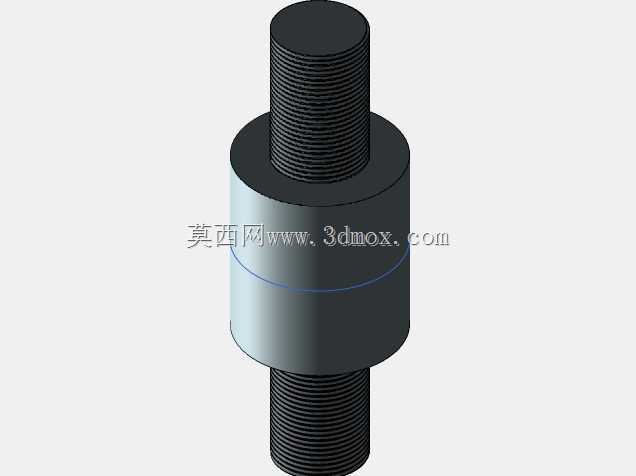

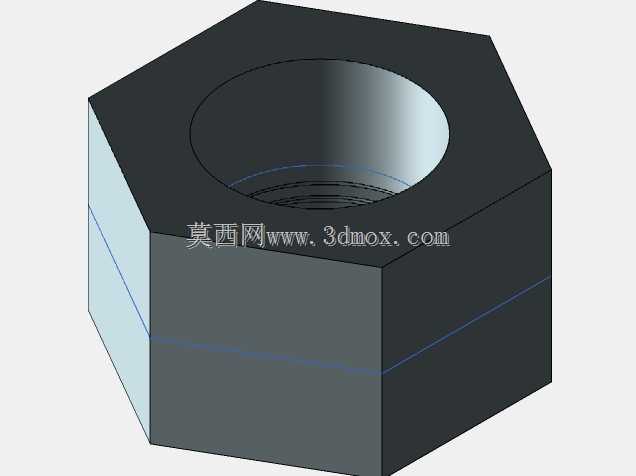

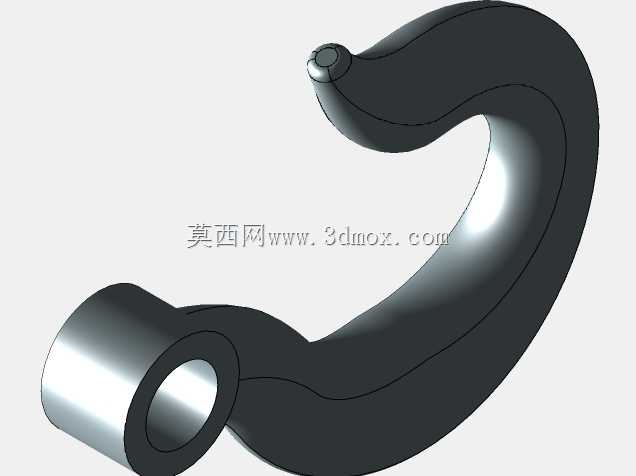

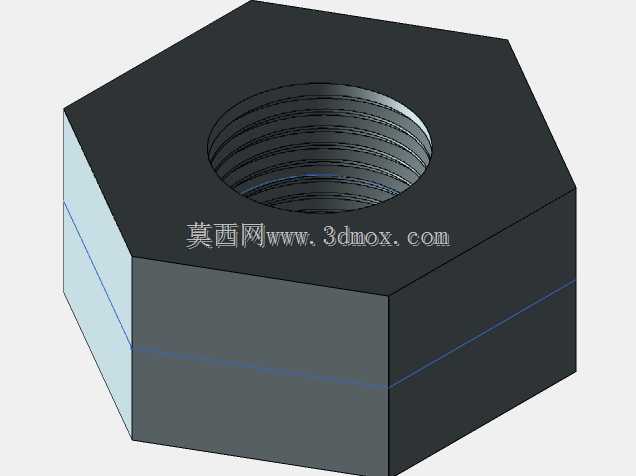

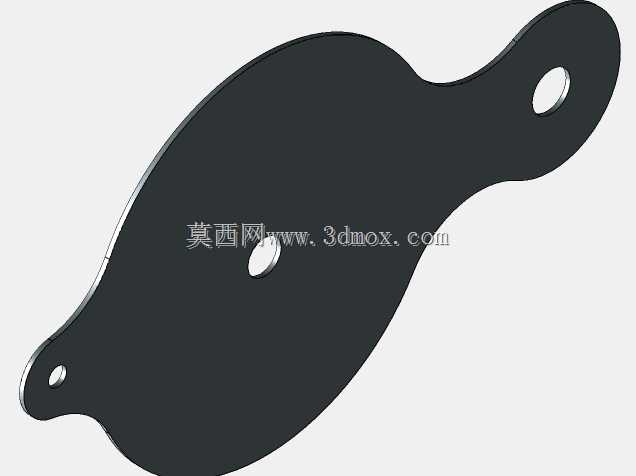

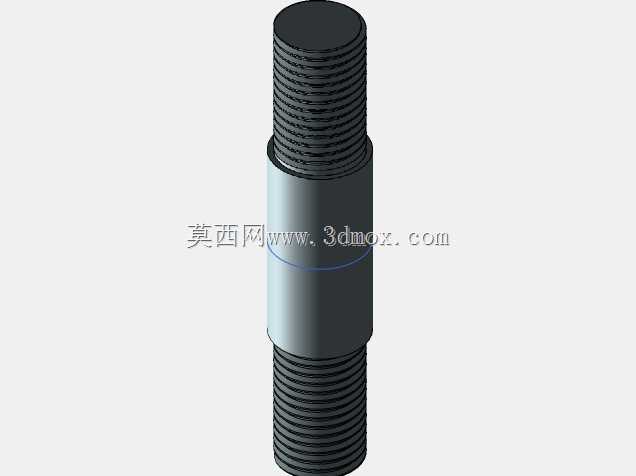

　　从功能特性上拆解，整套组件分为上部滑轮架、中部连接销轴、下部吊钩体三个核心装配段：上部滑轮架为双侧夹板式结构，夹板之间预留的滑轮安装槽尺寸严格匹配对应直径的滑轮片，夹板外侧通过锁紧螺栓固定，既保证滑轮转动时的侧向间隙控制在合理范围，避免滑轮窜动导致钢丝绳脱槽，也方便后期维护时拆开夹板更换磨损的滑轮轴承或滑轮片；中部的连接结构采用推力轴承配合销轴的设计，吊钩体可以绕垂直轴线360度自由旋转，在起吊不规则构件时，载荷可以自行调整重心角度，不会因为吊点扭转导致钢丝绳拧结，也能避免钩体承受额外的扭转力矩，所有连接销轴都配套了防脱开口销，杜绝作业过程中销轴窜出脱落的风险；下部吊钩体采用锻造钩头结构，钩尖位置配套了防脱棘爪，挂好吊索后防脱棘爪自动复位封闭钩口，避免作业过程中吊索因为晃动从钩口滑出，钩身的弧形截面经过受力优化，在额定载荷下应力集中点的安全系数满足起重设备的强制规范要求，不会出现局部应力过载导致的塑性变形。

　　从设计思路的工程逻辑出发，这套组件的所有尺寸都围绕额定起重量的边界条件推导：滑轮的节圆直径匹配对应钢丝绳直径的18倍以上，减少钢丝绳反复弯折产生的疲劳损伤；双侧夹板的厚度根据滑轮轴的剪切受力计算确定，保证在1.25倍动载试验载荷下夹板的变形量在弹性范围内，不会出现永久变形；吊钩的开口尺寸、钩身曲率半径都适配常规吊装用的卸扣、钢丝绳吊索、吊装带的连接尺寸，不需要额外加装过渡连接件就能直接匹配通用吊具，降低现场作业的配件准备成本。安装边界方面，上部滑轮架的夹板顶部预留了对称的吊耳孔？不，不对，这套滑轮组是直接穿入钢丝绳后接入起升机构的动滑轮组序列，整体安装时不需要额外的固定基座，随起升钢丝绳的收放实现垂直方向的升降，组件的整体外形宽度控制在常规起重机吊钩组的通行尺寸范围内，不会因为宽度过大影响在厂房桁车的工字钢轨道下方通行，也能适配常规吊笼、平衡梁的吊点间距要求。

　　在实际作业场景中，这套组件可以直接替换同吨位级别的老旧吊钩组，不需要对原有起重机的起升机构做改造，因为滑轮的绳槽尺寸、轴孔配合尺寸都遵循通用起重配件的互换性标准，维护时只需要定期检查滑轮轴承的润滑状态、钩体的表面裂纹、防脱棘爪的复位弹簧弹力、连接销轴的磨损量即可，不需要复杂的专用检测工具，一线维保人员经过基础培训就能完成日常点检。不同于部分焊接结构的吊钩架，这套组件的夹板采用整板切割成型，没有焊接焊缝，避免了焊接缺陷导致的结构失效风险，所有受力面都经过机加工保证配合精度，滑轮转动时的阻力更小，起升过程的运行更平稳，不会因为滑轮卡滞导致钢丝绳出现异常磨损。在吊装长形构件、不规则设备、重型模具这类常见车间吊装任务时，吊钩的自由旋转功能可以让作业人员在地面通过牵引绳轻松调整被吊物的朝向，不需要反复起落钩调整吊点位置，能有效提升吊装作业的效率，同时减少调整过程中被吊物晃动碰撞周边设备的风险。
