减压阀用阶梯式金属阀芯结构设计

项目分类:阀门 发布时间:2024-11-27 ID:814728
  • 减压阀用阶梯式金属阀芯结构设计
  • 减压阀用阶梯式金属阀芯结构设计
  • 减压阀用阶梯式金属阀芯结构设计
  • 减压阀用阶梯式金属阀芯结构设计
  • 减压阀用阶梯式金属阀芯结构设计

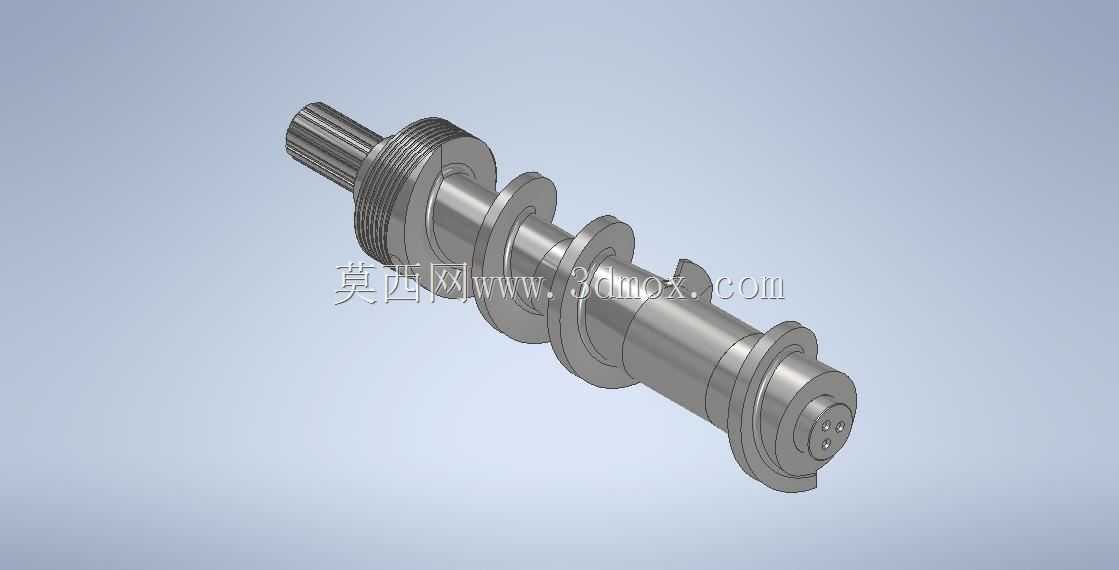

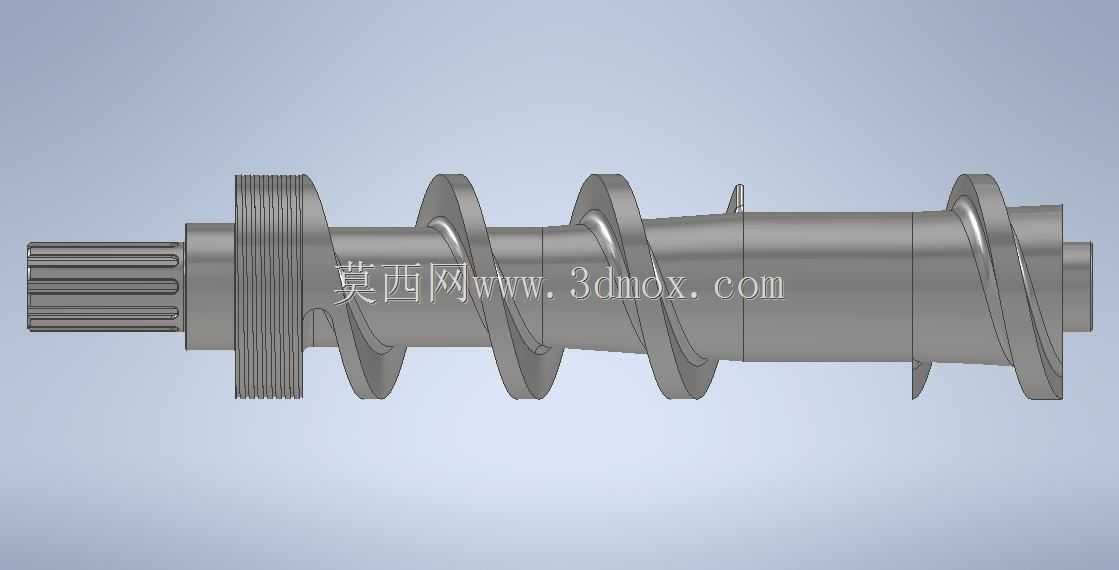

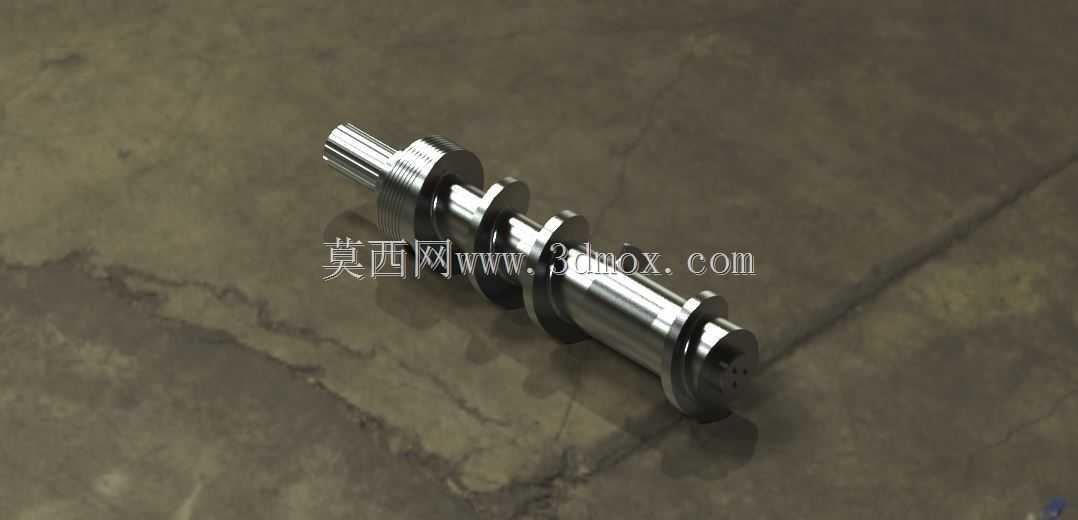

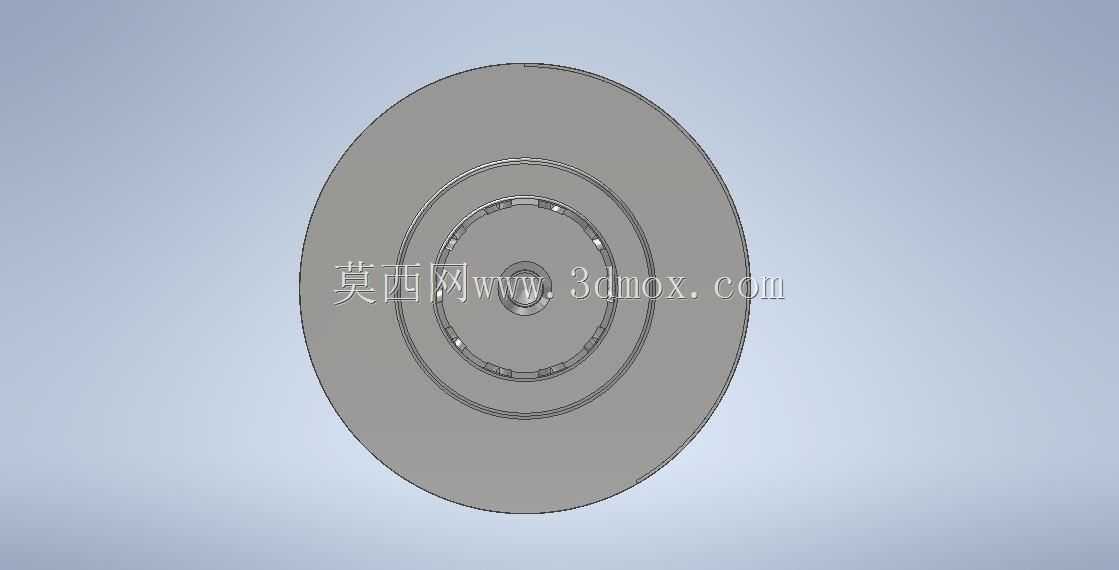

  这款阀芯是减压阀内部的核心节流调控零件,主要应用在工业流体管路的压力调节场景,覆盖化工介质输送、民用供水调压、气动系统稳压等多个工况,直接决定减压阀的出口压力稳定性与压力调节精度。从结构设计来看,整体采用多阶梯轴式构型,不同直径的轴段分别承担密封配合、导向支撑、节流调压的功能,相邻轴段间的过渡圆角经过反复校核,既可以避免应力集中导致的零件疲劳断裂,也能减少流体经过时的局部涡流,降低流阻带来的压力损耗。

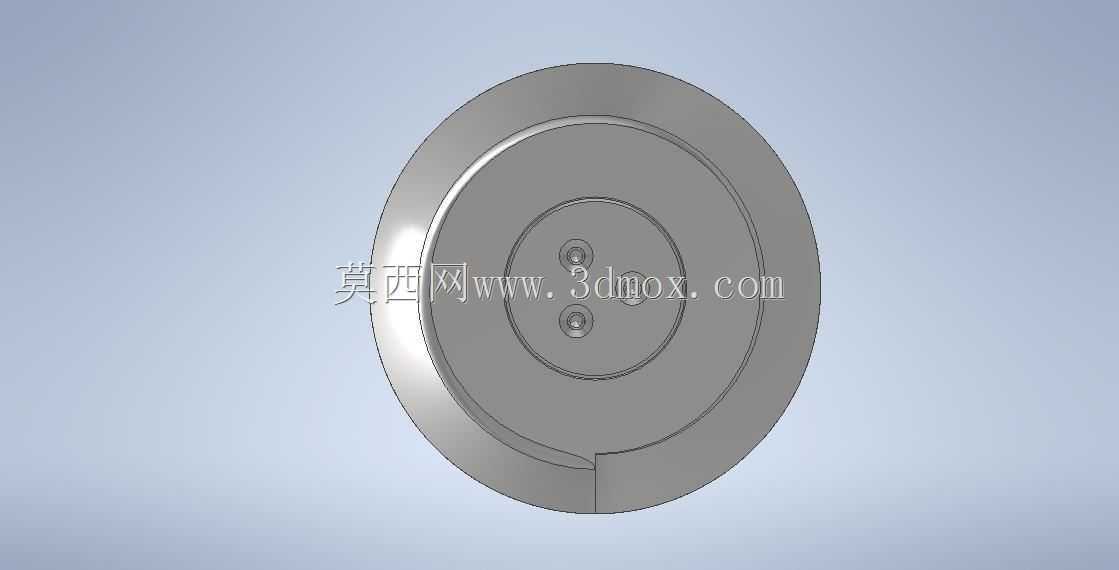

  设计过程中优先考虑了安装边界的适配性,左端的细轴段用于和阀杆驱动机构连接,轴端的扁位结构可以传递调节扭矩,避免装配后出现周向转动打滑的问题;中间的多组凸台轴径和阀体内腔的密封槽一一对应,装配时可以直接和密封圈、导向套配合,不需要额外加工调整垫片就能保证同轴度,有效降低装配环节的调试工作量。最右端的轴段设置有对称的通流小孔,是实现压力调节的核心节流区域,孔径大小和分布角度经过流场仿真验证,在小开度工况下也能避免流体冲蚀导致的零件损坏,延长整体使用寿命。零件的外形尺寸完全匹配常规通径减压阀的内腔安装空间,轴向总长度和各轴段的直径公差按照IT7级精度设计,既满足密封配合的精度要求,也不会因为加工精度过高提升不必要的制造成本。

  表面粗糙度的设计也根据不同轴段的功能做了区分,和密封圈配合的轴段粗糙度控制在Ra0.8,避免划伤密封件导致泄漏;和导向套配合的轴段粗糙度控制在Ra1.6,保证往复运动时的顺滑度,减少卡滞风险。从实际使用的角度出发,这种阶梯式结构的阀芯相比传统等径阀芯,调压线性度更好,在进口压力波动的工况下,出口压力的波动范围可以控制在允许偏差以内,不会出现压力突升突降的问题,能够适配水、压缩空气、低粘度液压油等多种介质的调压需求,在常规的工业管路维护、阀类产品改型设计中都可以直接参考该结构进行适配调整。
