减压阀配套控制安装固定支架结构

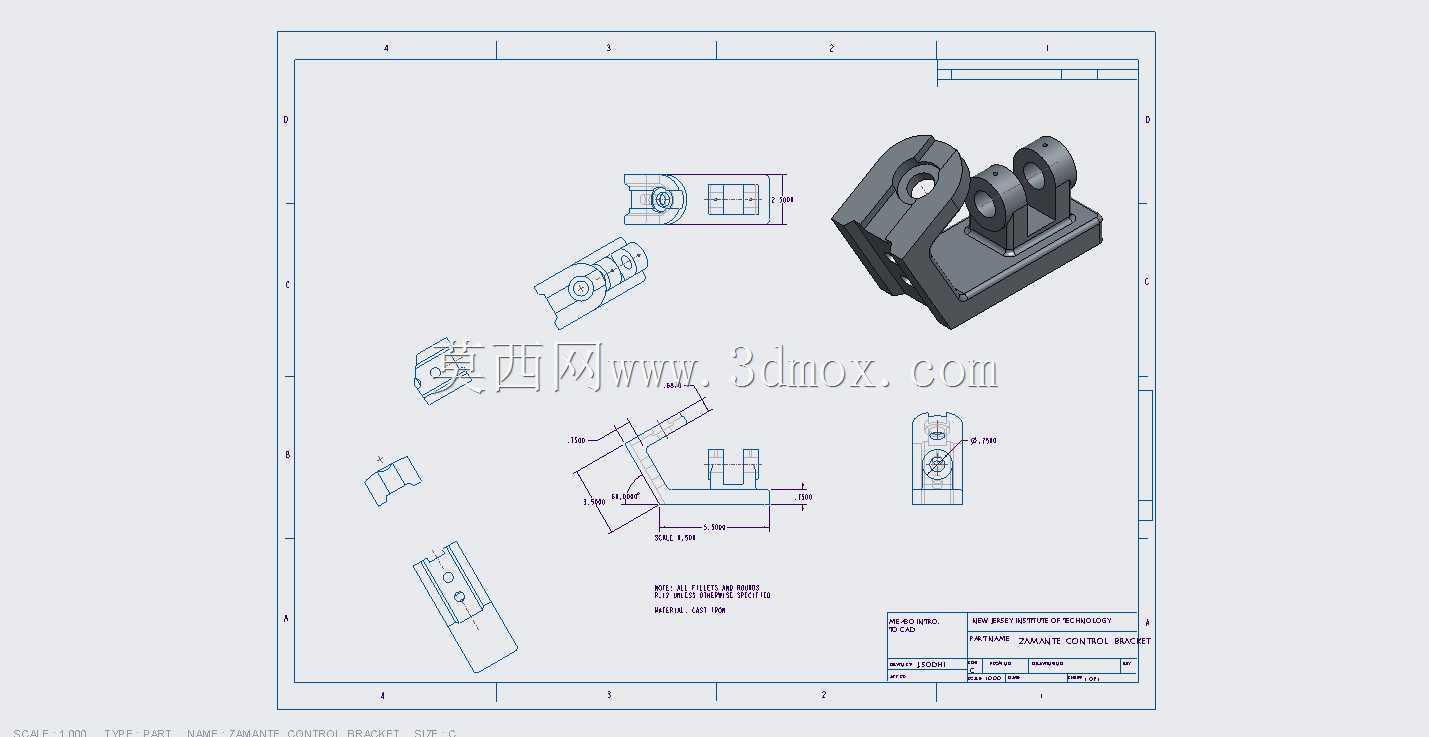

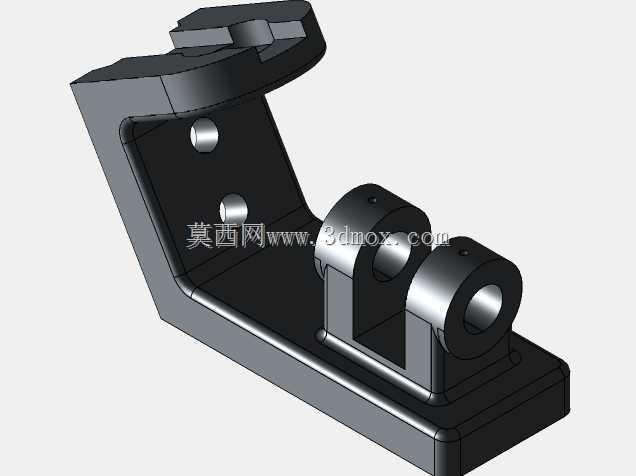

　　该支架作为减压阀管路系统中的配套承载构件，主要应用在工业流体输送管网、工艺设备调压单元的现场安装场景中，承担减压阀控制组件的定位、支撑与载荷传递作用，避免控制模块直接受管路振动、流体冲击产生位移偏移，保障调压动作的精度与长期运行稳定性。从结构设计来看，整体采用L型折弯式基座作为主体承载框架，底部平整安装面可通过螺栓与设备基座、管路支架面板完成固定，安装面预留的两个同轴定位销孔，可在装配时快速完成位置校准，避免安装错位导致的控制组件传动卡滞。上部弯折形成的竖直支撑面，一方面为侧装的控制模块提供贴合安装基准，另一方面通过自身弯折结构强化整体刚性，减少承压时的结构形变。

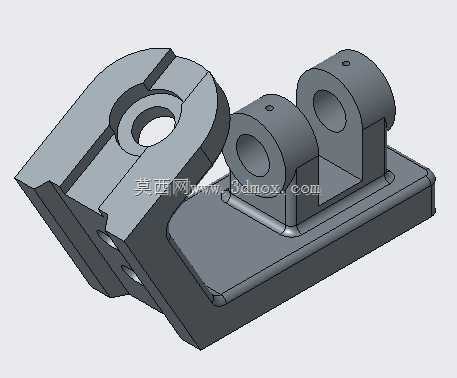

　　支架前端延伸出的双铰耳支座，是核心的功能连接部位，两个同轴的通孔铰座用于穿装销轴，连接控制连杆与减压阀的调压执行端，铰耳之间预留的避让间隙，可保证连杆摆动过程中无结构干涉，铰耳的厚度与孔轴配合公差经过匹配设计，既满足销轴转动的灵活性，又能控制径向窜动量在合理范围内，避免传动间隙过大导致的调压滞后。设计过程中优先考虑了安装边界的适配性，整体外轮廓尺寸紧凑，不会占用过多管路周边的操作空间，底部安装孔的孔距符合常规调压阀组的安装面板开孔规范，可直接适配现有通用安装基座，无需额外改制安装面。

　　结构的壁厚分布经过受力优化，承载部位如铰耳根部、折弯转角处做了加厚处理，非承载区域适当缩减壁厚，在保证整体结构强度、满足长期承受交变振动载荷要求的前提下，尽可能控制构件自重，降低安装基座的承载负担。竖直支撑面与底部安装面的垂直度、铰耳孔轴线与安装面的平行度都有明确的形位公差要求，可保证装配后控制连杆的运动轨迹与调压执行端的动作路径完全重合，避免额外的侧向力作用在销轴与阀杆上，延长相关运动部件的使用寿命。这类支架在实际应用中，还可根据现场安装空间的差异，在不改变核心安装接口尺寸的前提下调整外伸长度，适配不同规格减压阀的控制组件安装需求，是调压阀组集成装配中不可或缺的基础连接构件。
