快动式机用小型夹持虎钳结构设计

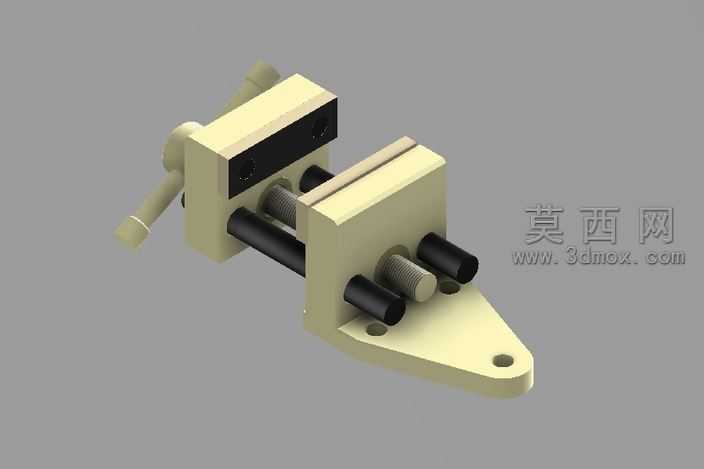

本作品为手动快动机用虎钳的三维参数化模型，整体建模过程严格遵循机械加工工装的实际装配逻辑与尺寸规范，在三维建模环境中完成了全部零部件的特征构建与虚拟装配。建模阶段首先从固定钳身的基体特征入手，通过拉伸、切除、孔特征等基础建模命令，构建出带有安装定位孔的钳身底座结构，底座前端的三角延伸安装板设计了两个沉头安装孔，可实现虎钳在机床工作台面上的稳定定位固定，避免夹持作业时出现位移晃动。活动钳身部分通过两个平行的光杠导轨与固定钳身实现滑动配合，建模时严格保证两根导轨的同轴度与平行度公差，模拟真实虎钳的滑动导向精度，确保活动钳身开合过程无卡滞、偏斜问题。传动结构采用丝杠螺母传动副，建模时还原了梯形传动螺纹的牙型特征，手柄部分通过偏心快动结构设计，可实现钳口的快速开合调整，相较于普通丝杠虎钳能够大幅缩短工件装夹的空行程时间，提升装夹效率。钳口部位设计了可更换的防滑钳口板，通过内六角沉头螺钉分别固定在活动钳身与固定钳身的相对工作面，钳口板表面的防滑齿纹特征也在模型中做了还原，能够提升夹持工件时的摩擦力，避免工件受切削力作用出现打滑移位。材质渲染阶段，针对虎钳不同部件的实际材质做了区分设置：钳身、活动钳体等铸铁基体部件赋予了米黄色哑光铸铁材质，还原普通机用虎钳的铸件漆面质感；导轨、丝杠、手柄等钢制传动部件赋予了金属磨砂钢材质，体现金属加工件的细腻金属质感；钳口板、锁紧螺钉等热处理部件赋予了发黑氧化的深色金属材质，区分不同功能部件的视觉特征。整体装配过程添加了符合实际运动逻辑的配合约束，可实现手柄转动带动活动钳身沿导轨往复滑动的运动仿真，直观展示虎钳的夹紧与松开动作过程。设计过程中充分考虑了小型机加工场景的夹持需求，整体结构紧凑、传动可靠，既保留了传统虎钳大夹持力的优势，又通过快动结构优化了装夹操作的便捷性，可作为机加工工装设计教学、小型机床配套工装选型的三维参考模型，完整还原了手动夹持夹具的典型结构组成与工作原理。
