减压阀配套多铰接式机械连接构件

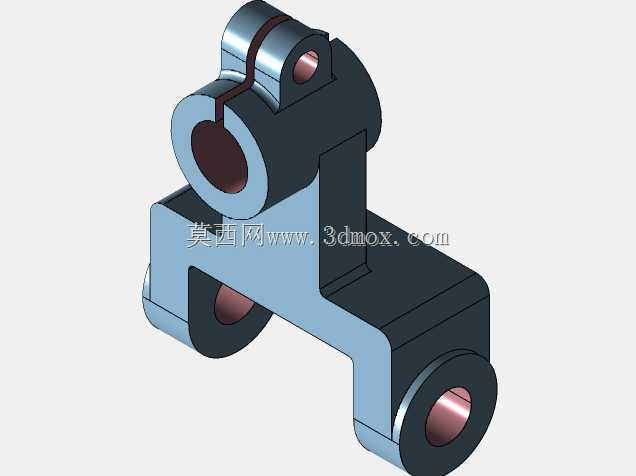

　　这类多铰接连接构件是减压阀组装配链路里的核心受力连接件，主要应用在工业流体管路的减压阀安装工位，承担阀件与外部管路、执行机构之间的铰接传动与载荷传递作用。从结构设计来看，构件采用一体化铸钢基体加工思路，主体设置三组同轴度要求控制在0.02mm以内的铰接孔位，孔内壁预留衬套压装余量，表面粗糙度要求达到Ra1.6，适配直径12mm的圆柱销轴装配，能够实现三个自由度方向的小幅角度偏转，抵消管路运行过程中因流体压力波动、温度形变产生的附加应力，避免阀件密封面因刚性连接受载出现偏磨泄漏。

　　构件的安装基准面设置在底部凸台位置，凸台平面度公差控制在0.01mm，配套两个M6螺纹安装孔，孔位中心距严格匹配减压阀本体的安装接口尺寸，安装时无需额外加工适配转接板，可直接通过内六角螺栓完成与阀件本体的紧固连接，整体装配后突出阀体外轮廓的尺寸不超过45mm，能够适配狭小管路安装空间的布局要求，不会与周边管路支架、保温层产生装配干涉。设计过程中针对铰接部位的受力特性做了局部加强处理，孔位外侧设置加厚翻边结构，翻边厚度比基体壁厚多出3mm，能够承受反复铰接动作带来的交变载荷，避免长期运行后孔位出现椭圆形变导致的传动间隙过大问题。

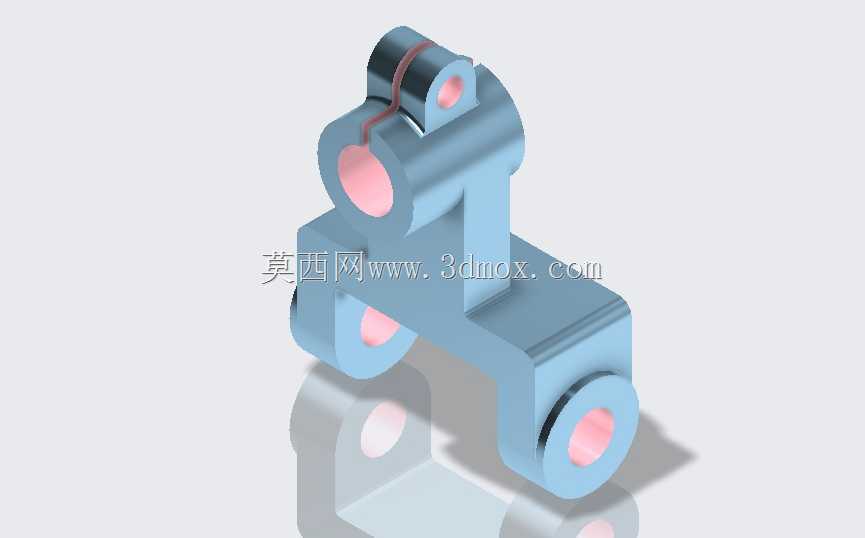

　　构件上部的开槽夹紧结构采用开口缝设计，缝宽控制在2mm，配套锁紧螺栓孔位，装配销轴后可通过锁紧螺栓收紧开口，消除销轴与孔壁之间的配合间隙，降低传动过程中的冲击噪音，同时也方便后期维护时的销轴拆卸更换，无需将整个构件从阀件上拆除即可完成易损件的替换。在实际工况应用中，这类构件能够适配0-1.6MPa工作压力的流体管路减压阀组，在化工流体输送、市政供水调压、工业压缩空气稳压等场景的减压阀安装中都能适用，其铰接偏转角度范围可达±15°，能够补偿管路安装时的同轴度误差，降低现场安装的对位难度，同时在阀件动作过程中能够跟随执行机构的摆角做随动调整，保证阀瓣启闭动作的顺畅性，避免因卡滞导致的压力调节失准问题。
