深沟球滚动轴承精密三维结构

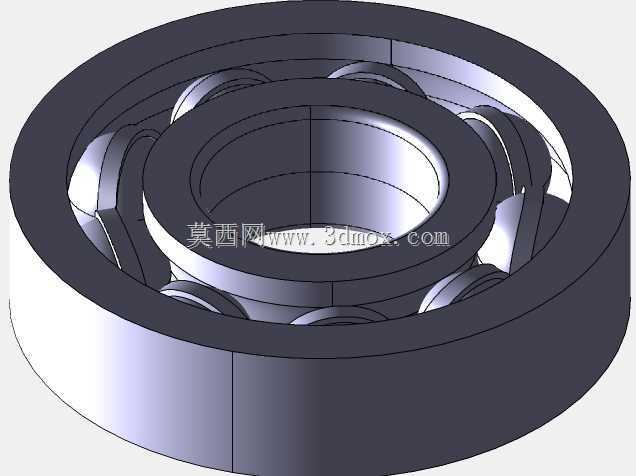

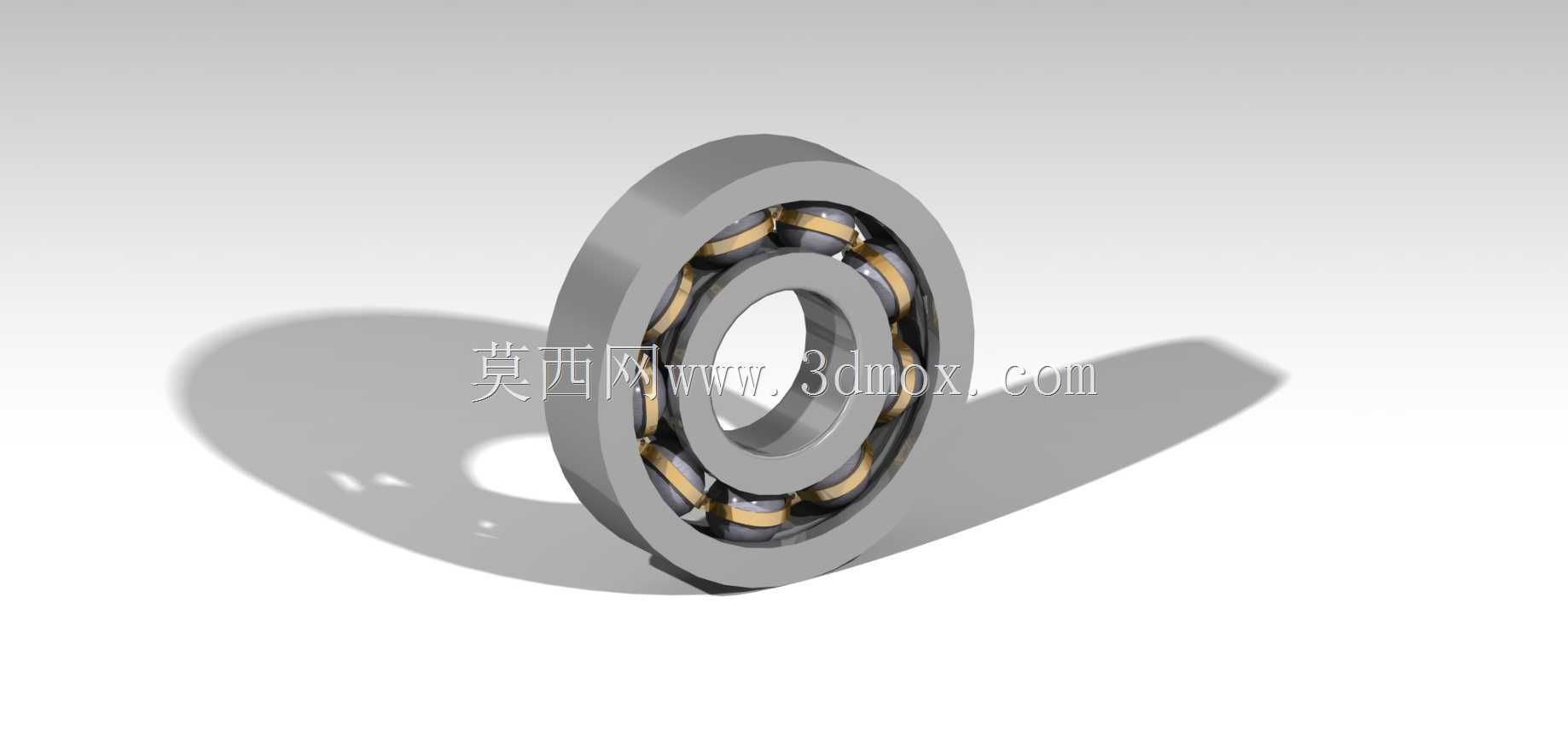

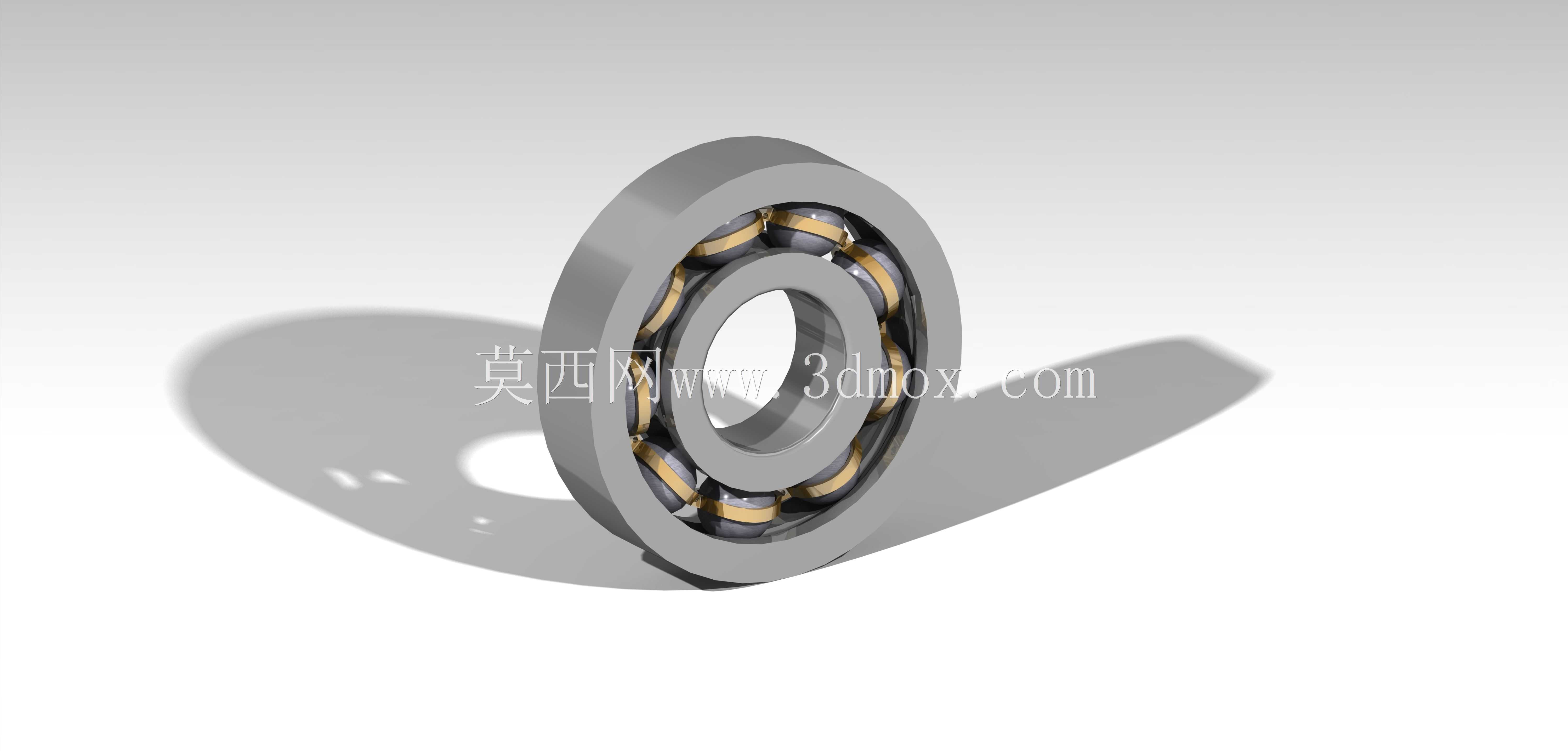

　　滚动轴承是旋转机械中最基础也最关键的支承元件之一，其核心作用是在轴与轴承座之间建立低摩擦的滚动接触界面，承担径向载荷并兼顾一定比例的双向轴向载荷。该三维模型完整还原了深沟球轴承的典型构造：外圈、内圈、多颗钢制滚动体以及分隔滚动体的保持架均按装配关系呈现，滚道与钢球之间的接触弧面、保持架兜孔对球体的约束位置都有明确表达，可用于机械结构方案评审、装配干涉检查、教学演示以及设备选型阶段的空间校核。

　　从实际设备用途看，这类轴承广泛出现在电机轴伸端、减速器输入输出轴、泵类转子、输送机辊筒、机床主轴辅助支承以及家电电动工具等需要连续回转的部位。轴旋转时，内圈通常随轴过盈配合转动，外圈安装在箱体或轴承座孔内保持固定；滚动体沿内外滚道循环滚动，把滑动摩擦转化为接触面积很小的滚动摩擦，从而降低温升、功率损耗和磨损。保持架并不直接承担主要载荷，它的工程意义在于均匀分隔钢球，避免相邻滚动体直接接触产生摩擦和卡滞，同时引导球体进入非承载区，保证高速运转时的运动稳定性。

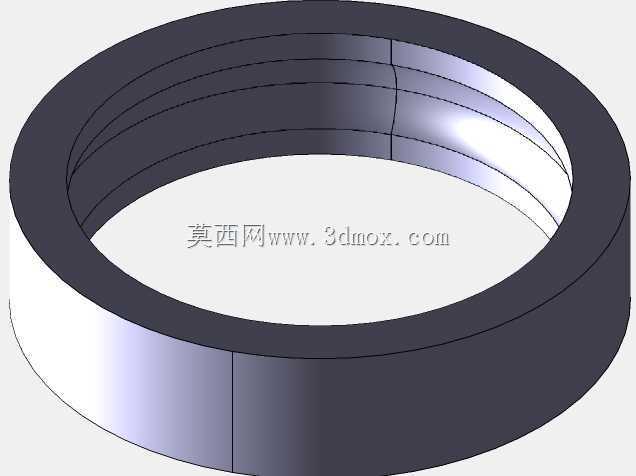

　　模型的外形边界以轴承外径、内径和宽度为主要安装约束。内孔与轴颈配合时，设计人员需要根据载荷性质选择合适的公差带：旋转圈承受循环载荷，通常采用较紧配合；固定圈承受局部载荷，配合可略松，以便外圈在热胀或安装误差下产生微量游动。轴承外径与座孔之间则要控制同轴度和圆柱度，座孔肩高必须低于外圈倒角允许范围，轴肩高度也不能超过内圈倒角尺寸，否则会造成端面贴靠不实或拆卸困难。模型中滚道两侧的挡边、倒角和端面关系，可直接帮助判断轴肩、套筒、端盖和密封件的布置空间。

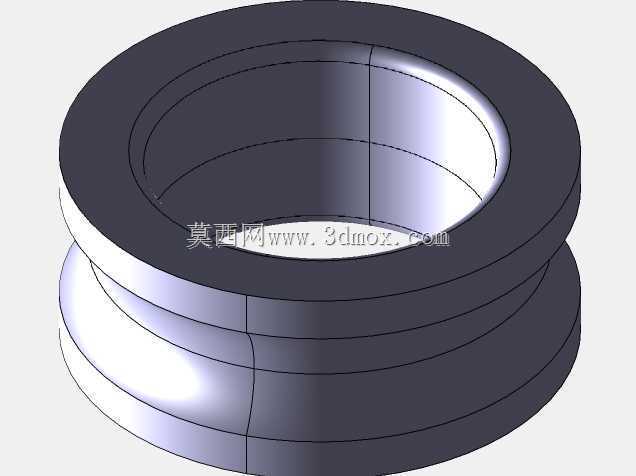

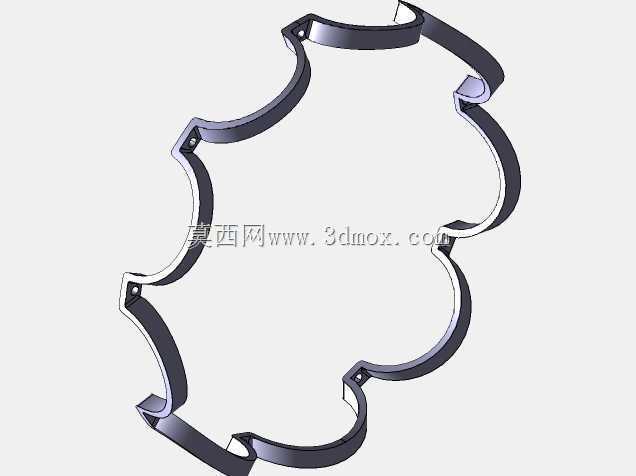

　　设计思路上，深沟球轴承的几何重点并不只是简单的圆环叠加。内圈和外圈滚道为圆弧截面，其曲率半径略大于钢球半径，使接触点形成可控的椭圆接触面；钢球直径、球数和节圆直径共同决定额定动载荷、额定静载荷以及极限转速。球数增多有利于提高承载能力，但会减少保持架材料宽度并影响兜孔强度；钢球直径增大可提升载荷容量，却会压缩套圈壁厚，对热处理淬硬层和安装尺寸提出更高要求。保持架采用波浪形或实体兜孔结构时，需要在球体之间留出润滑脂通道，使油脂在运转中能够进入滚道接触区，同时防止过量填充导致搅拌发热。

　　在装配场景中，该轴承通常采用压装、热装或液压安装方式。内圈过盈较大时，优先加热轴承后套装到轴颈上，避免通过滚动体传递敲击力；外圈装入座孔时，压力应作用在外圈端面，不能让钢球承受安装冲击。模型对内外圈端面、倒角和保持架外露位置的表达，有助于工艺人员确定套筒接触位置，防止安装力经过滚动体造成滚道压痕。轴承周边还常配合挡圈、闷盖、透盖、油封和锁紧螺母使用，端盖既限制轴向位置，也为润滑脂密封和防尘提供边界。

　　从载荷特性看，深沟球轴承主要承受径向力，同时在滚道沟形较深的条件下可承受双向轴向力。当设备存在皮带张紧力、齿轮啮合力或转子自重时，轴承支点需要提供稳定的径向约束；当轴受热伸长时，固定端轴承承担轴向定位，浮动端轴承则允许轴向微量移动，以补偿热变形。三维结构中内圈、外圈和钢球的同心关系，能够直观展示固定端与浮动端布置时的轴向间隙来源，也便于在总装模型中检查端盖、隔套和轴用弹性挡圈是否发生碰撞。

　　润滑与维护同样影响轴承寿命。低速常温设备多采用脂润滑，润滑脂填充量通常根据轴承内部自由空间控制，过多会增加搅脂阻力；高速或高温工况可采用油润滑，并通过油路、油槽或喷油结构将润滑剂送达接触区。密封形式分为接触式橡胶密封、低摩擦防尘盖以及开式结构，模型若用于整机设计，可在轴承两侧继续扩展密封件和挡油盘，验证维护拆装时是否需要预留拉马接触端面。

　　该模型的价值在于把抽象的轴承样本参数转化为可检查的空间结构：套圈壁厚、钢球排布、保持架包裹范围、端面宽度和倒角过渡均可在装配环境中直接参照。对于结构工程师而言，它不仅是一个标准件外观，更是轴系支承设计的边界依据；对于三维建模从业者，则可通过滚道曲率、球体阵列和保持架兜孔的配合关系，理解标准机械零部件从几何建模到工程选型的完整逻辑。
