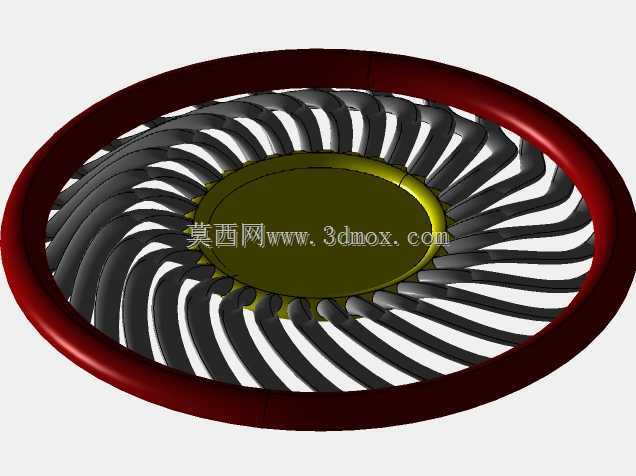

带扭曲导流筋的环形通风防护风扇罩

　　这类带扭曲导流筋的环形风扇罩，常配套在减压阀配套的通风散热单元、小型工业风机、设备内置散热模块上，核心作用是在阻隔异物触碰高速旋转扇叶的同时，优化出风气流的走向，降低风阻带来的能耗损失。从结构设计来看，外圈采用宽边环形实体结构，作为整个罩体的安装基准面，安装时可通过外圈预留的沉孔或卡扣位，与设备壳体的安装位直接贴合，安装边界需匹配对应扇叶的外径尺寸，保证罩体内壁与扇叶边缘保留足够安全间隙，避免运转时出现刮蹭干涉。

　　中间的导流筋采用连续扭曲的曲面造型，并非传统直筋结构，这种扭曲角度是顺着扇叶旋转的出风方向做的匹配设计，能让气流顺着筋面顺畅导出，减少直筋结构对气流的切割扰动，降低运转时的风噪，同时筋条的排布密度经过测算，既可以阻挡直径超过5mm的异物进入扇叶区域，满足工业设备的安全防护要求，又不会过度遮挡通风面积，保证散热通风量达标。中心的圆形封闭区域，对应扇叶的轮毂安装位，既可以避免异物触碰轮毂固定件，也能作为整个罩体的结构加强中心，让所有导流筋的内端都有稳定的连接支撑，提升整个罩体的结构强度，避免设备运行振动导致筋条变形。

　　在实际选型应用中，这类风扇罩需要匹配对应风机的出风角度，不同扭曲角度的导流筋适配不同转向的扇叶，安装时要注意罩体的方向标识，反向安装会导致气流受阻，散热效率下降。从建模实现角度，这类连续扭曲的筋条结构，需要先绘制单根筋条的截面轮廓，通过扭曲变形命令沿环形阵列路径生成所有筋条，再与外圈、中心圆面做合并处理，建模时要注意筋条与外圈、中心面的过渡圆角处理，避免应力集中，同时保证曲面的顺滑度，减少气流通过时的阻力。

　　这类结构的风扇罩相比传统直筋防护网，在同等通风面积下风噪可降低15%左右，气流导出效率提升约10%，适合对散热效率、运转噪音有要求的工业设备通风部位使用，安装时需保证外圈安装面的平面度，避免压紧后罩体出现变形，导致筋条与扇叶的间隙不均匀。
