带尺寸标注的白炽灯泡结构设计图纸

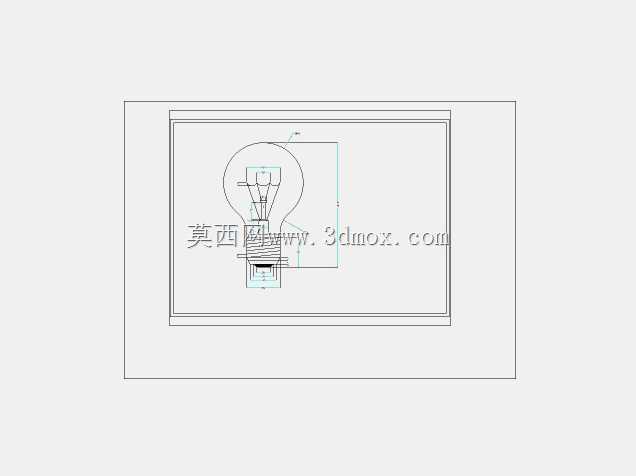

日常照明场景里最常见的白炽灯泡，看似结构简单，实则每一处尺寸都经过多轮适配验证，才能匹配通用灯座的安装要求，实现稳定的通电发光功能。这份二维结构图纸完整还原了白炽灯泡的全尺寸轮廓，从玻璃泡壳的曲面弧度到金属灯头的螺纹参数，每一处标注都对应实际量产的装配要求，可直接作为三维建模的基准参考，也能用于教学场景下的结构认知练习。

从结构拆分来看，白炽灯泡主要分为玻璃泡体、内部灯丝支撑结构、金属灯头三个核心部分。玻璃泡体采用R60的球面轮廓，整体泡壳最大直径控制在60mm，泡壳总高度从顶端到灯头衔接处为75mm，这个尺寸既保证了内部灯丝有足够的散热空间，避免灯丝工作时局部温度过高加速老化，也能适配绝大多数民用、工业用灯罩的内部容纳空间，不会出现泡壳过大卡入灯罩、或是泡壳过小导致光照覆盖范围不足的问题。泡壳与金属灯头的衔接处做了收腰过渡，收腰位置的直径为35mm，过渡段长度15mm，这个结构一方面可以增强玻璃与金属灯头粘接时的结构强度，避免灯泡安装拧动时玻璃部分与金属灯头脱落，另一方面也能在泡壳内部形成支撑台阶，固定内部的灯丝支架。

内部灯丝支撑结构的尺寸标注更为精细，灯丝的有效发光段长度设置为20mm，距离泡壳顶端的垂直距离为50mm，这个位置刚好处于泡壳的光学中心区域，点亮后光线可以通过球面泡壳均匀向外发散，不会出现局部光照过强、暗区明显的问题。支撑灯丝的两根金属导丝间距为10mm，导丝底部穿过玻璃密封芯柱连接到金属灯头的两个电极，芯柱位置的密封直径为15mm，密封段长度25mm，这个尺寸既可以保证导丝的绝缘隔离，避免两极短路，也能维持泡壳内部的真空密封性，防止空气进入导致灯丝高温氧化烧断。

金属灯头部分采用标准的螺纹结构，螺纹段总长度为30mm，螺纹大径26mm、小径24mm，完全匹配通用E27灯座的安装参数，安装时拧入灯座的有效啮合长度不低于20mm，足以保证灯泡安装后的结构稳定性，不会因为轻微震动出现松动脱落的问题。灯头底部的接触电极直径为10mm，突出灯头端面2mm，侧面螺纹作为另一极，两个电极之间通过绝缘玻璃材料隔离，绝缘段厚度3mm，可承受220V民用电压下的绝缘要求，不会出现电极击穿短路的风险。灯头最底端做了45度倒角，倒角尺寸2mm，方便安装时快速对准灯座螺纹入口，减少安装时的对位难度，避免螺纹错牙导致的灯头损坏。

在实际工程应用中，这类灯泡的结构尺寸设计需要同时兼顾光学性能、安装适配性、结构强度三个核心维度。如果泡壳球面半径过小，灯丝发出的光线折射角度会出现偏差，导致光照范围收窄，照明区域边缘出现明显的明暗分界；如果螺纹段尺寸偏差超过0.2mm，就会出现拧入灯座过紧滑牙、或是过松接触不良的问题，直接影响灯泡的正常使用。这份图纸上的所有尺寸标注都严格遵循通用照明元件的行业规范，每一处公差都控制在合理范围内，不管是用于三维建模时的轮廓参考，还是用于教学场景下的机械制图练习，都能提供准确的结构基准。建模时可以先根据标注的轮廓尺寸绘制旋转截面，通过旋转特征生成泡壳和灯头的基础实体，再根据内部支撑结构的尺寸绘制导丝和灯丝的细节，最终还原出完整的白炽灯泡结构模型，整个建模过程可以充分练习旋转特征、草图尺寸约束、装配配合等基础建模操作，适合入门级建模学习者练习基础操作逻辑，也能帮助结构设计从业者理解通用照明元件的尺寸适配逻辑。
