法兰连接式减压阀工业管路调压结构

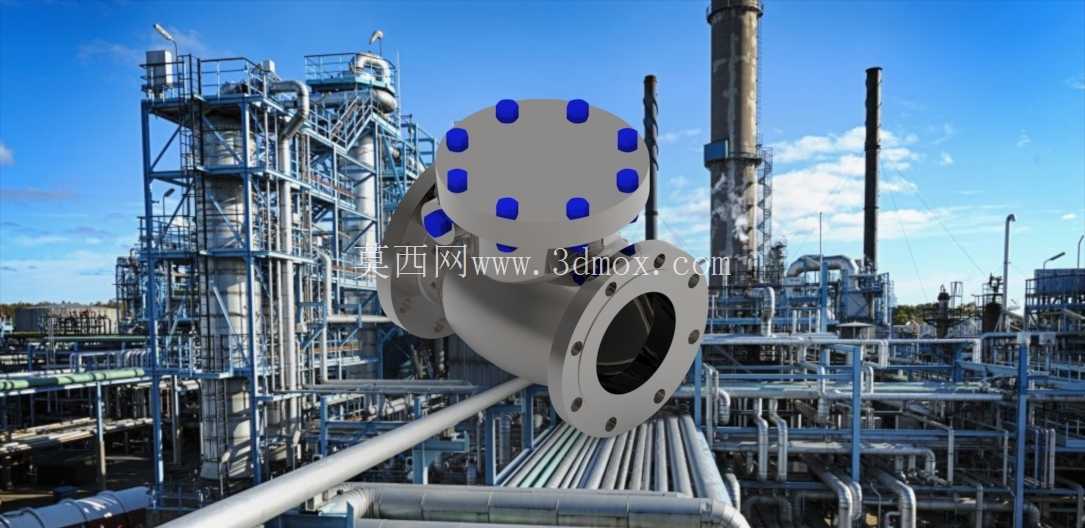

　　在石化、煤化工、长输流体管线等工业场景中，减压阀是保障下游管路压力稳定、避免超压损坏仪表与终端设备的核心元件，本次呈现的法兰连接式减压阀结构，针对中高压工业管路的调压需求做了针对性的结构适配。从实际安装边界来看，该阀采用双法兰对接结构，侧部法兰用于接入上游高压来流，端部法兰连通下游低压管路，法兰盘上的螺栓孔位按照通用管路法兰标准排布，可直接匹配同公称通径的工业管路法兰，无需额外制作转接件，安装时需注意预留阀盖上方的操作空间，方便后期对调压组件进行检修与压力校准。

　　从设计思路层面，该结构将调压腔与主流道做了隔离式布局，阀盖端采用多螺栓均布紧固的密封结构，蓝色标识的紧固螺栓沿阀盖圆周均匀排布，保证高压工况下密封面受力均匀，避免出现局部应力集中导致的密封泄漏问题；流道内部的阀芯导向结构做了加长处理，可降低流体冲刷带来的阀芯偏磨问题，延长阀内件的实际使用寿命。在实际用途上，该阀可将上游输入的高压流体（包括工业水、蒸汽、轻质油品等常规工业介质）稳定调节至下游设备允许的工作压力区间，当上游压力出现波动时，阀内的弹簧-膜片感应结构会自动调整阀芯开度，维持下游压力的稳定，避免压力骤升损坏下游的流量计、压力表、反应容器等精密设备。

　　从功能特性来看，该结构的流道采用平滑过渡设计，减少了流体在阀腔内的紊流与压损，相比直角式减压阀更适合大流量、长距离的输送管线；阀体采用铸钢材质的等壁厚设计，在保证承压能力的同时控制了整体重量，法兰密封面采用突面结构，适配常用的非金属平垫片与金属缠绕垫片，可覆盖多数中低压工业工况的密封需求。建模过程中对阀内的阀芯行程、弹簧预紧位置都做了参数化约束，可根据实际工况的调压范围快速调整相关尺寸参数，适配不同公称压力、不同通径的管路选型需求，结构细节上还原了螺栓凸台、密封槽、流道圆角等实际加工特征，可直接用于管路布局的干涉检查、安装模拟以及后续的工程图导出工作。
