气动驱动半凸耳蝶阀结构设计

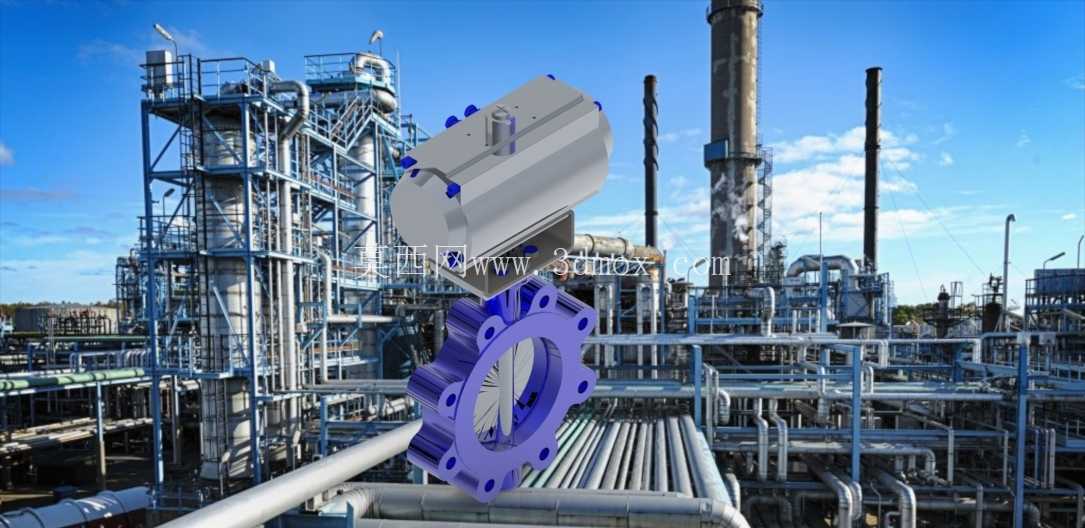

　　这款半凸耳结构蝶阀的三维建模，核心围绕化工、油气输送类厂区的架空管路截断与调节需求展开，区别于对夹式蝶阀的安装局限，半凸耳的阀体结构在单侧拆卸维护时，不会影响另一侧管路的密封固定，适配厂区内多支路并行的管廊布局，尤其适合后期需要频繁单侧检修、更换密封件的工况场景。从功能实现逻辑来看，上部配套的气动执行器采用双作用齿轮齿条传动结构，可通过气源压力快速驱动阀板做90度回转，响应速度能满足管路紧急截断的工况要求，执行器与阀体的连接支架做了同轴度定位设计，避免长期回转动作下的连接偏移，降低阀杆密封件的偏磨概率。

　　阀体的流道部分做了全通径流线型过渡处理，阀板边缘的密封贴合面采用球面弧度匹配设计，相比平面密封结构，在低压差工况下的密封泄漏率更低，同时减少介质流经阀板时的紊流冲击，降低管路运行的振动与噪音。设计过程中优先考虑了安装边界的适配性，阀体两侧的凸耳螺栓孔做了跨法兰标准兼容处理，可适配同压力等级下不同标准的配对法兰，安装时不需要额外加工过渡连接件，阀杆的轴向定位采用上下双轴承支撑结构，可承受大口径管路下介质侧压带来的径向载荷，避免阀板长期受介质冲击出现下垂卡涩。

　　外形尺寸上，执行器的外轮廓宽度控制在阀体法兰外径的1.2倍范围内，不会在密集排布的管廊中占用过多侧向安装空间，阀体底部的凸耳端面做了定位止口设计，安装时可快速与配对法兰完成同轴对位，减少现场安装的找正工作量。阀板的转轴密封采用多层填料组合结构，可在不拆解阀体的情况下在线压紧填料压盖，补偿密封件的长期磨损量，适配化工介质输送场景下的长周期运行维护需求。
