Neutrik NC3FD-LX三芯XLR母插座结构设计

　　这款三芯XLR母插座是专业音频系统里应用极广的接插件，常见于调音台、功放、专业音箱、舞台音频接口、演播室拾音设备的面板安装场景，用来实现平衡音频信号的稳定传输，相比大二芯、莲花头这类非平衡接插件，它的锁止结构能避免演出、设备搬运过程中接头意外松脱，三芯分别对应信号地、热端、冷端的平衡传输逻辑，可有效抵消长距离布线时引入的电磁干扰，是专业音视频工程里的标准配置接插件。

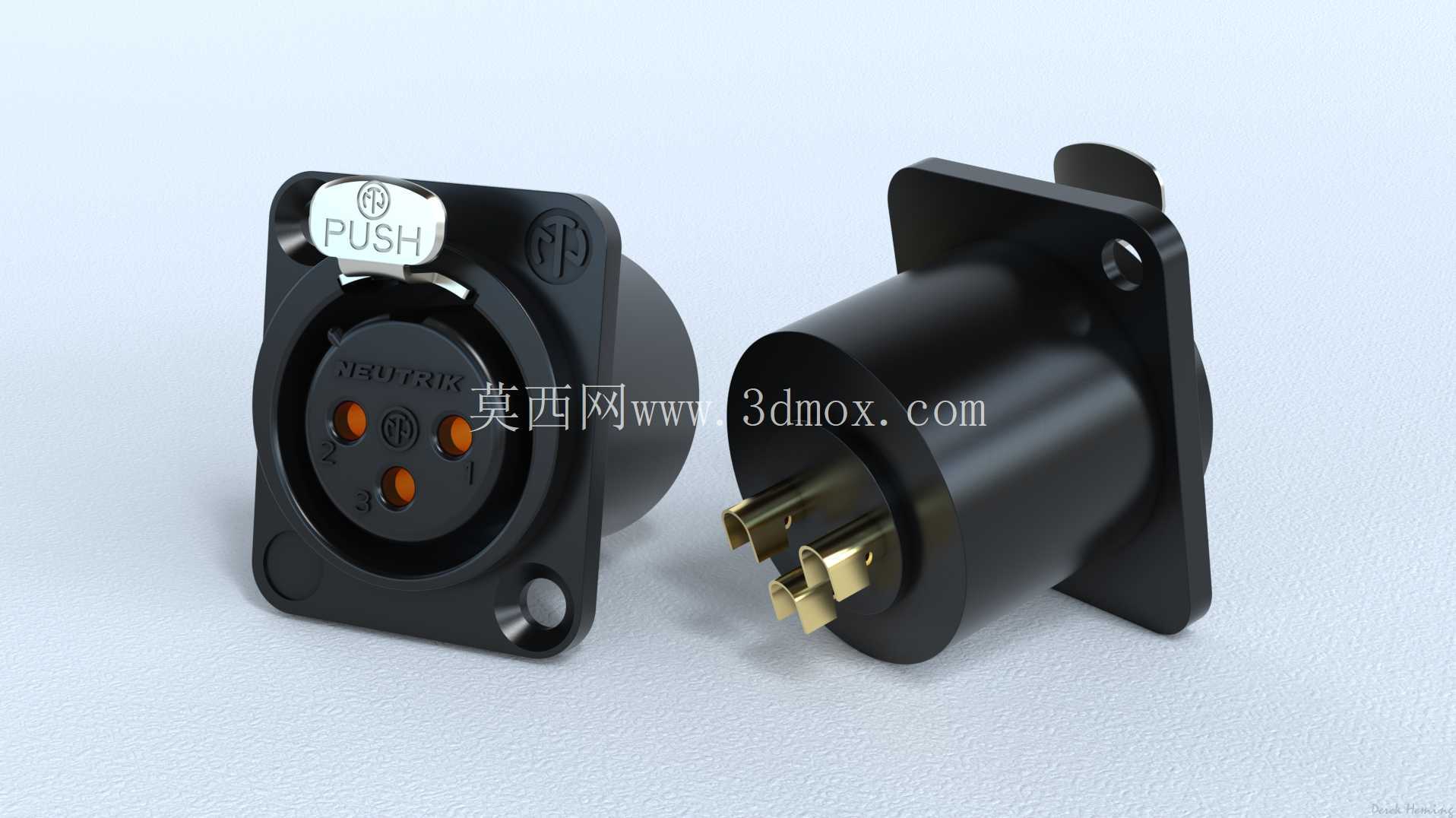

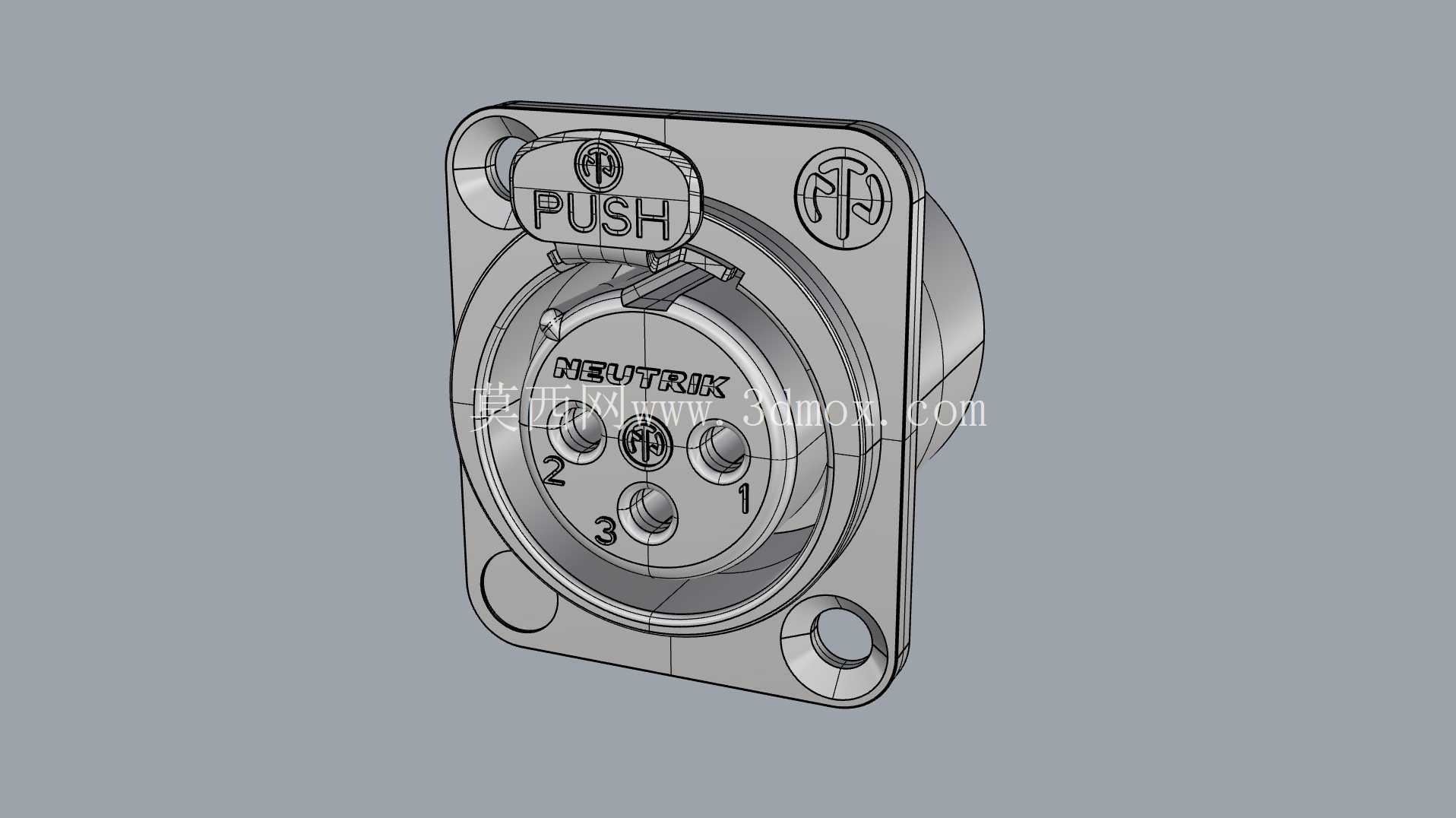

　　从结构设计来看，这款插座采用方形法兰盘安装形式，法兰盘上预留两个对称的安装孔位，适配设备面板的标准开孔尺寸，安装时从面板外侧推入开孔，通过两颗螺丝从正面锁紧即可完成固定，法兰盘与面板贴合的端面做了平整处理，能保证安装后无突出缝隙，适配1.5-3mm厚度的金属或塑料设备面板。插座前端的插接端做了导向倒角，公头插入时可自动对位，内部三个镀金接触插套采用弹性铜材冲压成型，插拔寿命可达数千次，接触电阻稳定，不会因为长期插拔出现信号衰减的问题；前端面设置了PUSH标识的锁止释放按键，公头插入后自动卡紧锁止，按下按键即可拔出公头，操作逻辑符合专业音频从业者的使用习惯。

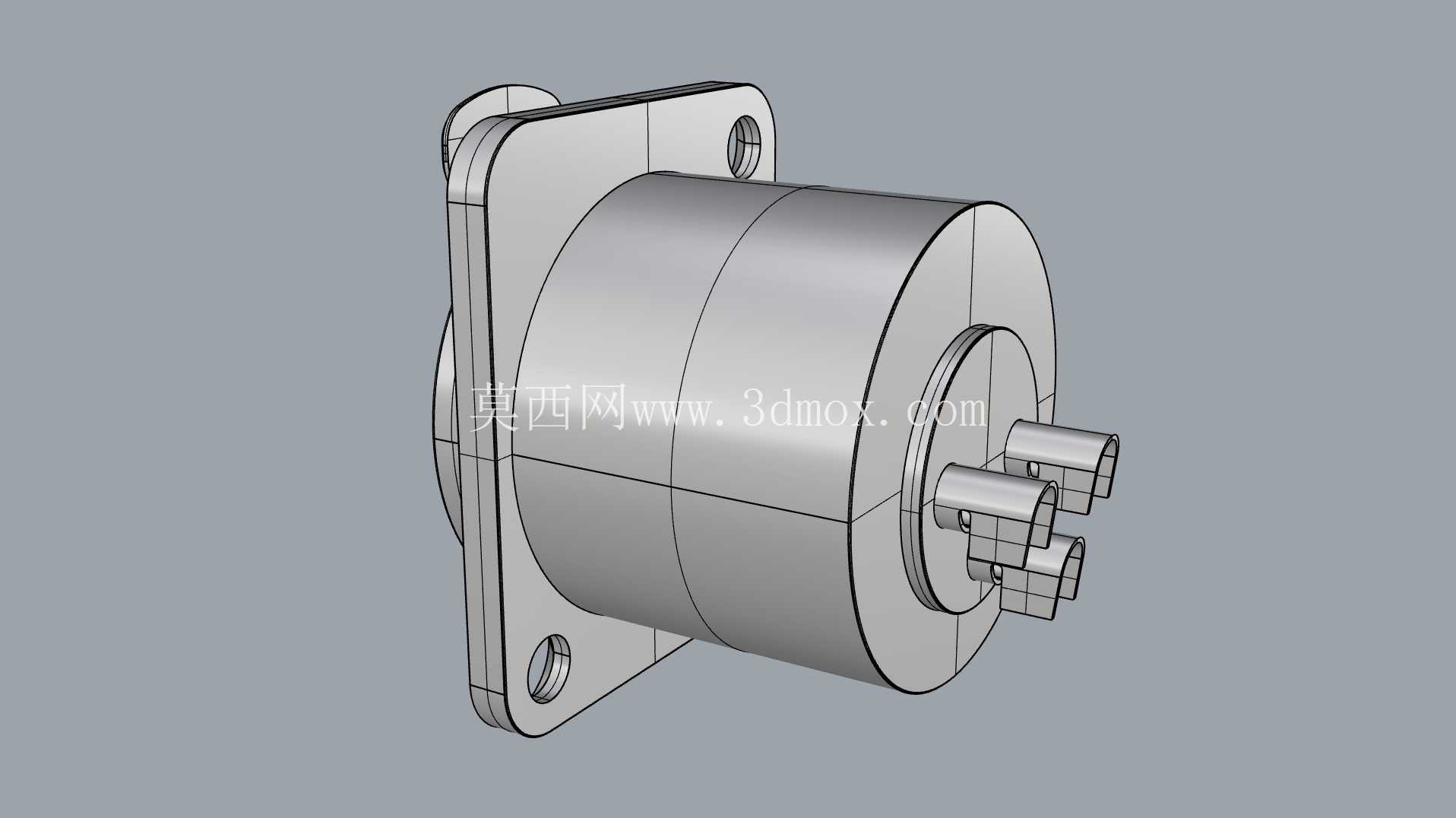

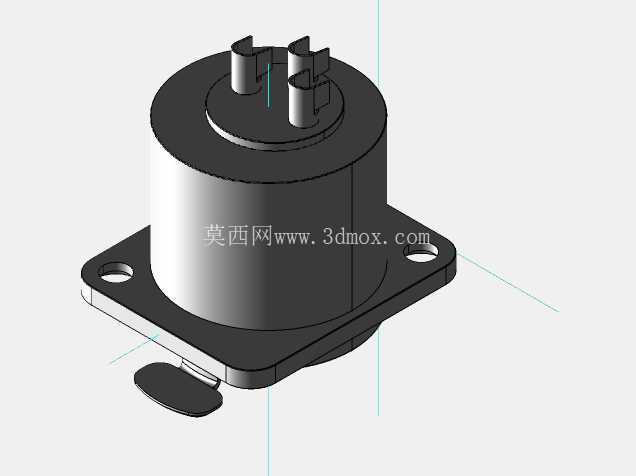

　　插座的主体外壳采用阻燃工程塑料注塑成型，绝缘性能满足安规要求，内部的插套与塑料壳体之间做了防转定位结构，避免多次插拔后内部插套出现转动错位，焊接端位于插座尾部，三个焊杯分别做了大小区分，对应不同引脚的接线顺序，焊杯表面做了镀锡处理，方便现场焊接作业，不会出现虚焊、吃锡困难的问题。建模过程中还原了实物的所有装配间隙，法兰盘与壳体的配合公差、插套与壳体的定位尺寸、锁止按键的活动行程都按照实物测绘尺寸还原，可直接用于设备面板的开孔校核、接插件装配干涉检查，也可用于音频设备的整机结构BOM搭建、装配模拟。

　　在实际选型应用中，这类XLR母插座需要匹配对应公头的插接深度，建模时严格按照英制尺寸标注的产品参数还原，插接腔的深度、插套的伸出长度都和实物一致，不会出现装配时公头插不到位或者顶坏内部结构的问题；外壳的外径尺寸、法兰盘的对角安装孔距都做了精确还原，设计设备面板时可直接调用模型做开孔排布，不用反复核对二维手册的尺寸参数，能大幅缩短结构设计阶段的选型校核时间。
