Neutrik三芯XLR公座音频接插件结构

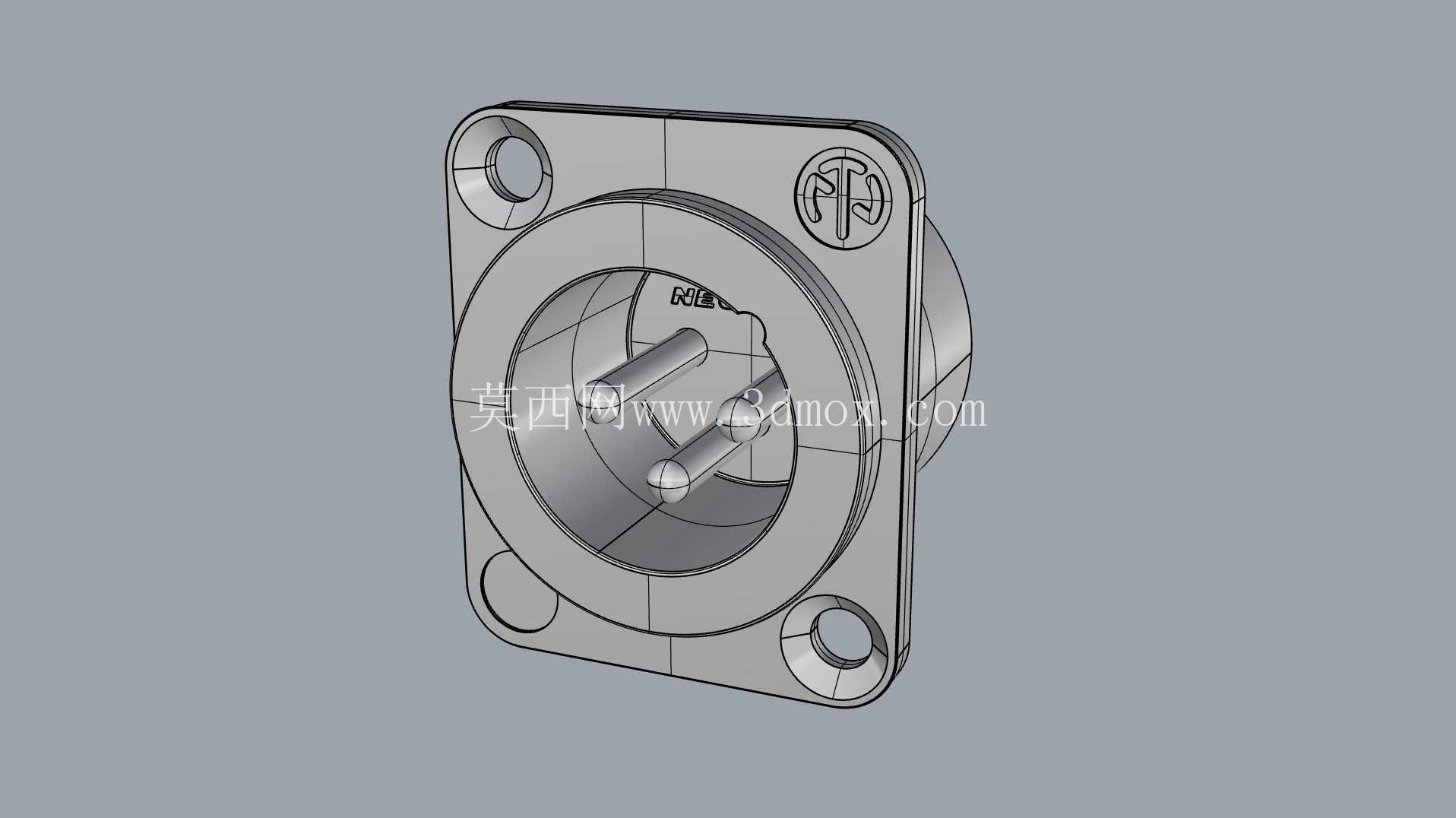

　　这款三芯XLR公座接插件，是专业音频链路里应用极广的面板安装型接口，常见于调音台、功率放大器、专业音箱、舞台音频接口设备的面板端，作为平衡音频信号的输入端口使用，和配套的XLR母头对插后，可实现低阻抗平衡音频信号的稳定传输，能有效抵消长距离布线带来的共模干扰，是专业扩声、录音棚设备、固定安装音频系统里的标准接口部件。从结构设计来看，这款接插件采用方形法兰安装形式，法兰盘上预留两个对角布置的安装通孔，适配M3规格的面板固定螺丝，安装时可直接嵌入设备面板预先开好的对应尺寸开孔，法兰盘贴合面板表面后锁付螺丝即可完成固定，安装边界清晰，不会和面板内部的其他电路、结构件产生干涉。

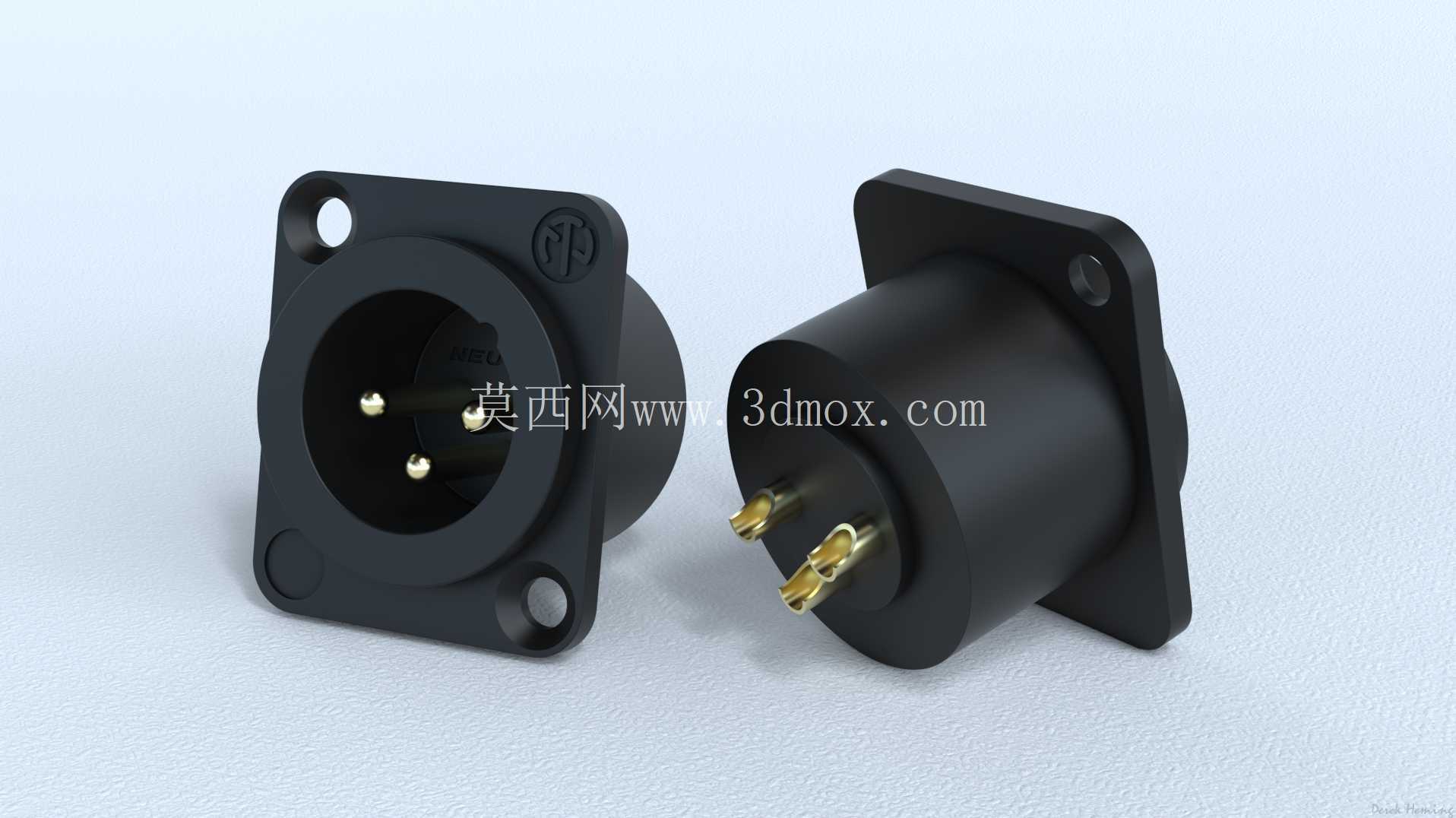

　　接插件的插合端设置三个镀金插针，插针按照行业标准的等边三角形排布，公母插合时具备防呆特性，不会出现插反损坏插针的情况，镀金层的设计可以降低接触电阻，长期使用也不容易出现氧化导致的接触不良、信号衰减问题。接插件的主体外壳采用绝缘工程塑料注塑成型，外壳表面做了哑光防滑处理，法兰盘表面压制有品牌标识，整体结构强度足够，日常插拔过程中不会出现外壳开裂的情况。建模过程中，首先确定法兰盘的安装基准面，以面板贴合面作为Z向零点，先绘制法兰盘的方形外轮廓，定位两个安装孔的中心距，再向后延伸出接插件的筒体部分，筒体的外径尺寸适配标准面板开孔尺寸，保证安装时可以顺利嵌入开孔。

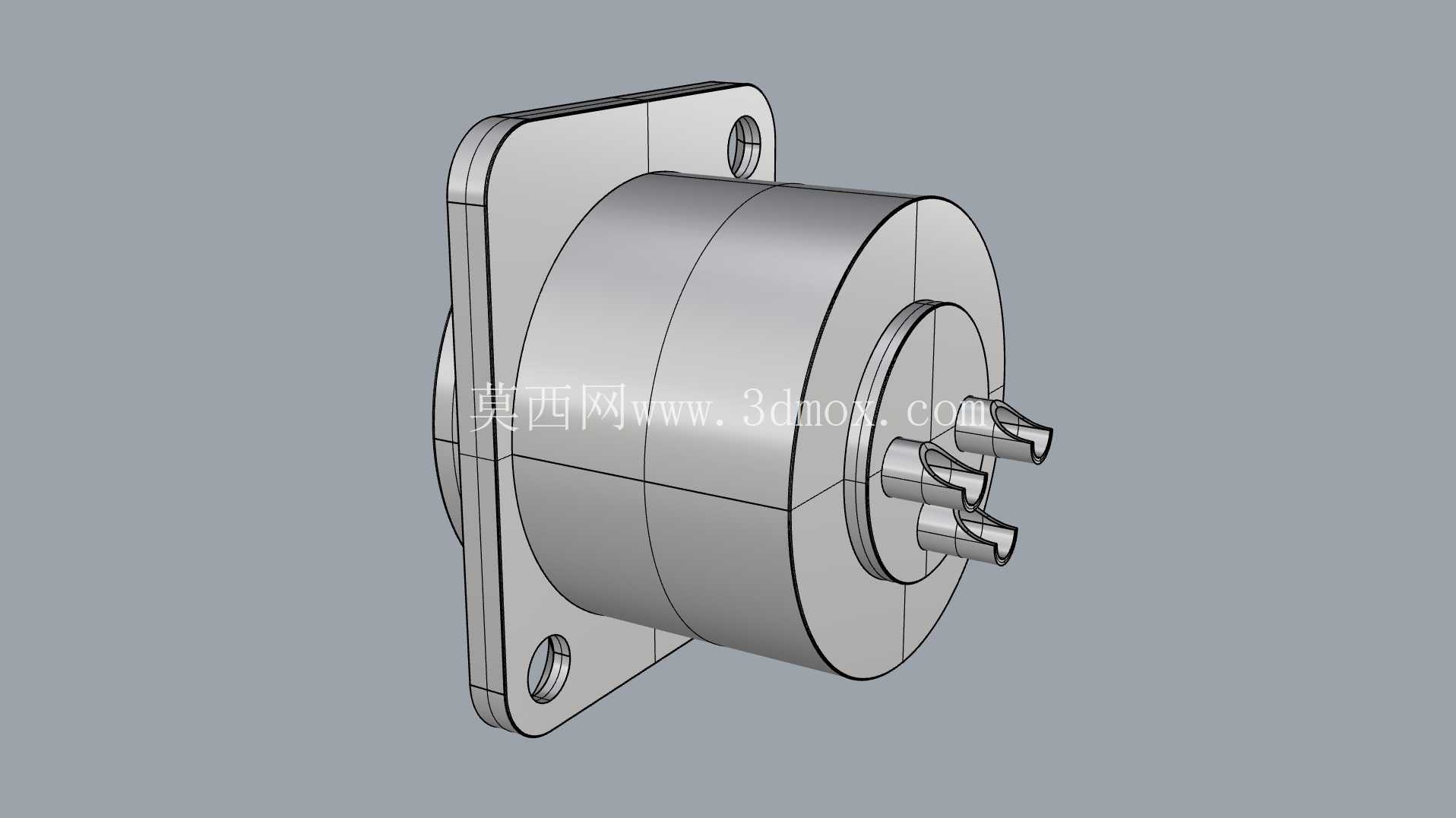

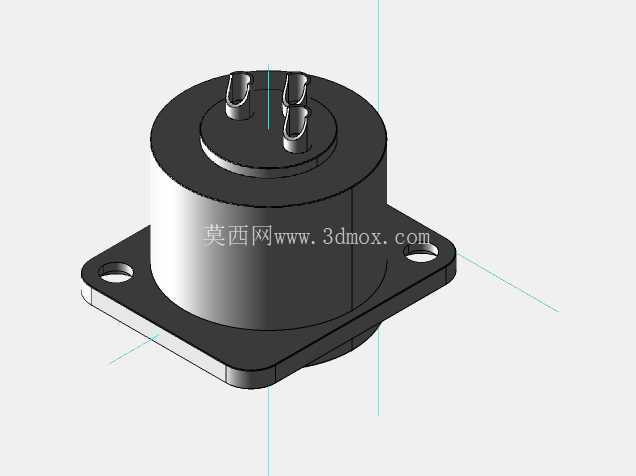

　　插针部分单独建模，按照标准引脚间距定位三个插针的位置，插针的根部做了台阶定位结构，和内部的绝缘基座配合固定，不会出现插针松动移位的情况。接插件尾部的焊杯结构也做了还原，焊杯的尺寸适配常规音频线的线芯焊接，实际生产装配时，线缆穿过尾部的应力消除结构后，线芯分别焊接到对应引脚的焊杯上，再装配尾部的线卡即可完成线缆端的组装。这类面板安装型XLR接口，在选型时需要重点关注法兰盘的安装孔距、筒体嵌入深度，避免出现设备内部空间不足无法安装的问题，同时插针的同心度也会直接影响插拔手感和接触可靠性，建模时严格按照实物的装配公差做了配合间隙预留，插合面的导向倒角也做了还原，公母对插时可以顺利导入，不会出现插针顶弯的情况。

　　在专业音频设备的结构设计中，这类接口的排布需要预留足够的插拔操作空间，相邻两个XLR接口的中心距要满足手指插拔的操作空间需求，避免出现插头插好后旁边的接口无法操作的问题，这款接插件的法兰外形尺寸紧凑，在多接口并排排布的场景下也能合理利用面板空间。
