布泰快夹式压紧锁固工装夹具

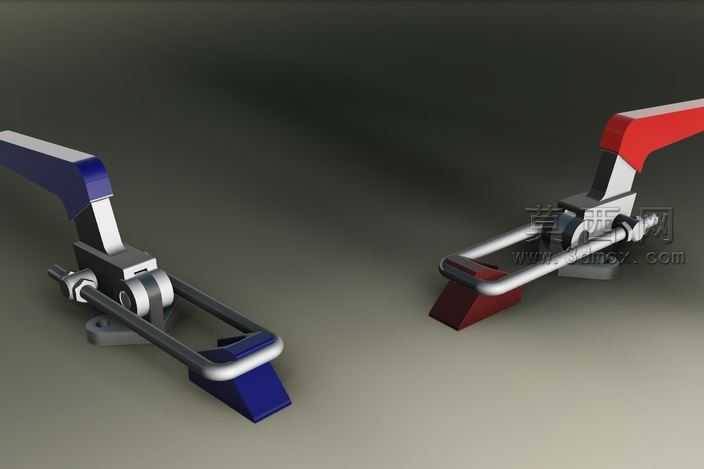

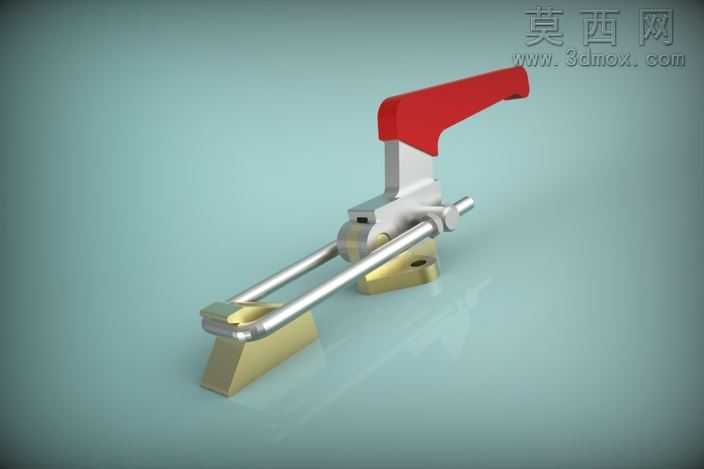

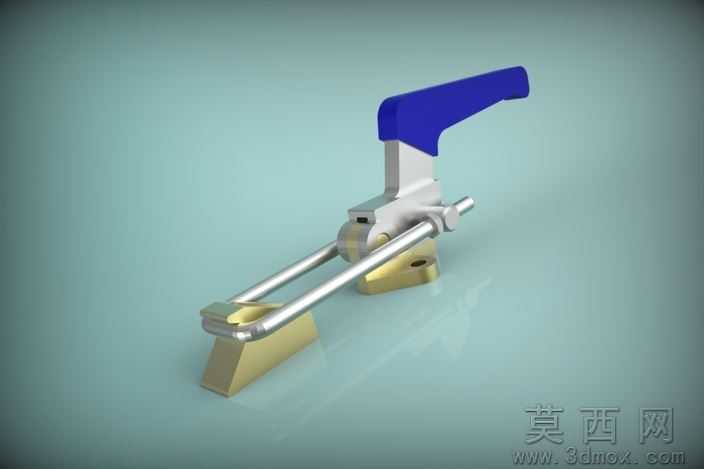

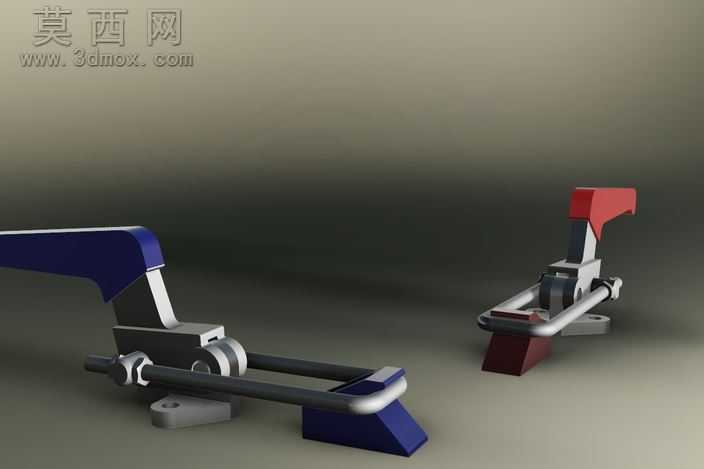

本作品为手动快夹式压紧锁固工装的三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差规范，对各活动铰接部位的配合间隙、安装底座的定位孔位、压臂的行程范围都做了精准的参数约束，确保模型可直接导出用于工程出图与实物加工。渲染阶段采用工作室级布光方案，主光源从侧上方45度角投射，搭配柔光补光弱化结构硬阴影，同时添加环境反射贴图模拟金属材质的真实反光效果，背景采用低饱和度渐变灰调，突出夹具本身的结构层次与材质质感。材质分配上，铰接销轴、连杆传动部件采用哑光磨砂金属材质，还原钢制零件的表面处理效果；操作压臂与压头部位分别采用深蓝色、红色哑光工程塑料材质，区分操作区域与压紧工作面，同时符合工业工装的色彩标识规范；安装底座采用铸铁质感材质，表面添加细微的颗粒纹理，还原铸造基座的真实质感。结构设计上采用连杆死点锁止原理，当压下操作臂至行程终点时，传动连杆越过机械死点位置，可在无额外锁止结构的情况下实现稳定压紧，即便承受反向工作载荷也不会松脱，压头部位做了加宽防滑处理，可适配不同厚度的工件压紧需求，底座预留标准安装孔位，可直接固定在工作台面或工装板上使用。设计思路围绕快速装夹的使用场景展开，整体操作行程短、施力省力，单手握持即可完成压紧与释放动作，适合焊接工装、木工装配、零件检测等需要频繁装拆工件的工位使用，建模过程中对所有活动部件做了运动仿真约束，可模拟完整的开合、压紧动作流程，验证了结构运动无干涉、锁止位置稳定可靠，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能缩小了整体体积，适配狭小工位的安装使用需求。
