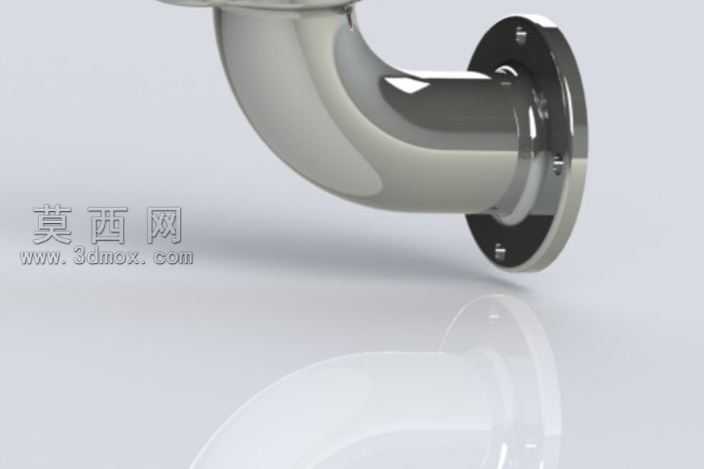

镀铬法兰式90度弯头连接结构

该作品为管道系统用90度法兰连接弯头三维模型，建模阶段以工业管道流体转向的实际工况为核心设计依据，先通过草图绘制弯头的中心曲率路径，严格匹配工业管道常用的弯曲半径规范，保证流体流经时的阻力处于合理区间，避免出现湍流、压损过大的问题。建模过程中对两端的法兰结构做了精细化处理，分别绘制了法兰盘的密封面、螺栓孔位、定位凸台等细节，法兰盘的厚度、螺栓孔的分布圆直径均参考通用五金管件的标准尺寸设定，保证模型具备实际生产参考价值。弯头主体采用等壁厚扫掠成型，内壁光滑无多余凸起，外壁过渡圆角做了优化处理，避免应力集中问题。材质渲染阶段选用镀铬金属材质，调整了金属粗糙度、反射强度参数，还原镀铬层光亮顺滑的金属质感，同时对法兰密封面做了细微的纹理处理，区分加工面与非加工面的视觉差异，让模型的真实感更强。结构设计上，两端法兰分别对应不同的对接场景，一端为平面法兰可对接平面管路接口，另一端带定位凸缘的法兰可实现快速对位安装，弯头与法兰的连接位置做了加厚过渡处理，提升结构的整体强度，能够承受常规管道系统的工作压力。整个建模过程严格遵循机械设计的尺寸规范，所有结构特征参数均可直接对接生产加工环节，渲染效果清晰展现了产品的外观质感与结构细节，可用于产品展示、管路装配模拟、工程方案演示等多种场景，能够帮助设计人员快速完成管路系统的布局验证，也可作为五金管件类产品的设计参考模板，为同类型产品的建模设计提供标准化的结构参考。
