美标NEMA 6-50R工业电源插座结构

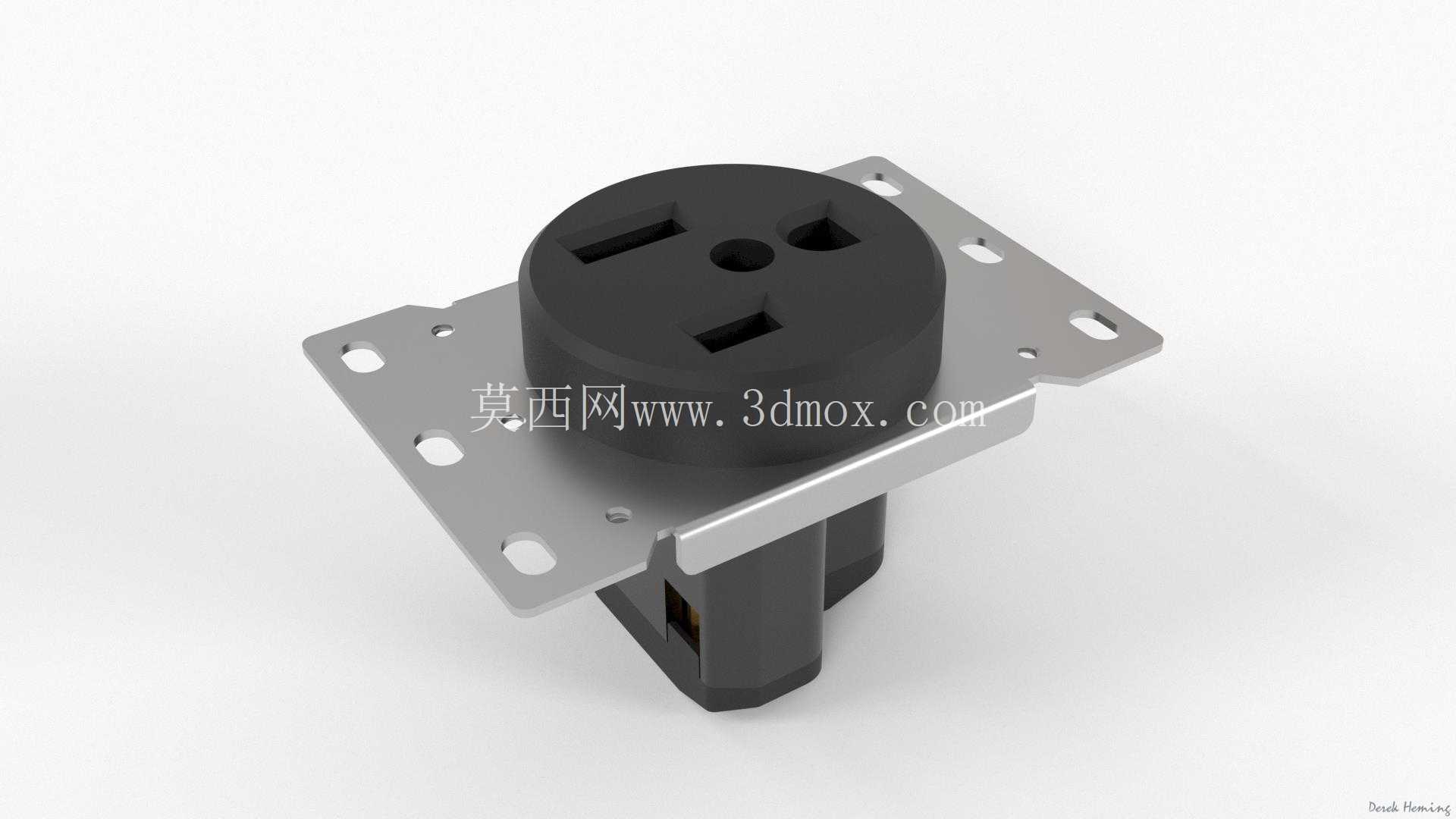

　　这款工业级电源接插件主要面向大功率固定式供电场景设计，常见于车间焊接工位、小型工业设备供电点位、商用大功率电器固定安装区域，作为墙面或设备端的母端供电接口使用，可承载50A电流、适配250V交流供电回路，是北美制式供电体系里大功率单相设备的标准接插接口。从结构设计来看，插座主体采用绝缘耐温的工程塑料作为基座载体，内部嵌装导电铜件，前端的插孔布局严格遵循NEMA 6-50R的标准规范，两扁一圆的插孔形态可避免与低电流规格插座误插，从物理结构上杜绝错接风险。

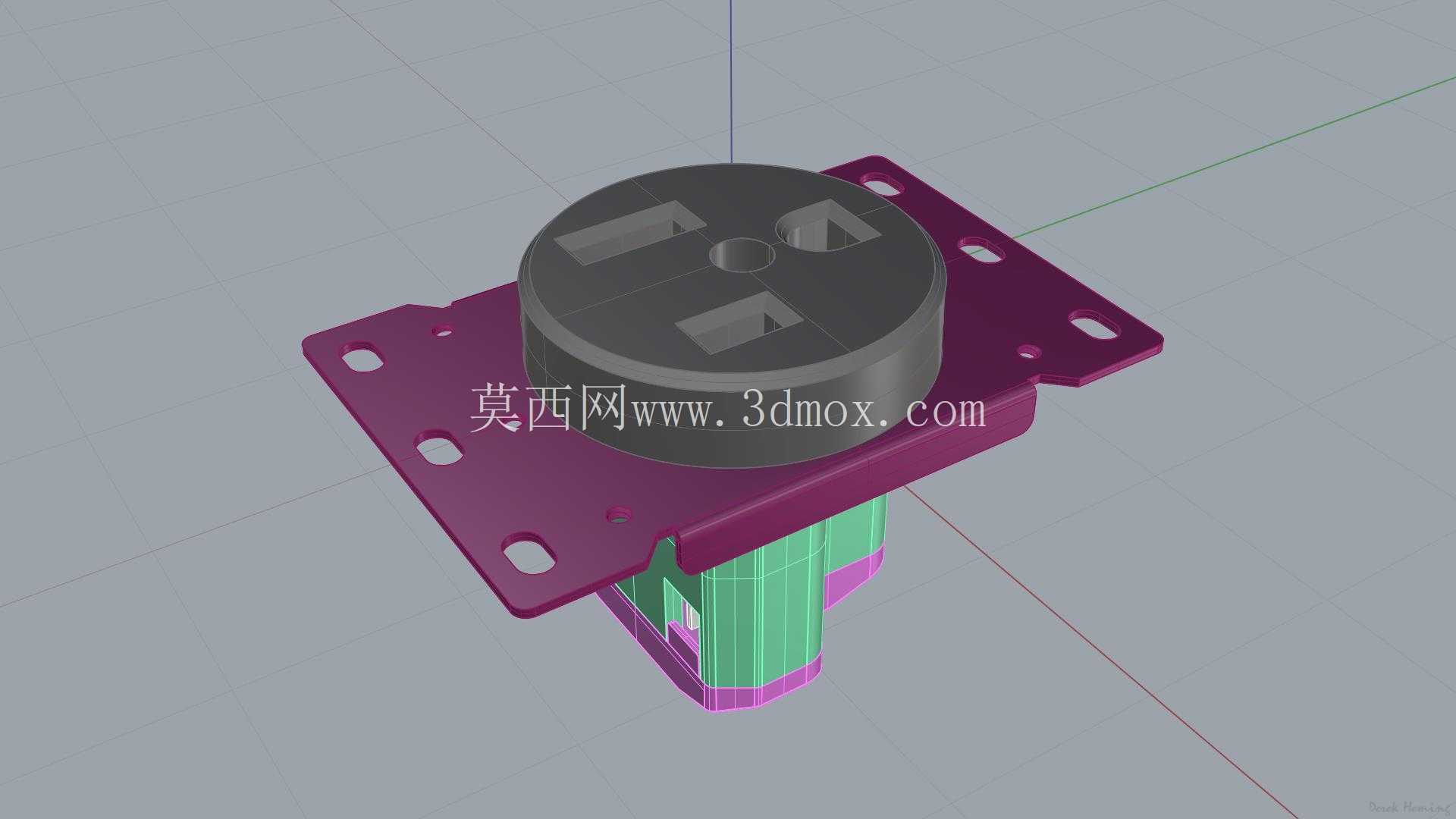

　　安装法兰采用镀锌钢板冲压成型，法兰面上预留的多个腰型安装孔可适配不同孔距的预埋底盒或设备面板安装位，腰型孔的设计预留了安装调整余量，降低现场安装时的对位精度要求，法兰与绝缘基座之间通过卡扣与嵌装螺母实现刚性连接，长期插拔使用不会出现基座松脱移位的问题。建模过程中完全依托实物卡尺测绘完成，所有尺寸单位采用英制，完全匹配北美工业配件的尺寸标注习惯，插孔的中心距、插合深度、法兰安装孔的边距、基座本体的外轮廓尺寸均严格对照实物测量值还原，安装边界完全符合实际产品的装配要求，可直接用于设备面板的开孔干涉检查、供电点位的布局模拟。

　　在实际工程应用中，这类插座常配套对应规格的公端插头使用，为电焊机、大功率工业烘干机、固定式小型空压机等设备提供可靠的电源连接，其外露安装的法兰结构可直接固定在设备壳体外侧或墙面预埋盒上，后端的接线腔体预留了足够的导线弯折空间，适配大线径电源线的接入作业，绝缘基座的爬电距离设计满足大功率供电的安全要求，可在车间多尘、常规温湿度的工业环境下长期稳定使用。建模时还原了产品的所有装配细节，包括法兰的冲压折边、基座的分型线、插孔的内部倒角结构，可直接用于产品演示、装配培训、设备布局仿真等场景，结构细节完全匹配量产实物的实际形态，不存在简化失真的问题。
