M8带弹簧螺栓叉形万向连接接头

　　这类带弹簧定位螺栓的M8规格叉形接头，在轻工自动化输送线、小型气动执行机构联动、仪器仪表调节阀连杆传动场景中应用十分广泛，核心作用是实现两个存在小幅角度偏差的传动部件之间的动力传递，同时补偿安装过程中产生的同轴度误差，避免连杆传动过程中出现卡滞、别劲的问题，降低传动副的额外磨损。

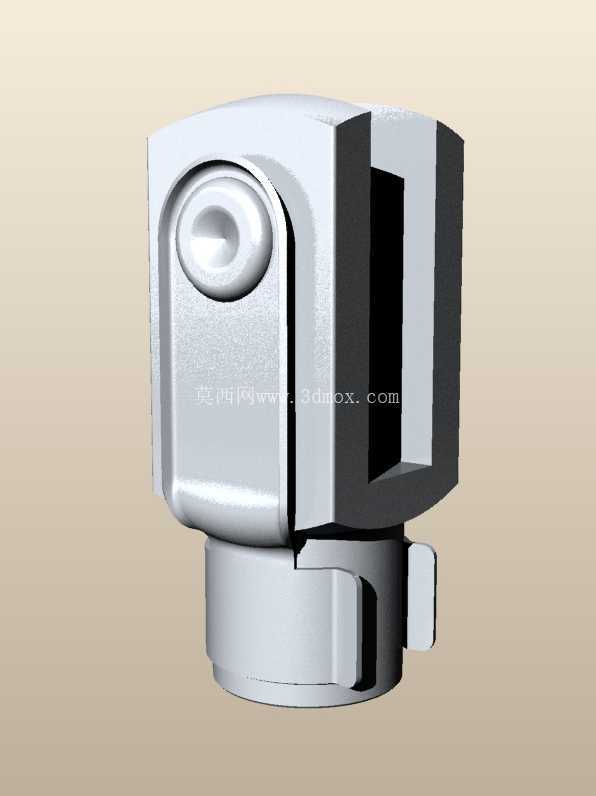

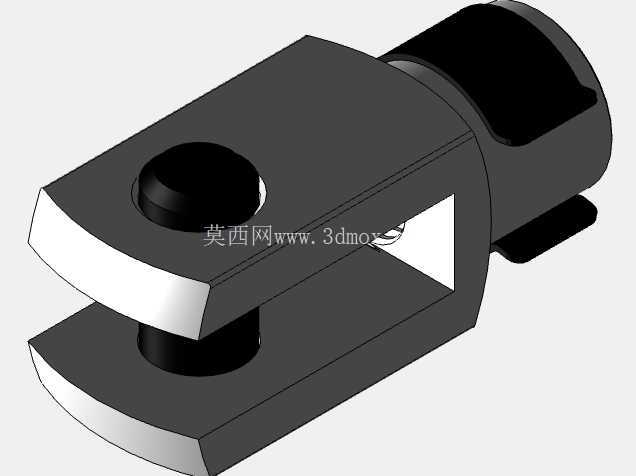

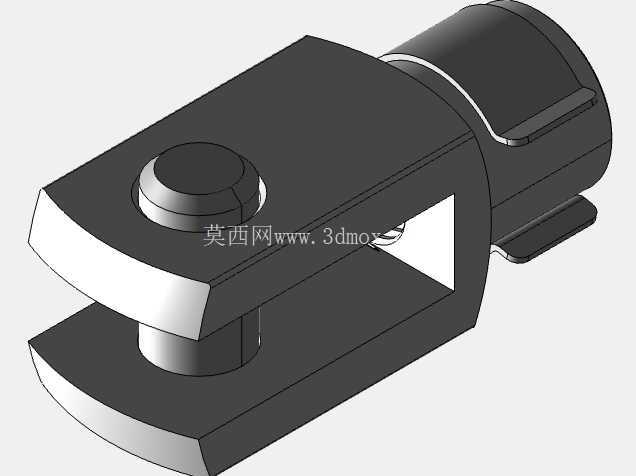

　　从结构设计逻辑来看，接头主体采用一体式U形叉座搭配底部圆柱连接端的构型，U形叉的开口槽宽度经过精准校核，刚好适配对应厚度的连杆耳片，槽壁的平行度公差控制在0.02mm以内，避免连接后出现侧向窜动；内置的弹簧销采用卡扣式定位结构，不需要额外的开口销或者锁紧螺母固定，安装时只需要将销体压入，到位后弹簧顶出的定位环会自动卡入叉座侧壁的限位槽，既可以保证销轴不会在传动过程中脱出，又能在需要拆卸维护时，用简单的尖嘴工具压下定位端即可快速拔出销轴，大幅提升现场装配和后期维护的效率。

　　底部的圆柱连接端做了对称的扁位结构，适配标准M8规格的锁紧螺母安装，安装时可以通过扁位卡入对应连接件的防转槽，避免传动过程中接头跟转松脱；整体的安装边界需要注意，U形叉的开口方向需要和传动摆动平面保持一致，允许的最大摆动角度为15度，超出这个角度会导致销轴和叉座孔壁出现硬接触，长期使用会造成孔位椭圆磨损，影响传动精度。

　　建模过程中需要重点关注几个配合尺寸的公差匹配：销轴和叉座孔的配合采用H8/f7间隙配合，既保证销轴转动灵活，又不会出现过大的旷量；弹簧的预压缩量经过反复校核，保证在常规振动工况下，销轴不会因为轴向窜动脱出，同时压入和拔出的力控制在15N到20N之间，兼顾连接可靠性和拆装便利性；叉座根部做了R2的圆角过渡，避免应力集中，在承受交变拉压载荷的时候，不会从根部出现断裂失效。这类接头相比传统的销钉固定式叉形接头，省去了额外的防松零件，整体结构更紧凑，适合在安装空间狭小的仪器仪表、小型自动化设备的连杆机构中使用，能够有效简化传动结构的设计，减少零件数量，提升整体机构的可靠性。
