木工机床用简易肘节式压紧夹具结构

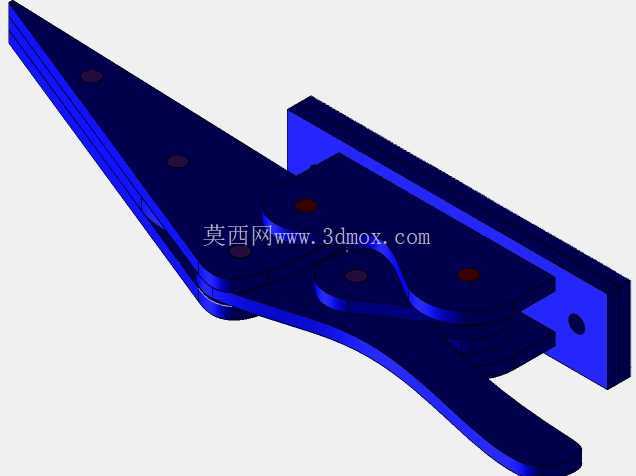

　　这款肘节夹具是针对小型木工数控加工场景设计的快速压紧构件，主要用于木工机床工作台面上的薄木板定位固定，解决小型木料加工时手动压紧操作繁琐、压紧力不稳定的问题，适配3mm厚度木板的装夹需求，在小型木工雕刻、木料修边、榫槽加工等工序中都能发挥作用。从结构设计来看，整体采用杠杆式肘节锁紧原理，通过手柄的扳动实现压头的下压与抬起，操作时仅需单手下压手柄即可完成锁紧，抬起手柄即可松开工件，单次装夹动作耗时不超过两秒，能够大幅提升小型木料批量加工时的装夹效率。

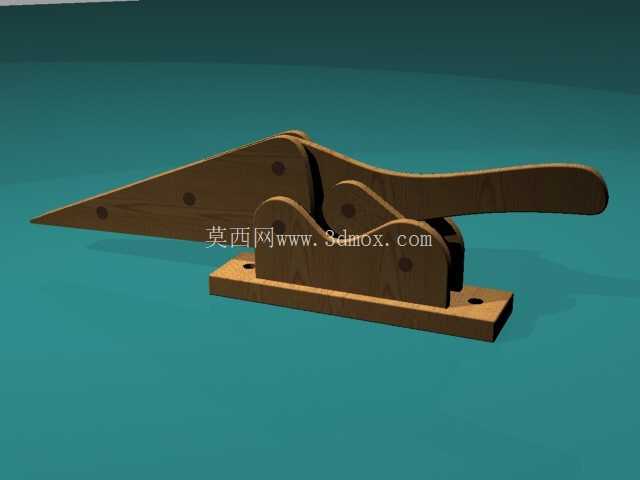

　　构件的主体采用层压木板加工而成，连接部位使用4mm直径的圆柱销作为铰接轴，这种选材搭配一方面降低了夹具的制作成本，木工从业者可利用日常加工剩余的边角料自行制作，另一方面木质主体与被加工木料接触时不会刮伤工件表面，避免金属夹具常见的压痕、硌伤问题。安装边界方面，夹具底座为平直板式结构，可通过螺栓直接固定在机床工作台的T型槽或者预设的安装孔位上，底座长度适配常规小型木工机床的工作台安装间距，压头的下压行程预留了足够的余量，可兼容2mm到5mm厚度的木板装夹，压头前端做了圆弧过渡处理，压紧时与木板表面为面接触，单位面积压力均匀，不会出现局部压溃薄木板的情况。

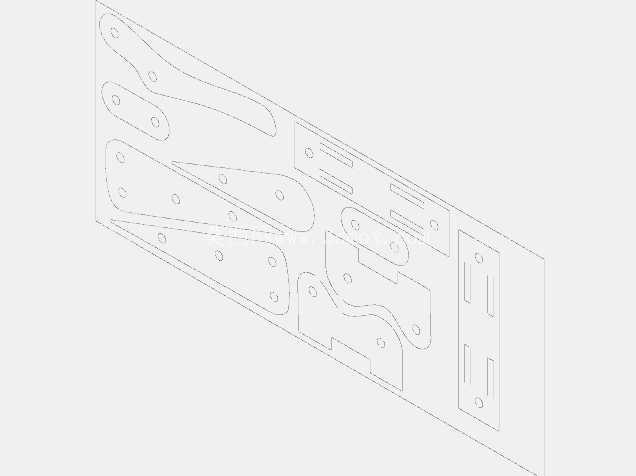

　　设计过程中充分考虑了木工加工的实际工况，铰接部位的销孔预留了微小间隙，避免木屑进入后出现卡滞问题，手柄长度经过力矩核算，普通人单手操作即可提供足够的压紧力，保证木料在铣削、雕刻过程中不会出现位移，同时不会因为压力过大导致薄木板变形。整体结构没有复杂的异形曲面，所有构件都可通过常规的木工切割、钻孔工艺完成加工，不需要特殊的加工设备，非常适合小型木工工坊、个人DIY爱好者自行制作使用，在木料的钻孔、切割、打磨等工序中都能提供稳定的装夹支撑，替代传统的螺栓压板式装夹，减少装夹辅助时间。
