实验室蒸馏装置用三英寸支撑环夹结构

　　这款三英寸规格的支撑环夹，核心应用场景集中在化学实验室蒸馏架配套、小型理化试验装置的辅助固定环节，是常压蒸馏、减压蒸馏操作中承托容器类部件的关键五金构件。实际使用时，夹体端可快速锁紧在标准直径的实验室支架立杆上，前端环形结构用来承托烧瓶、分液漏斗等玻璃或金属容器，配合旋钮式锁紧结构，可根据实验需求灵活调整环体的高度、水平角度，适配不同规格容器的架设需求，避免实验过程中容器滑落、倾斜导致的试剂洒漏风险。

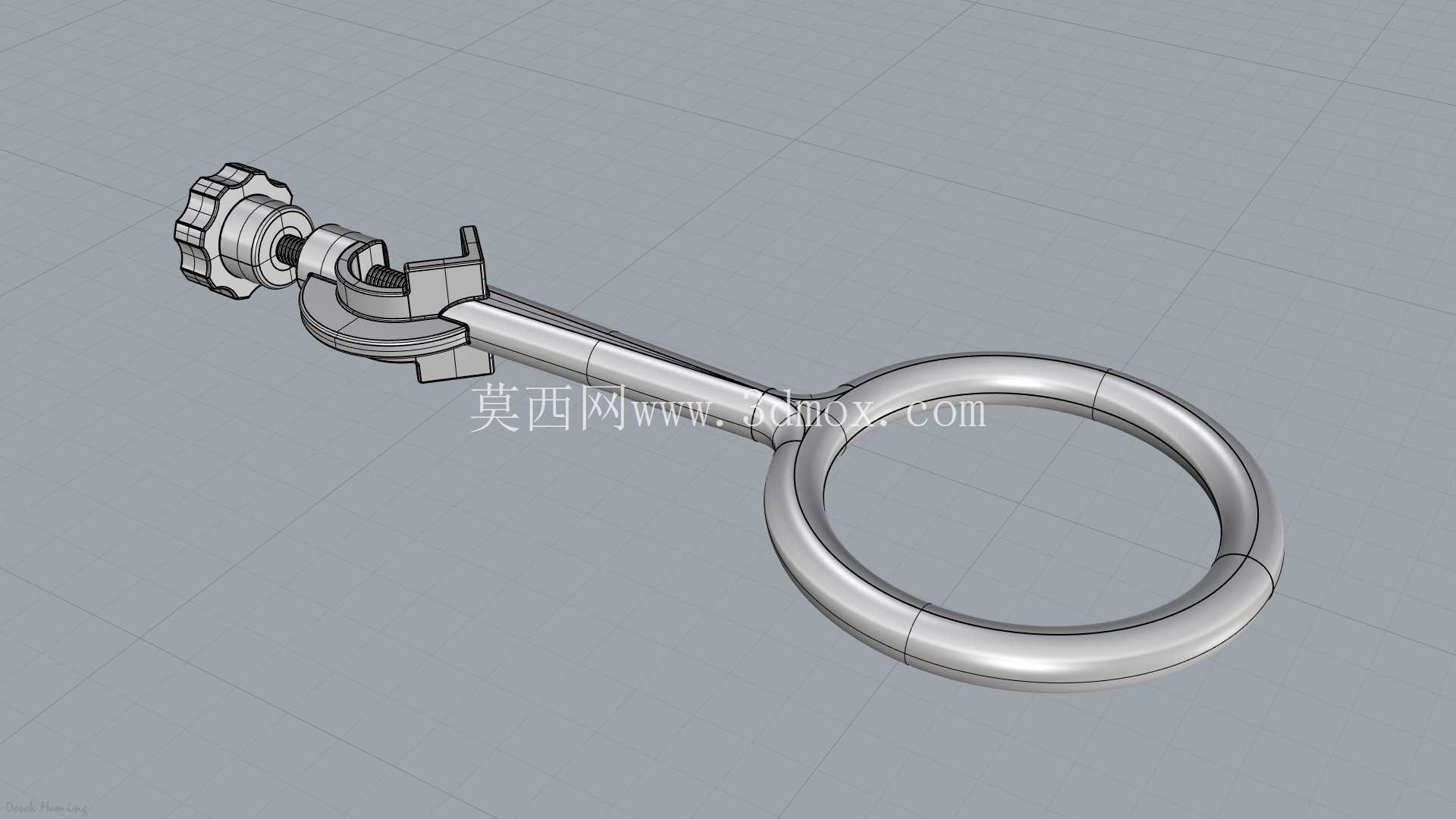

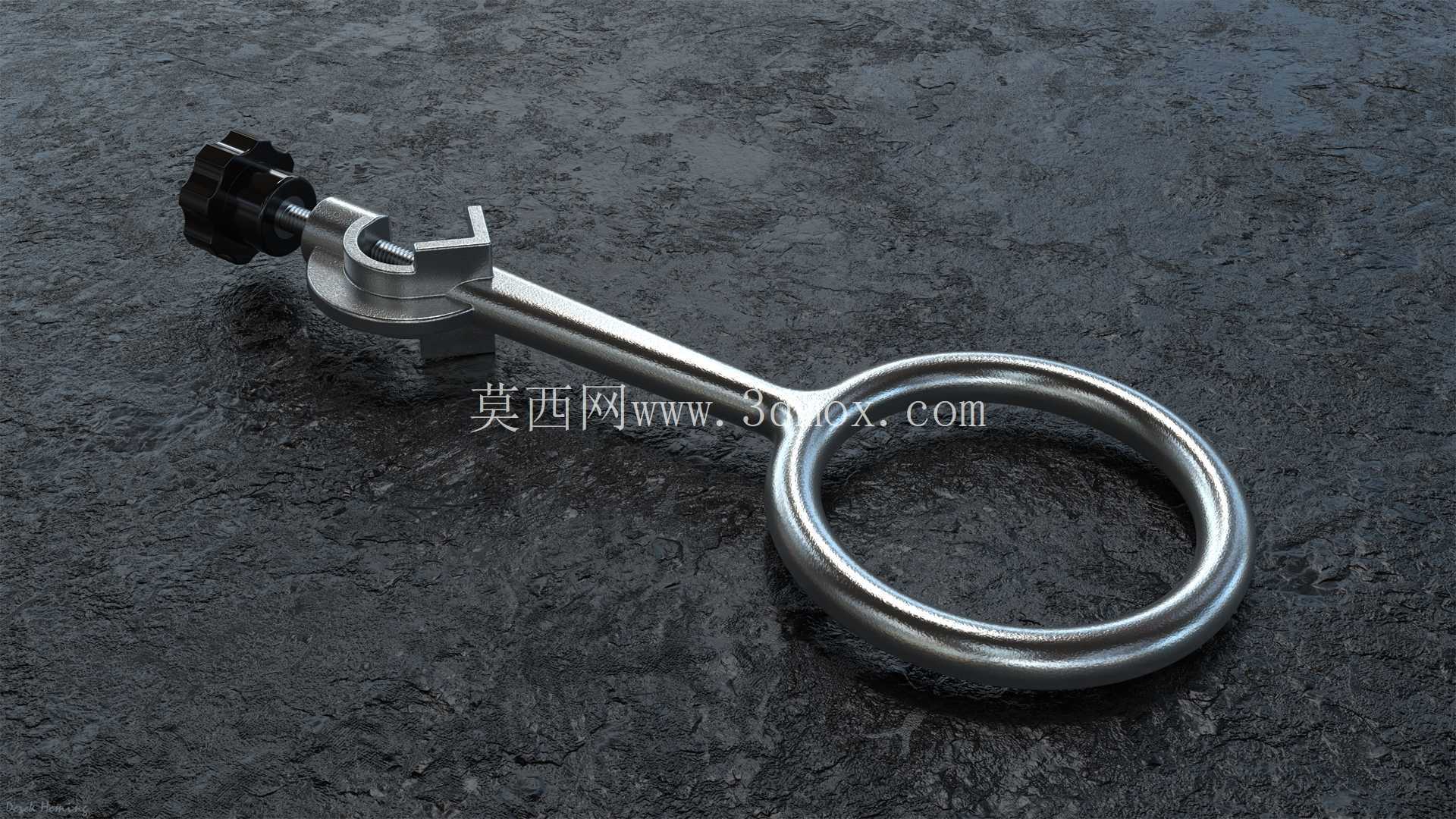

　　从结构设计逻辑来看，建模阶段采用卡尺对标实物测绘还原，整体分为夹座、锁紧旋钮、连接杆、支撑环四个核心部分：夹座采用开口式抱箍结构，内侧做了防滑纹路处理，锁紧时可增大与立杆的接触摩擦力，防止承重后出现下滑偏移；锁紧旋钮采用滚花防滑设计，无需额外工具即可徒手完成松紧调节，符合实验室快速调整装置的操作习惯；连接杆采用等径圆钢弯折成型，连接段做了同轴度校准，保证支撑环安装后处于水平状态，避免承托容器时出现重心偏斜；支撑环为整圆卷制结构，接口处做了打磨平滑处理，不会刮蹭容器外壁，环体内径严格匹配三英寸标称尺寸，可适配对应规格的容器底部承托需求。

　　安装边界方面，夹座的开口尺寸适配常规实验室支架立杆直径，锁紧后可承受常规实验容器满载试剂的重量，连接杆长度经过合理设计，既保证环体与立杆之间有足够操作空间，又不会因力臂过长导致锁紧端受力过大出现变形；整体建模单位采用毫米，所有配合尺寸均按照实物测绘公差还原，可直接用于实验室装置的配套选型参考、非标夹具的结构优化设计，也可作为教学演示中蒸馏装置的三维装配素材使用。结构细节上，夹座与连接杆的连接部位做了加强过渡处理，避免长期承重出现焊缝断裂风险，旋钮的螺纹规格匹配夹座的螺孔尺寸，旋合行程足够保证锁紧力度，支撑环的圆度误差控制在合理范围内，承托容器时不会出现局部受力集中的问题。
