实验室蒸馏架用2英寸支撑环夹结构设计

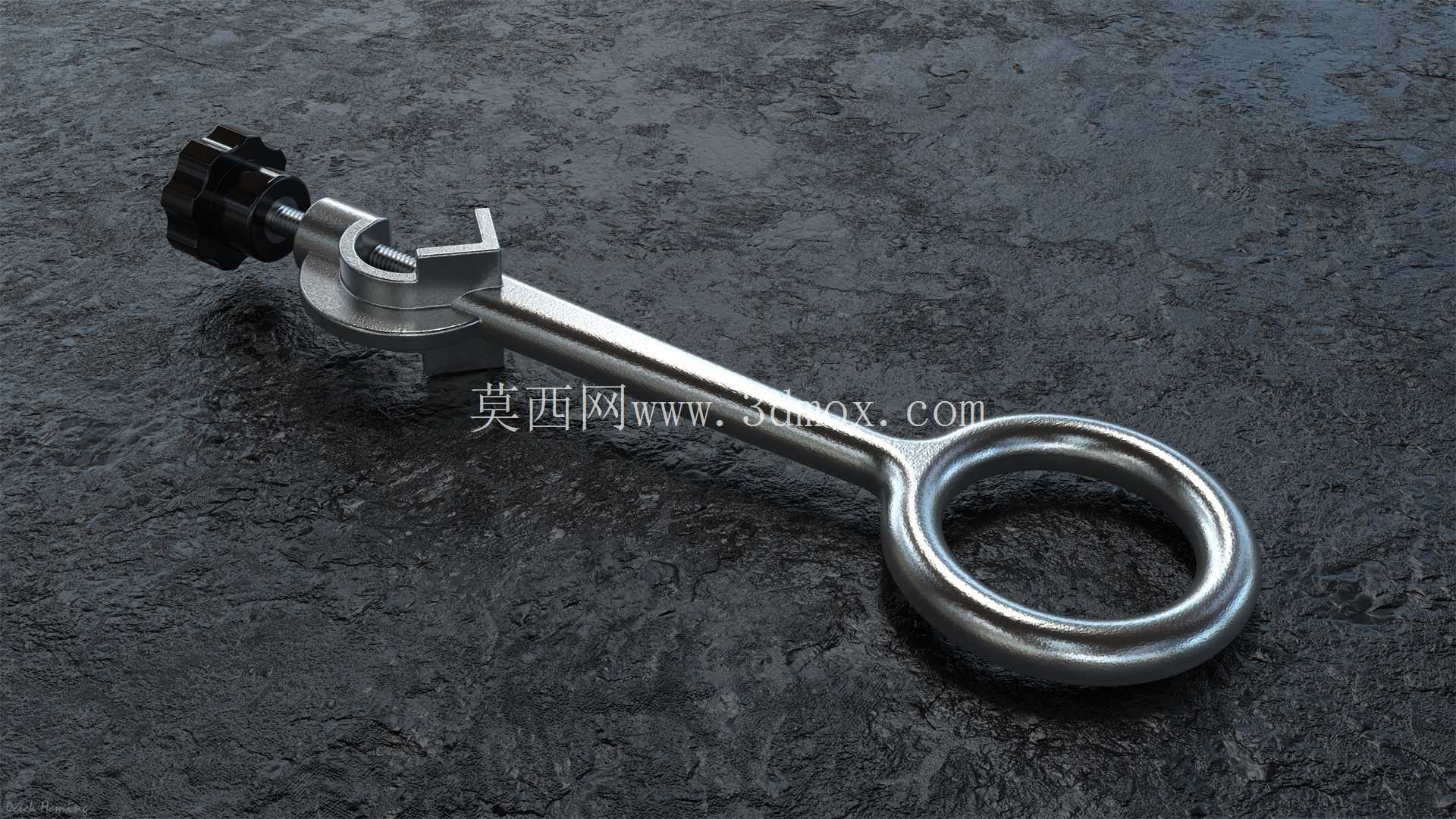

　　这款支撑环夹主要面向实验室蒸馏装置的配套装夹场景，是化学实验、样品前处理环节中固定玻璃器皿、支撑蒸馏组件的核心装夹零件，日常使用中需要配合立式支架立杆完成安装，为蒸馏烧瓶、冷凝管等玻璃器具提供稳定的侧向支撑与承托力，避免实验过程中器具倾斜、滑落引发的实验安全风险。从结构设计来看，产品整体采用一体式长柄加环形承托端的布局，夹持端采用开口式抱箍结构，搭配带滚花的旋钮锁紧结构，无需额外工具即可手动完成夹紧力度的调节，旋钮表面的滚花纹理能够在戴实验手套操作时提供足够的摩擦力，避免打滑；长柄部分做了等截面的过渡设计，既保证了夹持端到承托环之间的结构刚度，减少装夹后的悬臂形变量，也控制了整体重量，不会对支架立杆造成额外的负载压力。

　　末端的环形承托结构做了圆弧过渡处理，没有尖锐棱角，避免磕碰玻璃器皿造成破损，环体内径匹配2英寸的通用支撑环配套尺寸，能够适配市面上绝大多数标准规格的实验室蒸馏架配件，安装时只需要将夹持端的抱箍开口对准支架立杆，调整到合适的作业高度后旋紧锁紧旋钮即可完成固定，整个安装过程不需要额外的辅助工具，单人即可快速完成位置调整与锁紧操作。设计过程中参考了实物的卡尺测绘数据，整体尺寸单位采用公制毫米，各部件的装配间隙控制在合理的公差范围内，抱箍的开合角度能够覆盖常规实验室支架立杆的直径范围，锁紧后夹持面与立杆表面能够形成足够的静摩擦力，承载常规玻璃蒸馏器具的重量时不会出现下滑、偏转的情况。

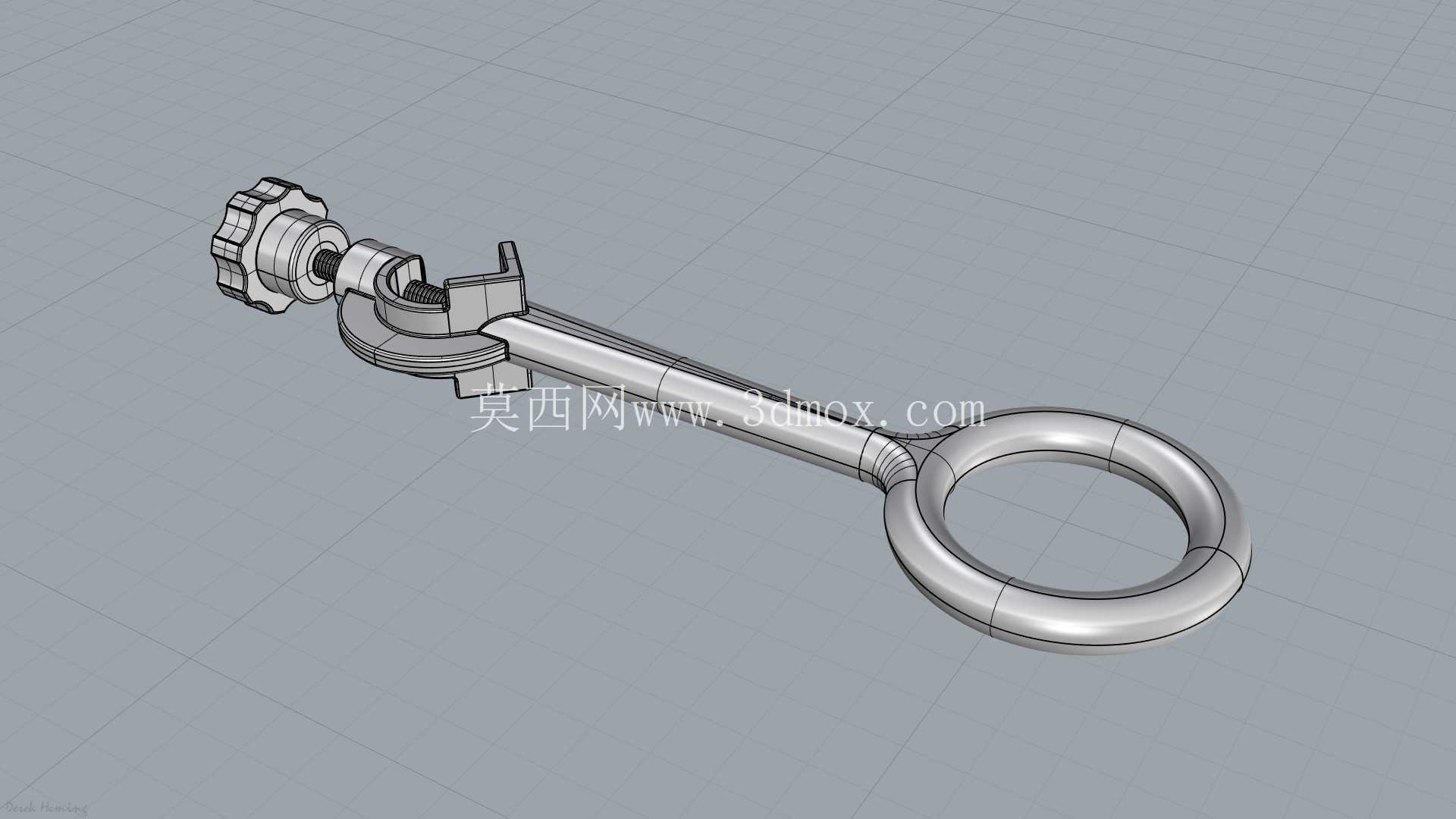

　　金属材质的结构设计也让这款夹具具备不错的耐腐蚀性，能够耐受实验室常见的试剂溅落，日常清洁维护也十分方便，使用后只需要擦拭表面残留的试剂与水渍即可长期使用，结构上没有复杂的内腔或者死角，不会积存实验残留的污渍，符合实验室器具的日常使用要求。在建模过程中，对夹持端的螺纹配合结构、旋钮的防滑纹理、环体的圆弧过渡都做了还原，能够直接用于夹具的结构验证、配套组件的装配干涉检查，也可以作为实验室非标配件定制的设计参考，帮助设计人员快速完成同类装夹夹具的结构优化与尺寸调整。
