商用餐饮16头火山式燃气燃烧器结构

　　这款16头火山式燃气燃烧器，主要面向城镇商用餐饮场景的中式炒锅、大锅灶配套使用，适配丙烷类燃气气源，整体结构完全依托实物卡尺测绘完成，所有尺寸单位为毫米，可直接用于商用灶具的结构改型、配件替换或整机开发的三维装配验证。从实际使用场景来看，这类燃烧器多用于后厨猛火烹饪环节，需要在短时间内提供集中且均匀的高温热源，满足中式烹饪的大火力需求，相比普通单头炉头，16个独立喷嘴的布局能让火焰覆盖范围更贴合商用炒锅的锅底弧度，避免局部火力过强导致的糊锅问题，同时外圈的布风孔结构能配合灶具的供风系统，让燃气与空气充分预混，提升燃烧效率，减少黄焰与一氧化碳生成。

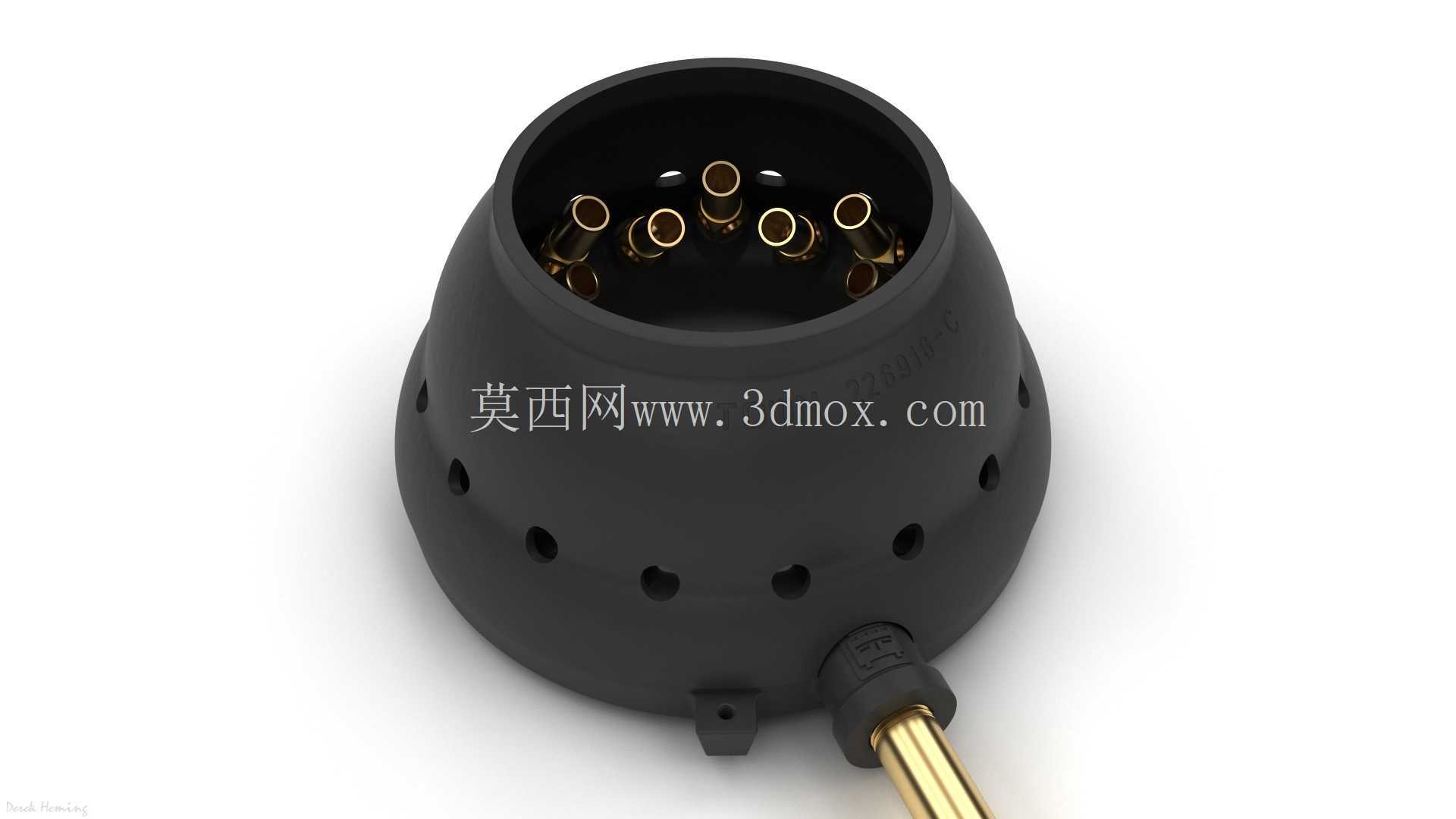

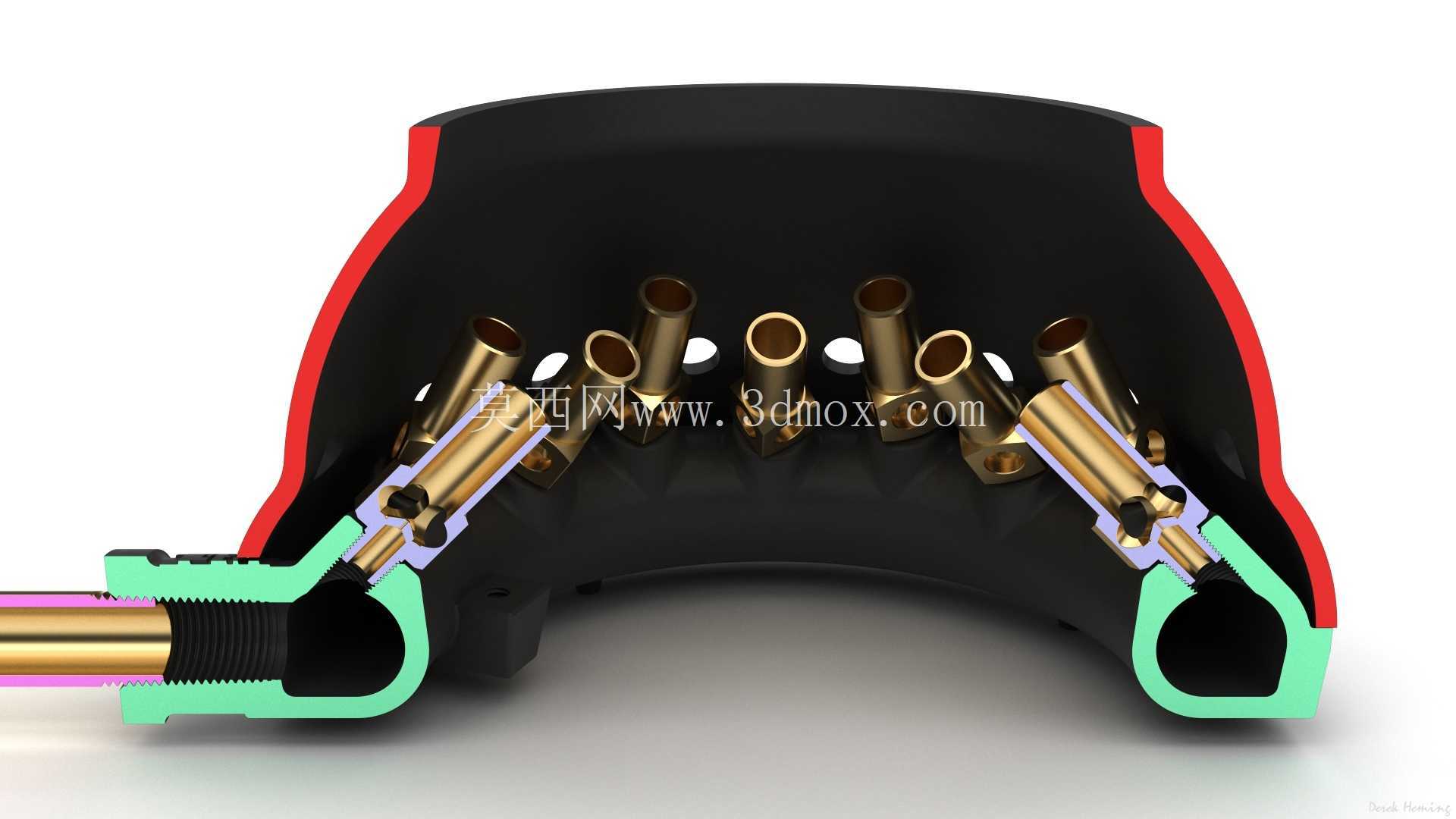

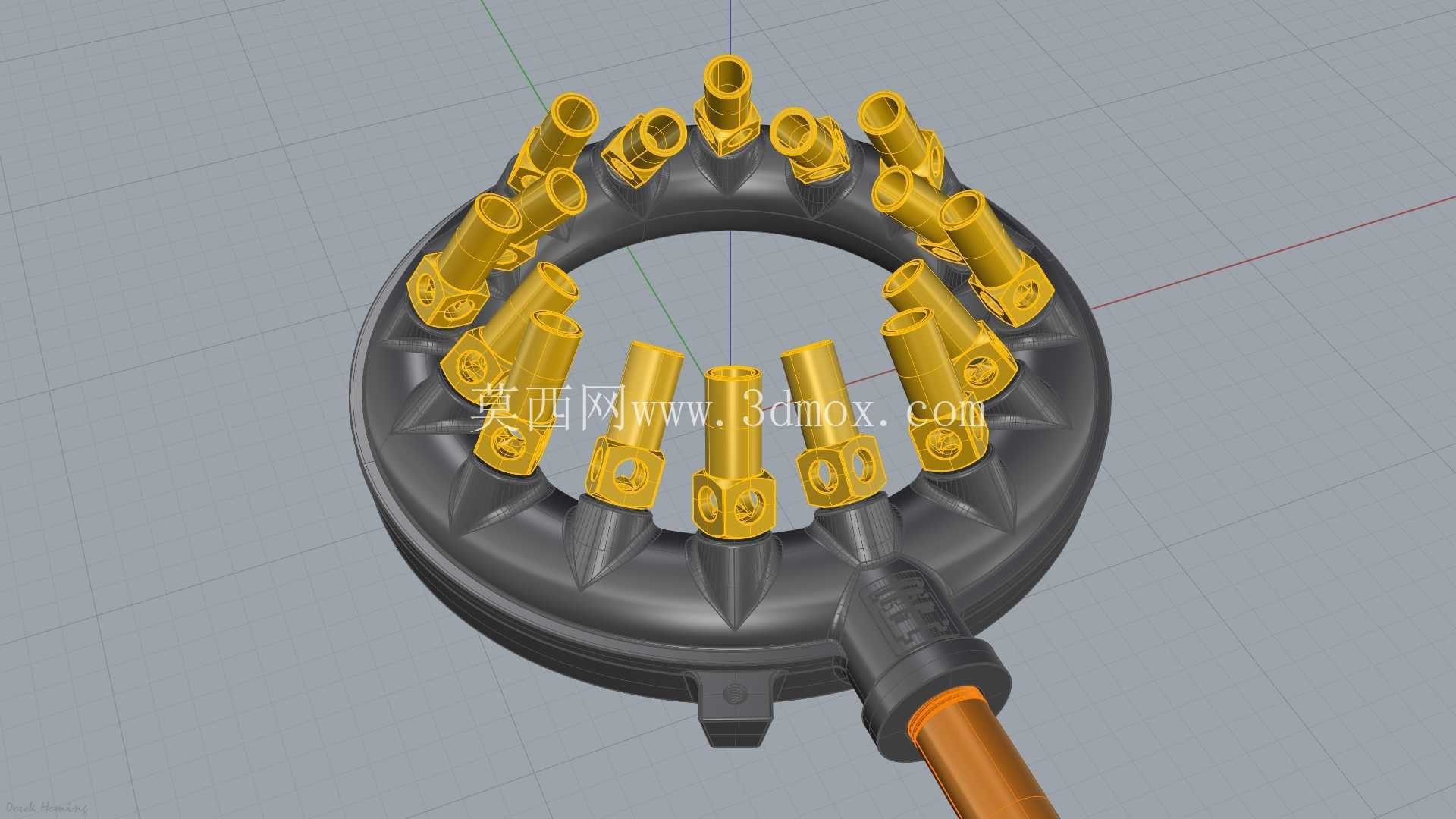

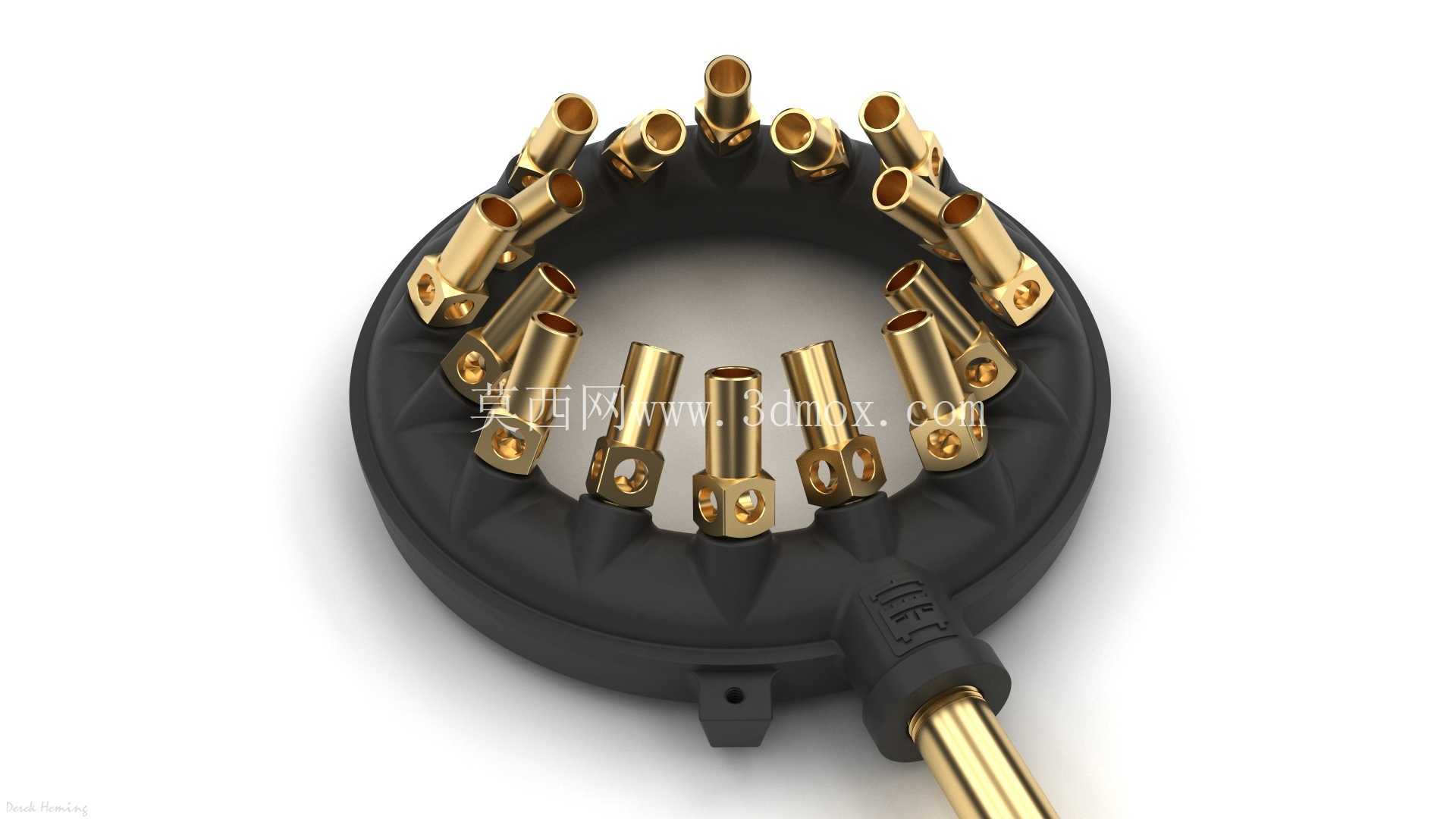

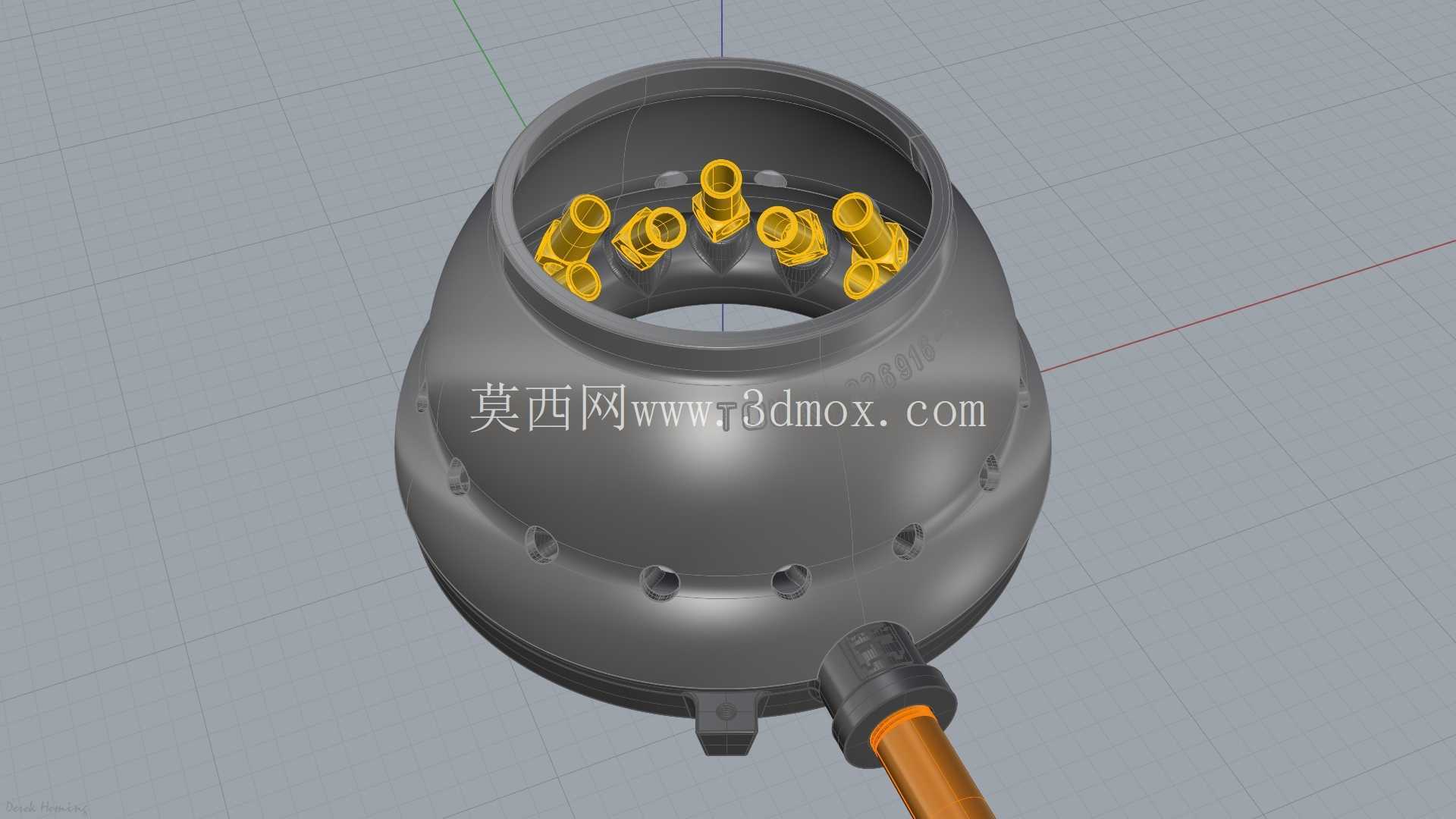

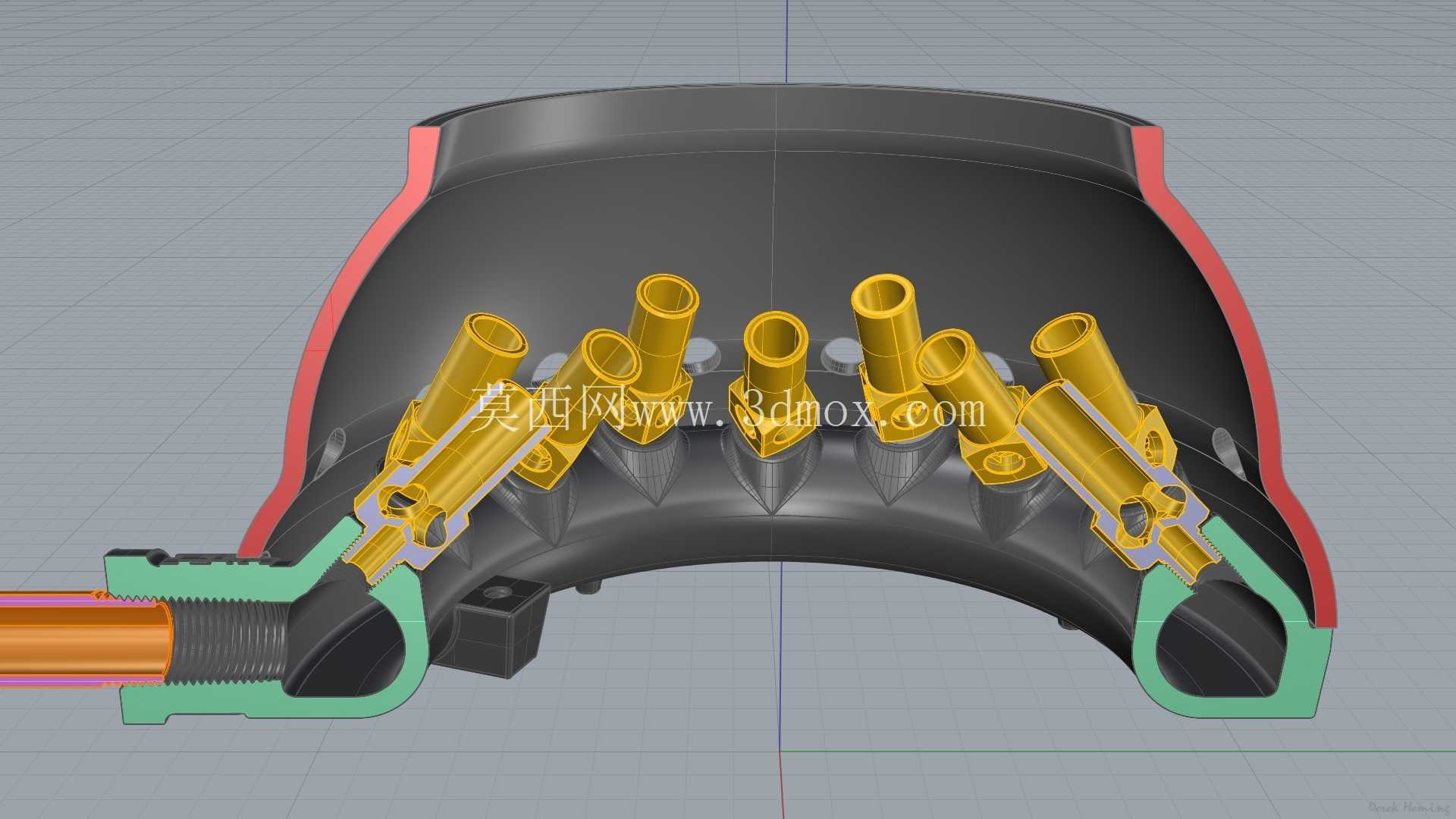

　　设计层面上，整体外壳采用耐高温的一体成型结构，呈上窄下宽的火山状锥面，这种造型一方面可以收拢火焰，减少热量向炉头周边的无效散失，提升热利用率，另一方面锥面的倾斜角度刚好匹配商用炒锅的底部曲面，让火焰顺着锅底弧度铺展，不会出现火焰直喷窜出锅沿的情况。16个喷嘴采用环形分层排布，中心区域与外圈区域的喷嘴孔径经过匹配设计，中心火力集中用于快速升温，外圈火焰辅助覆盖锅底边缘，保证整个加热区域的温度差控制在合理范围内。底部的进气接口采用标准快插式结构，安装时可直接对接灶具的供气管路，接口处的密封结构可适配常规燃气软管的安装尺寸，无需额外加工转接件。

　　安装边界方面，炉头外壳下部设置有两个对称的固定支脚，支脚上的安装孔位间距适配商用灶具的通用炉头安装位，替换原有炉头时无需重新在灶台上打孔，可直接固定。外壳侧面的布风孔位置与灶具的一次供风通道对齐，安装时不需要额外调整风路位置，就能保证供风量匹配燃烧需求。配套的组件包含密封上盖、不同规格的丙烷喷嘴以及点火辅助固定结构，整套模型的装配关系完全还原实物的配合公差，在进行虚拟装配时可验证各部件的干涉情况，比如喷嘴与上盖的配合间隙、进气接头与供气管路的插拔行程，都和实物保持一致，能直接用于灶具开发阶段的结构校核，减少实物打样的调整次数。日常维护层面，这种环形排布的喷嘴结构可单独拆卸清理，当出现喷嘴堵塞的情况时，不需要拆解整个炉头，就能对单个喷嘴进行疏通，降低后厨设备的维护难度。
