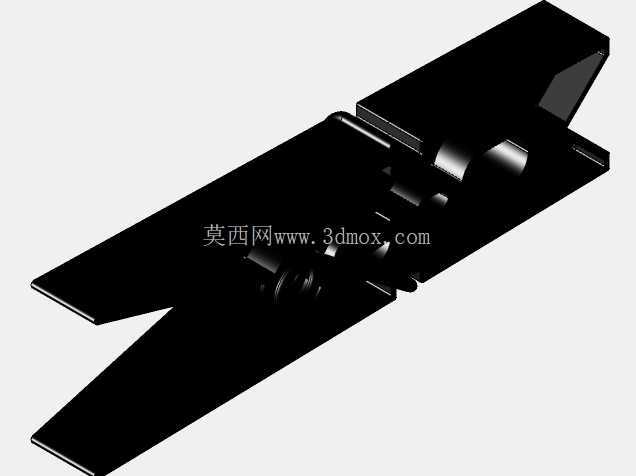

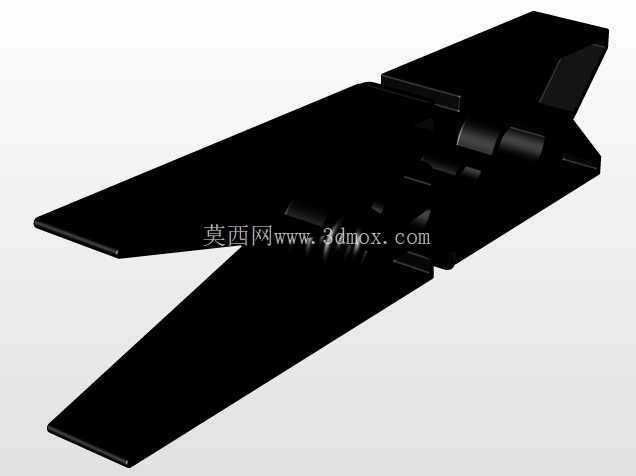

扭簧式金属衣夹夹持结构三维数模

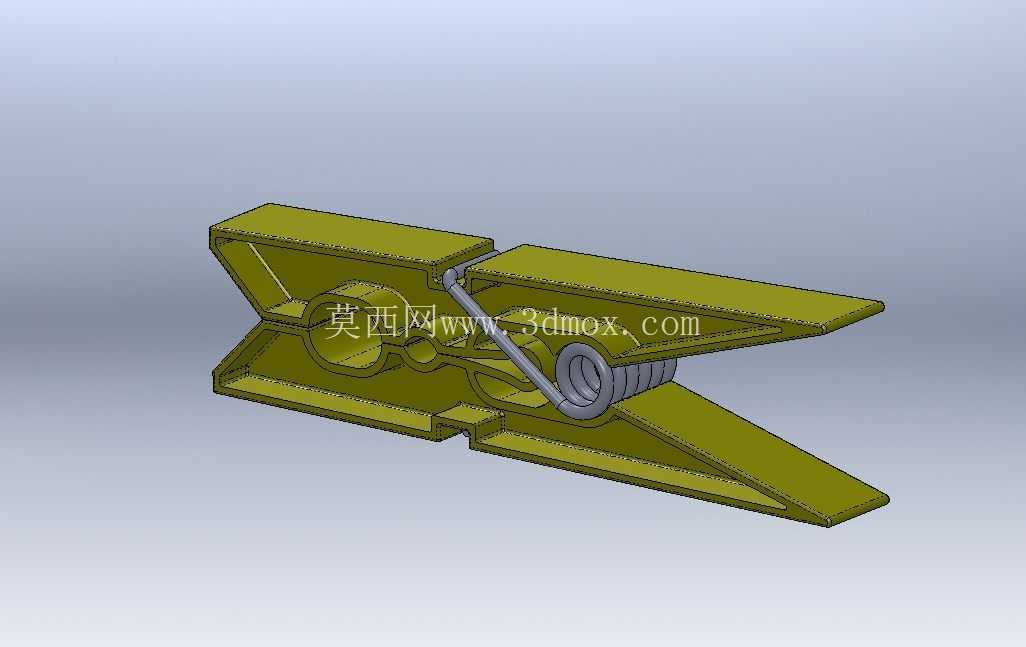

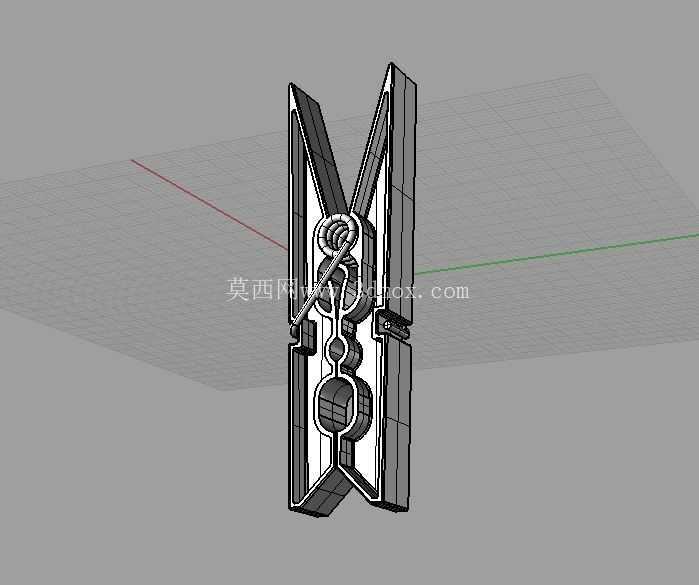

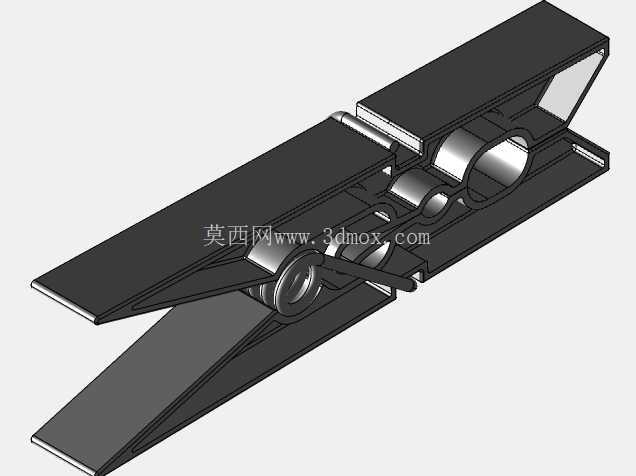

　　日常生产与生活场景中，这类扭簧驱动的夹持结构应用覆盖范围极广，除了常规晾晒衣物的日用场景，在轻工生产流水线的工件临时固定、线束整理工位的线缆夹持、仓储场景下的标识牌固定、甚至小型工装的快速压紧环节，都能看到同结构原理的夹持件身影。从结构设计逻辑来看，该夹持件采用两片对称冲压成型的金属夹片作为主体承载结构，夹片的夹持端做了平直延展设计，保证与被夹持物件有足够的接触面积，避免局部压强过大损伤被夹物表面，同时夹片边缘做了冲压圆角处理，去除锐边防止使用过程中划伤操作人员或被夹持物件。

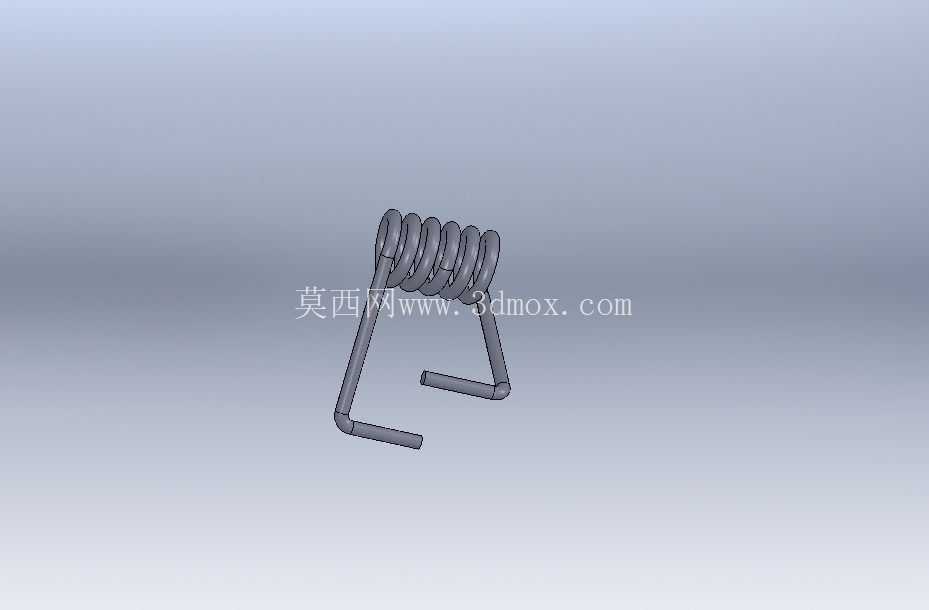

　　夹片的按压端做了加宽上翘的造型，符合人体工学的施力角度，操作人员只需用单指施加较小的按压力，即可克服扭簧的预紧扭矩，带动两片夹片绕铰接轴转动，张开夹持口完成取放动作，撤去按压力后，扭簧的复位扭矩会驱动夹片快速回位，对被夹持物施加稳定的正压力，依靠接触面的静摩擦力实现物件的固定。铰接部位采用卷边铆合的结构设计，将扭簧完全容纳在两片夹片的卷边空腔内，扭簧的两个支脚分别抵靠在上下夹片的内侧定位槽内，既避免扭簧在使用过程中发生移位脱落，也让整体结构没有外露的尖锐弹簧端头，提升使用安全性。

　　从安装边界与尺寸适配角度来看，该夹持结构整体为扁平长条造型，无外凸的多余结构，闲置状态下整体厚度较薄，堆叠收纳时占用空间极小；夹持开口的张开量可通过按压行程控制，最大张开距离可适配常规厚度的布料、薄板材、线束、纸质标识等多种物件的夹持需求，夹持力的大小可通过更换不同线径的扭簧进行调整，适配不同承重等级的夹持场景。夹片的冲压成型工艺适配大批量生产需求，单片夹片采用连续模冲压即可完成成型、卷边、冲孔等多道工序，生产效率高，零件一致性好，装配环节仅需将扭簧放置在定位位置，穿入铰接轴后完成铆合即可成品，装配工序简单，适合规模化量产。

　　在结构强度设计上，夹片主体采用等强度的变截面设计，铰接部位与受力弯折处做了局部加厚的冲压加强筋，避免反复开合过程中出现金属疲劳断裂的问题，夹持接触面可根据使用场景需求增加防滑纹路或者橡胶垫层，进一步提升夹持稳定性，防止被夹持物件出现滑落。
