PDG型面板式圆形玻璃观察减压组件

　　这款圆形带透明视窗的减压组件，常被集成在需要直观观测内部流体状态的低压流体输送管路终端，多用于实验室小型气路系统、小型水处理设备的观测段、洁净气体分配面板上，安装时可直接嵌入设备面板预留的圆形开孔，无需额外加装外置视镜，能在完成出口压力稳压调节的同时，让运维人员直接观察到阀后流体的流动状态、是否存在杂质沉积或者气泡堆积，省去了单独加装管路视镜的安装空间与密封点位。

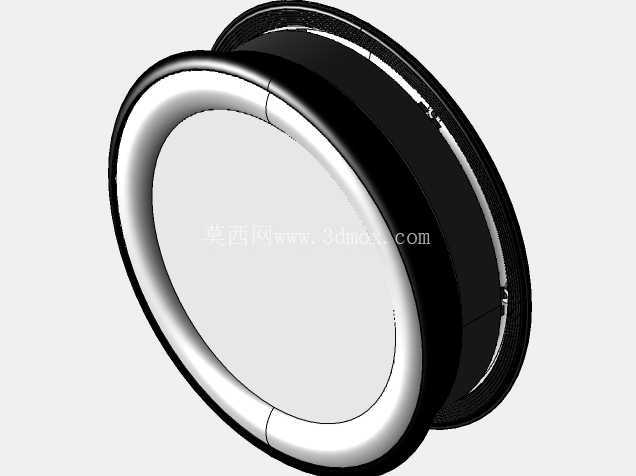

　　从结构设计来看，整体采用同轴环形布局，外层为带安装定位台阶的金属壳体，台阶处预留了环形密封槽，安装时嵌入面板后通过背部压圈锁紧即可完成面板与阀体之间的密封，避免面板开孔处出现漏液漏气问题；中间的透明视窗采用钢化玻璃材质，边缘做了磨边倒角处理，与金属壳体之间通过耐老化的橡胶密封圈压合固定，既保证了观测视野的通透度，也能承受阀后额定工作压力下的载荷，不会出现视窗变形或者密封失效的问题。

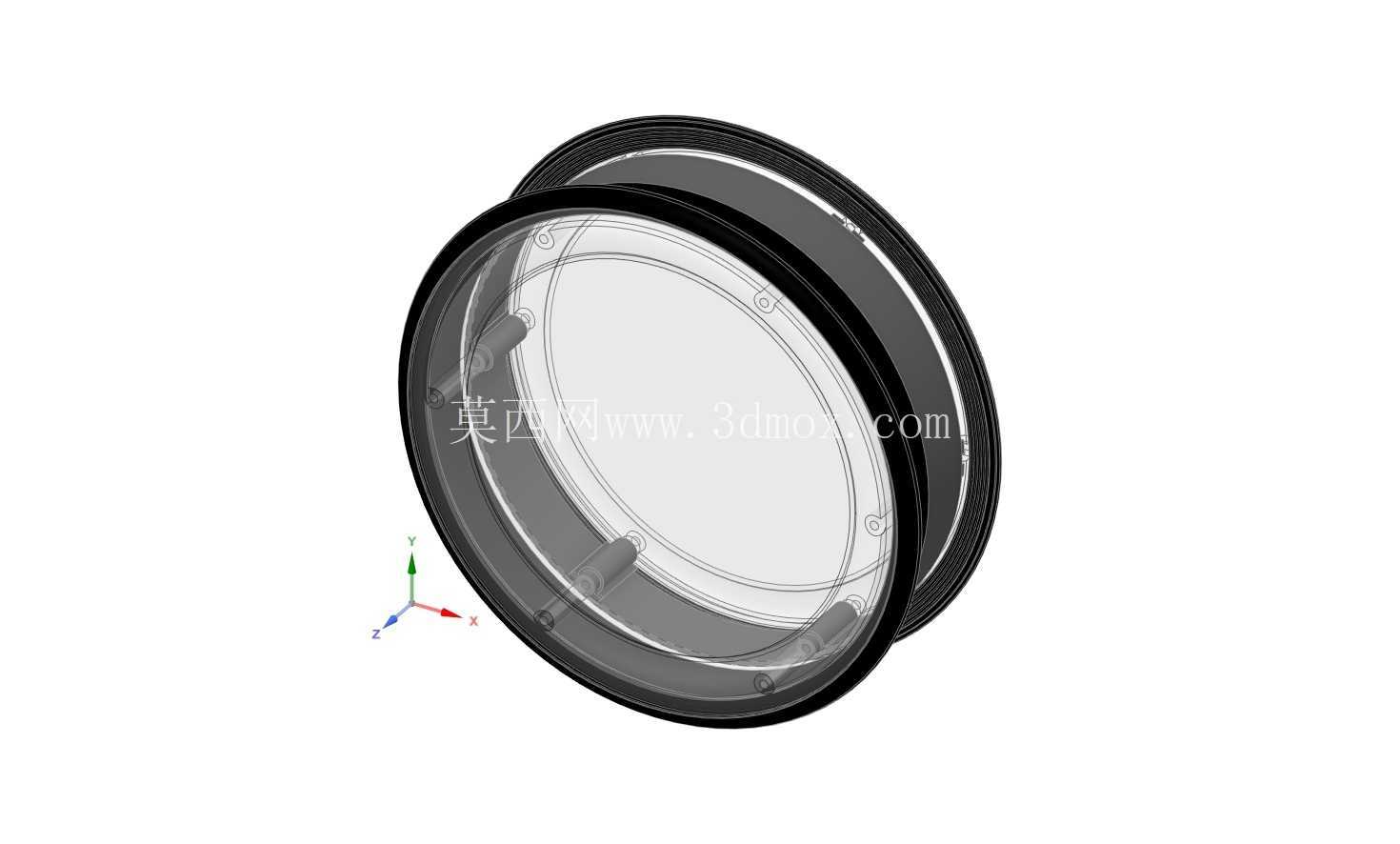

　　视窗内侧集成了减压调节的核心流道结构，进气端沿环形壳体切线方向布置，流体进入阀腔后会沿环形壁面形成旋流，既可以降低流体直接冲击视窗玻璃的动压，也能减少流体中杂质对视窗的污染，延长视窗清晰观测的周期；压力调节的阻尼结构沿圆周均匀分布了三个支撑点位，保证阀芯运动时的同轴度，避免长期使用后出现阀芯偏磨导致的压力漂移问题。安装边界方面，整体为薄型圆盘结构，突出面板外侧的厚度仅为壳体总厚度的三分之一，不会在设备面板外形成过多的突出结构，适配常见的1.5mm到3mm厚度的冷轧钢板、亚克力面板安装，背部的管路接口采用标准内螺纹设计，可直接对接常用的气动软管或者硬管接头，不需要额外加工过渡接头。

　　在实际选型使用时，要注意该组件的视窗为承压部件，不能用于超过额定压力的工况，也不能用尖锐物体敲击视窗表面，安装时背部压圈的锁紧力矩要均匀分布，避免局部力矩过大导致玻璃受力不均产生裂纹；日常维护时可直接从面板外侧擦拭视窗表面，不需要拆解整个阀体，大幅降低运维的工作量。这类集成视窗的减压组件相比传统减压阀加外置视镜的组合，减少了两个管路连接点位，也就降低了潜在的泄漏风险，同时整体占用的安装空间更小，非常适合集成在紧凑布局的流体控制设备面板上，在小型实验装置、医疗流体设备、饮品分配设备的流体控制段都有广泛的应用场景。
