G1接口FS400A水流量传感结构设计

　　在民用净水设备、小型工业循环水系统、园林灌溉管控、暖通水路监测这类需要精准获取管路水流量数据的场景里，这类螺纹接口的水流量检测部件是整套流体管控系统的核心感知节点，它不需要额外加装复杂的转接结构，就能直接串接在标准G1规格的水管路中，实时把管路内的水流量转化为可被控制板卡识别的电信号，为后续的流量累计、异常断流报警、流量阈值控制提供基础数据支撑。

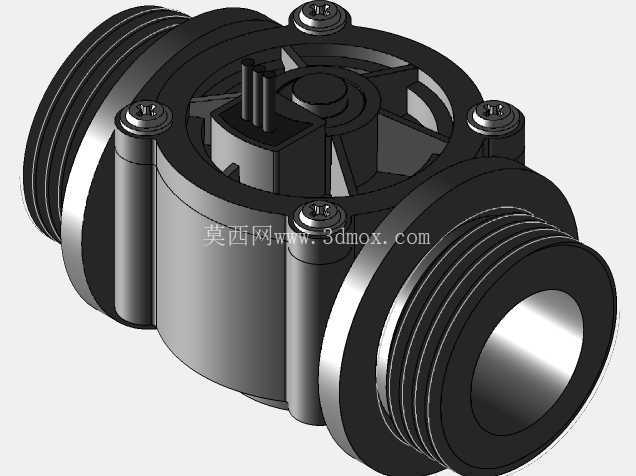

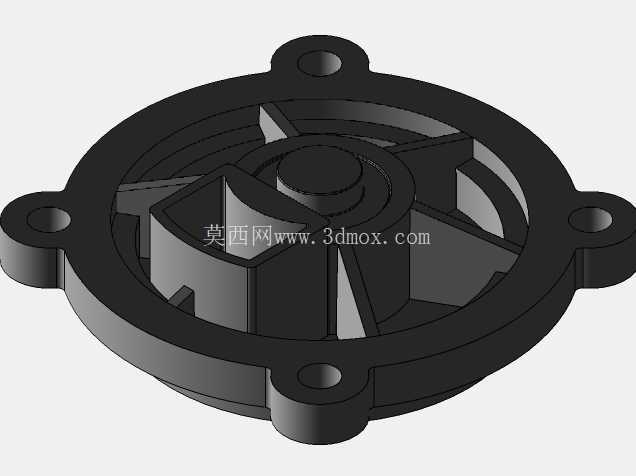

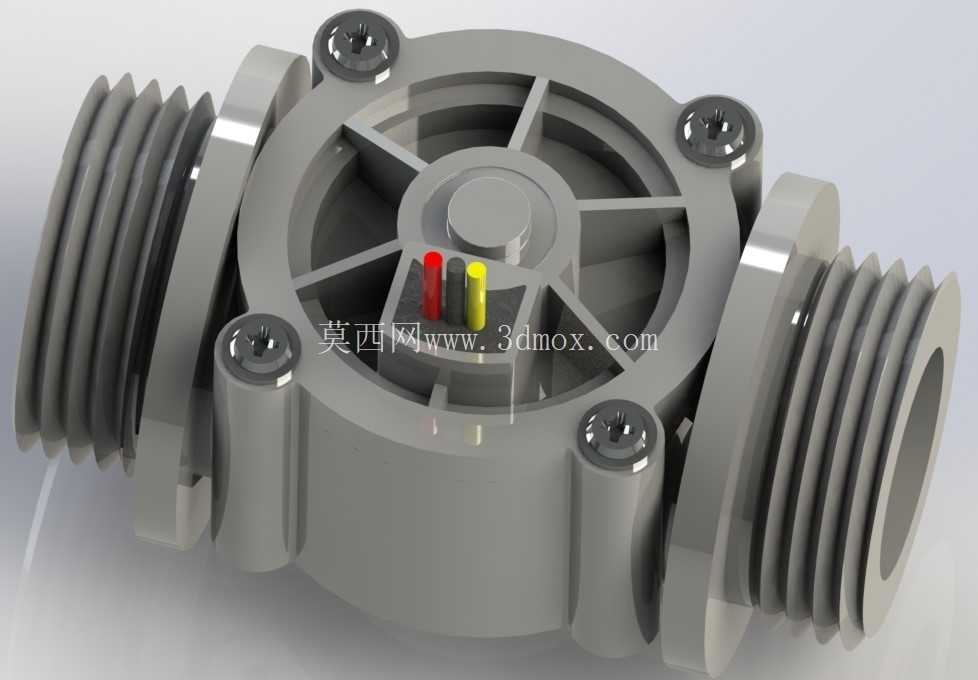

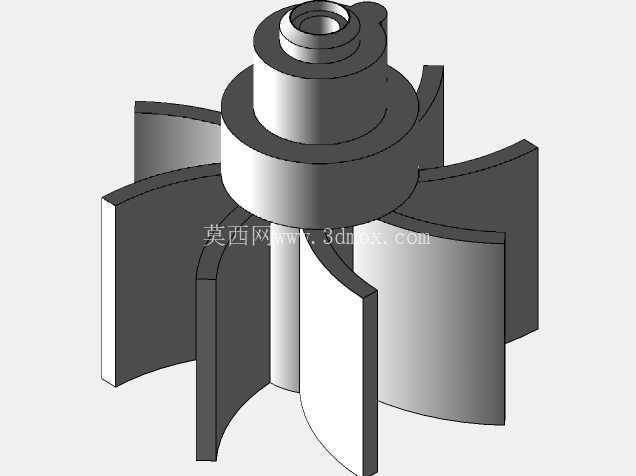

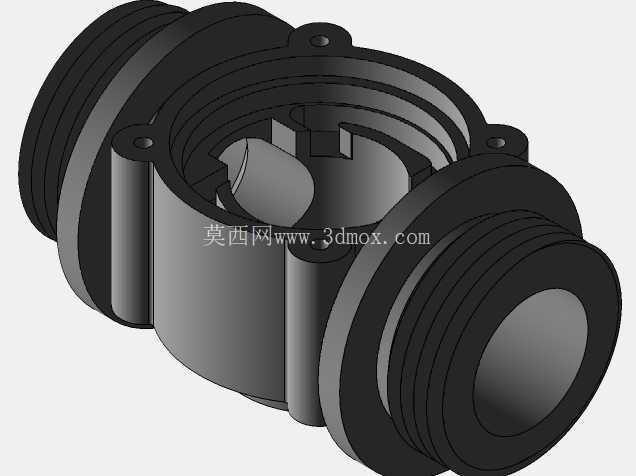

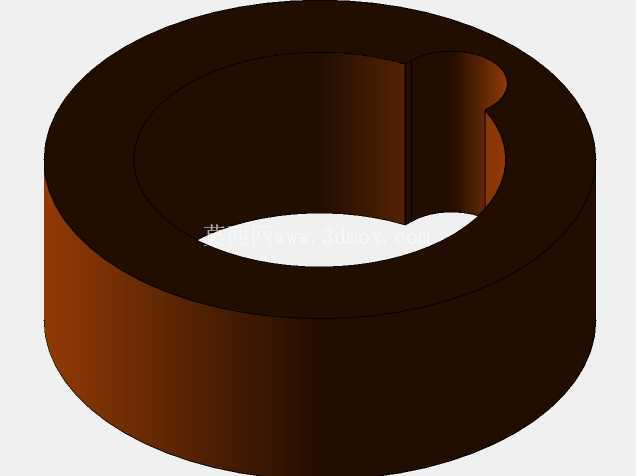

　　从结构设计逻辑来看，这款部件的主体采用对称式的直通流道设计，两端的外螺纹接口严格遵循G1非密封管螺纹的尺寸公差要求，螺纹有效长度、牙型角都匹配常规民用供水、小型工业水路的管路安装标准，安装时不需要额外定制转接头，搭配常规的生料带或者密封圈就能完成密封连接，接口内径设置为20mm，和常规4分供水软管、硬管的通径保持一致，尽可能降低串接检测部件带来的流阻损失，避免因为加装检测元件导致整个管路的供水流量达不到设计要求。主体的中腔部分是流量检测的核心结构区，内部设置了带辐条支撑的叶轮安装腔，辐条的分布角度经过流场仿真优化，既能够给叶轮转轴提供足够的支撑刚度，避免水流长期冲击导致转轴偏移，又不会在腔体内形成过多的紊流区，保证水流能够平稳推动叶轮匀速转动，减少小流量区间的检测误差。

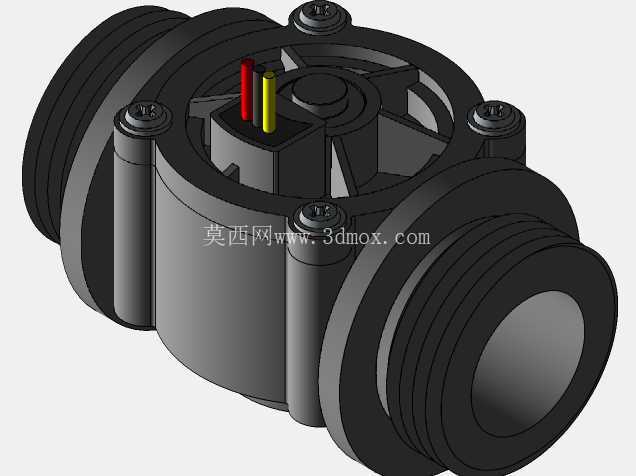

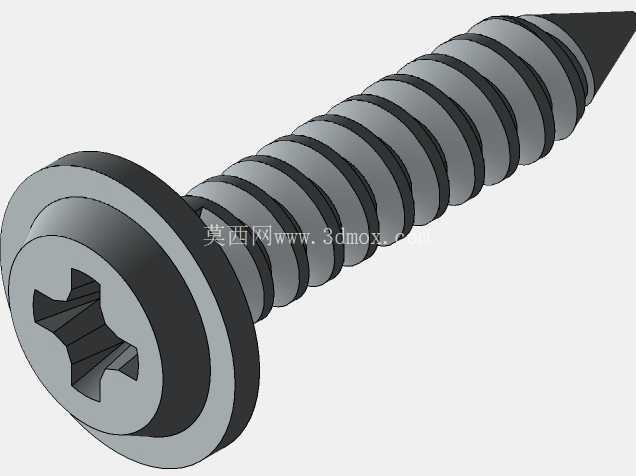

　　部件上盖采用六颗内六角螺丝和主体腔体锁紧固定，螺丝均匀分布在腔体法兰的圆周上，锁紧时的压力能够均匀作用在上下腔体的密封胶圈上，避免出现局部压力不足导致的渗漏问题，这种多螺丝均布的锁紧方式，相比卡扣式的上盖固定结构，能够承受更高的管路水压，在短时水压波动的工况下也不会出现上盖松脱的情况。上盖侧面预留了电气接线引脚，两个引脚分别对应信号输出和电源接入，引脚的位置做了凸起的隔水围挡设计，避免管路表面产生的凝露水顺着外壳流到引脚位置造成电路短路，引脚的间距符合常规接插件的尺寸标准，现场接线时可以直接搭配标准的2.54mm间距接插件完成连接，不需要额外焊接引线，降低现场安装的操作难度。

　　从实际使用的性能边界来看，这款流量检测部件的流量检测覆盖区间为1-60L/min，能够覆盖从家用净水机的小流量出水到小型灌溉支路的大流量供水的检测需求，工作电压适配DC4.5-18V的宽电压区间，能够直接兼容常规单片机控制板、PLC扩展模块的常用供电电压，不需要额外加装电压转换模块，输出的脉冲信号可以直接被常规的计数端口采集，信号输出的最大电流控制在15mA以内，不会对控制端口造成过流冲击。部件的工作温度耐受上限为80℃，能够满足常规民用热水管路、小型供暖循环水路的温度使用要求，工作湿度适配35%-90%RH的环境，在普通室内、户外遮雨的安装场景下都能稳定工作，不会因为环境湿度变化出现电路受潮失效的问题。

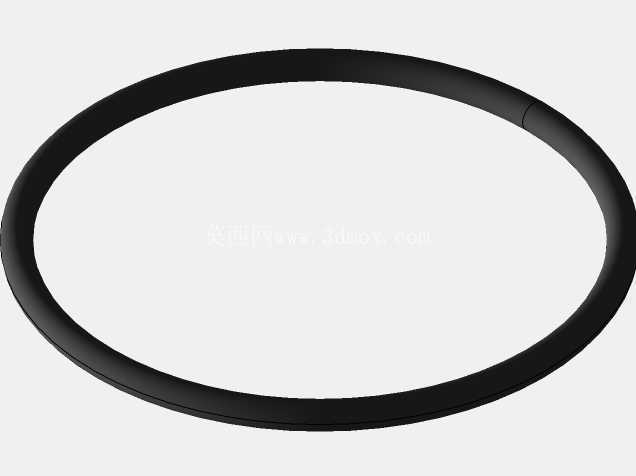

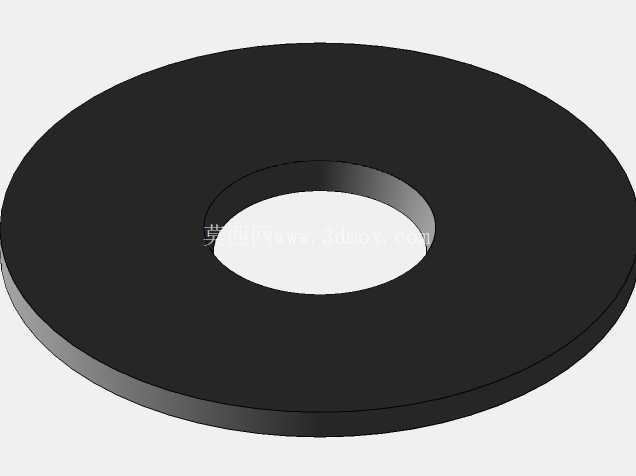

　　在建模实现的过程中，需要重点关注几个关键尺寸的配合公差：首先是两端螺纹的同轴度，必须控制在0.1mm以内，否则安装时会出现螺纹偏斜，导致密封失效或者安装应力过大损坏部件；其次是内部叶轮腔的圆柱度公差，要保证叶轮转动时不会和腔体内壁发生剐蹭，同时叶轮和腔壁之间的间隙不能过大，否则会出现水流漏流，导致小流量下叶轮不转，检测下限偏高；另外上盖和腔体的密封槽尺寸要和胶圈的线径匹配，压缩量控制在胶圈线径的15%-25%之间，压缩量太小会导致密封不足漏水，压缩量太大则会导致装配时螺丝锁紧阻力过大，长期使用后胶圈提前老化失去弹性。整个部件的外部轮廓没有多余的凸起结构，安装时只需要在管路上预留和部件长度匹配的直线段空间即可，不需要额外预留侧面的操作空间，哪怕是在管路排布比较紧凑的设备内部，也能顺利完成安装，不会和周边的其他管路、结构件发生干涉。
