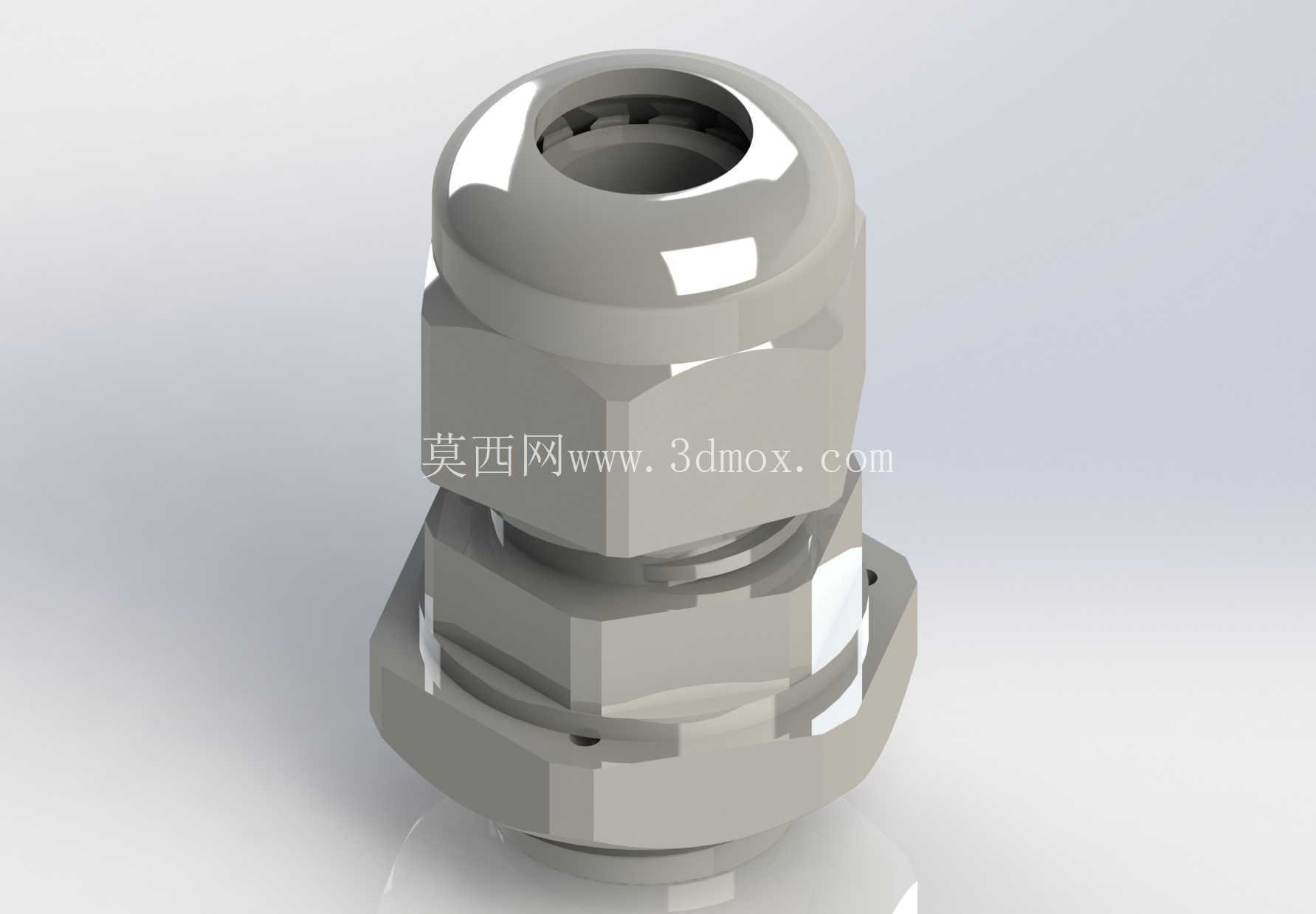

多规格PG型尼龙电缆密封接头结构

　　这类电缆密封接头常被叫做电缆格兰头，在工业电控柜、户外接线盒、传感器布线、自动化设备走线场景里应用极广，核心作用是完成线缆穿入壳体位置的固定与密封，一方面避免线缆受外力拉扯出现接线端子松脱，另一方面阻隔粉尘、水汽顺着穿线间隙进入设备内部，保障壳体内部电气元件的运行环境符合防护等级要求。

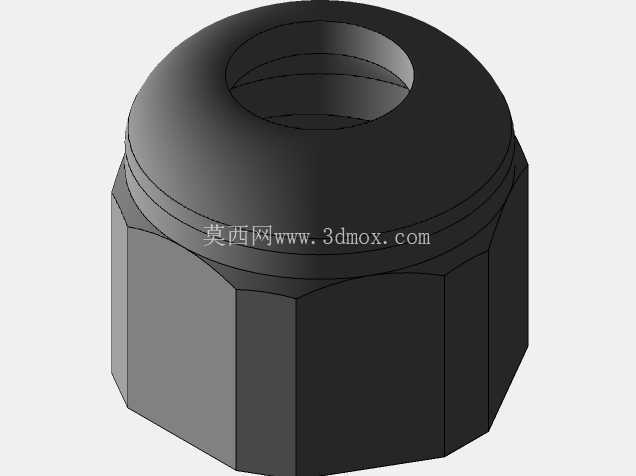

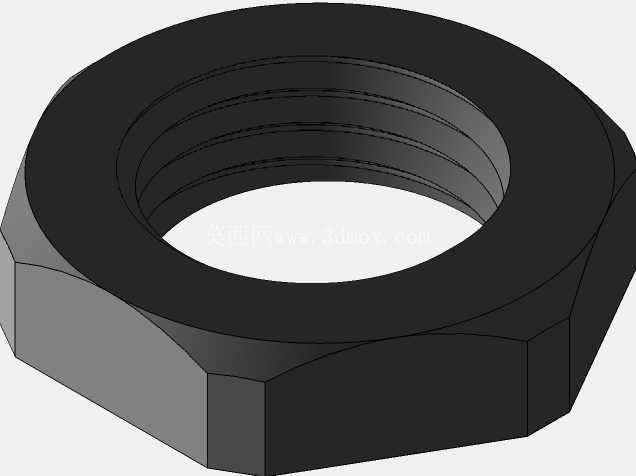

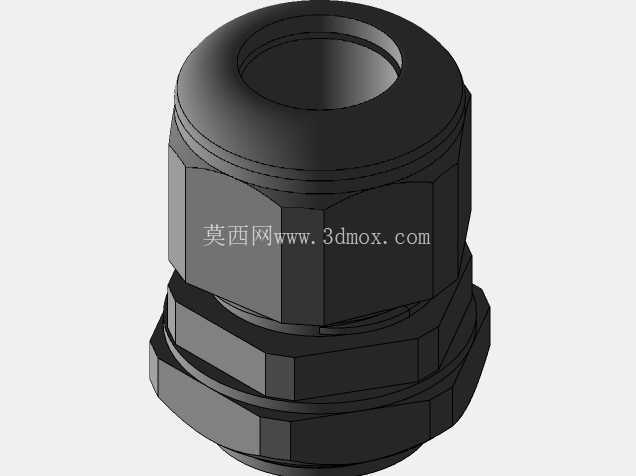

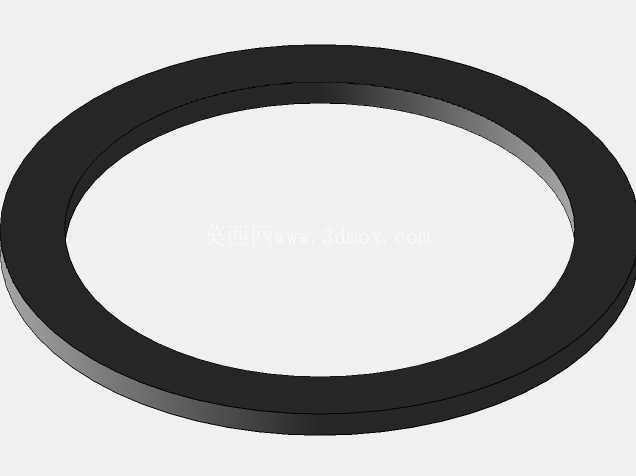

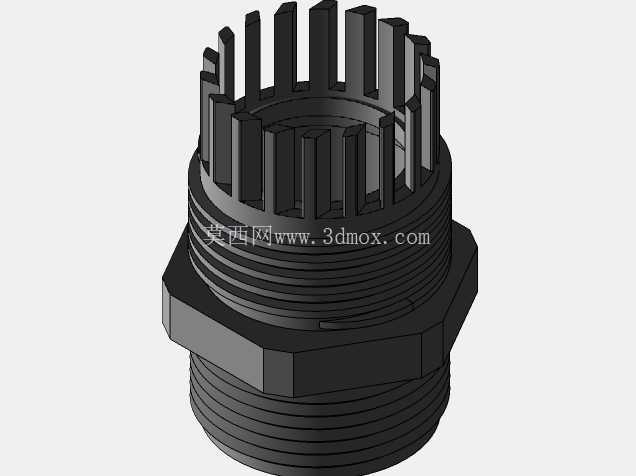

　　本次设计覆盖PG7到PG19共六种常用PG螺纹规格，建模时采用系列零件设计表做配置化处理，不同规格的结构逻辑完全统一，仅按照PG标准螺纹参数、适配线缆外径范围调整对应尺寸，选型时可直接匹配对应穿线需求调取配置，不用重复建模。结构上采用三段式分体设计，最上端是带内锥面的锁紧压帽，中间段是外六角拧动夹持位，下端是带外螺纹的锁紧主体，配套的橡胶密封环嵌在主体内部锥面位置，当拧动上端压帽时，内锥面会挤压橡胶密封环产生径向形变，紧紧包裹住穿过的线缆外护套，同时配合下端的锁紧螺母，可将整个接头牢牢固定在设备壳体的开孔位置。

　　建模过程中，外六角的对边尺寸严格参照五金件通用安装标准设定，保证现场安装时普通开口扳手、活动扳手都能直接适配，不会出现对边尺寸非标导致扳手无法卡合的问题；下端外螺纹的长度预留了足够的安装余量，适配厚度2mm到6mm的常见设备壳体板材，不管是薄钢板电控柜还是厚塑料接线盒都能可靠锁紧；上端压帽的外壁做了细微的防滑棱设计，在没有扳手的情况下，也可以手动初步拧动压帽完成预固定，后续再用扳手加固即可。

　　设计时特意核对了PG螺纹的标准牙型参数，同时结合实际采购的实物样品做了尺寸校核，部分非标准配合尺寸是通过实物卡尺测量后录入模型的，和市面流通的常规PG电缆接头实物尺寸匹配度很高，不会出现建模尺寸和实物安装位不匹配的问题。密封环的内孔尺寸按照各规格适配的线缆外径范围做了对应调整，比如PG7规格适配3-6.5mm外径线缆，PG19适配10-16mm外径线缆，挤压后的密封间隙可以满足IP68级的基础防护要求，在户外淋水、多粉尘的车间环境下都能稳定使用。另外接头的边角位置都做了R0.3到R0.5的圆角过渡，既符合注塑加工的工艺要求，避免生产时出现应力集中开裂的问题，也能避免安装时尖锐边角划伤线缆外护套或者操作人员手部。
