多规格可配置GT2同步带轮传动组件

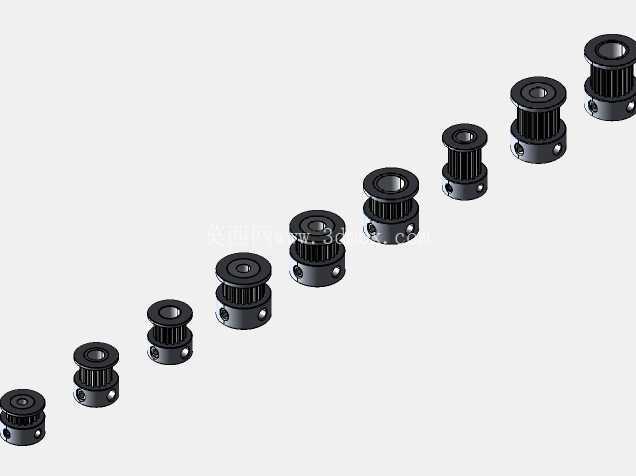

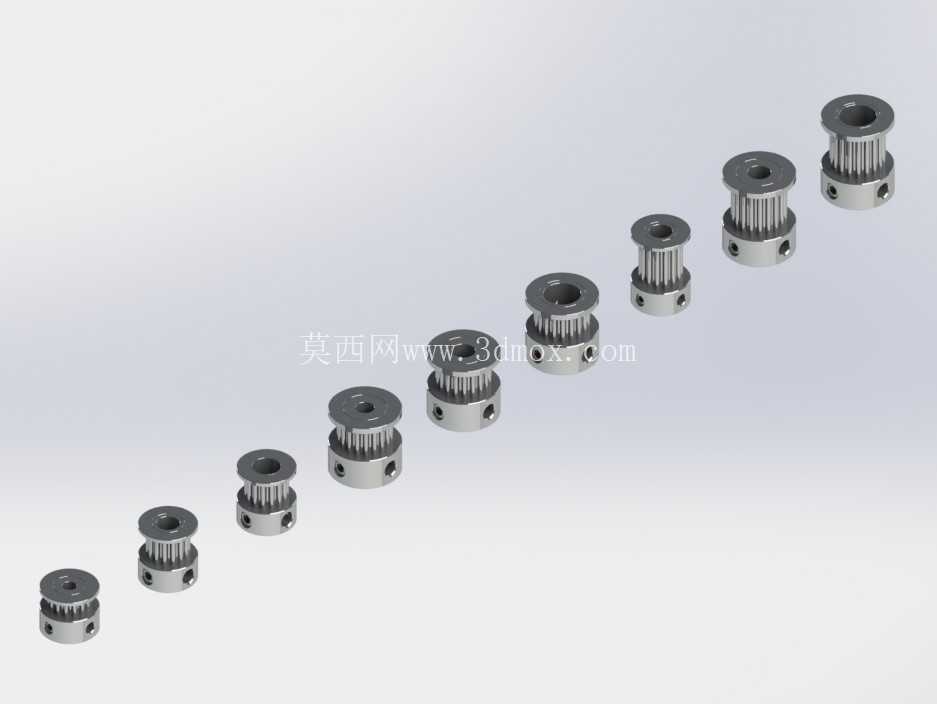

　　做桌面级FDM3D打印机的X/Y轴传动选型时，GT2同步带轮几乎是绕不开的核心传动部件，这类带轮也常被用在小型自动化送料机构、桌面级雕刻机的进给传动、轻载检测设备的位移模组里，核心是靠带齿与同步带的精准啮合实现无滑差的定比传动，避免传动间隙带来的位置误差。这套可配置的GT2同步带轮覆盖了16齿、20齿两种常用齿数，适配B3到B8的带宽规格，对应W3、W6、W10等不同带宽的安装需求，不管是做近程挤出的轻量化传动，还是长行程轴的重载传动，都能匹配到对应的规格。

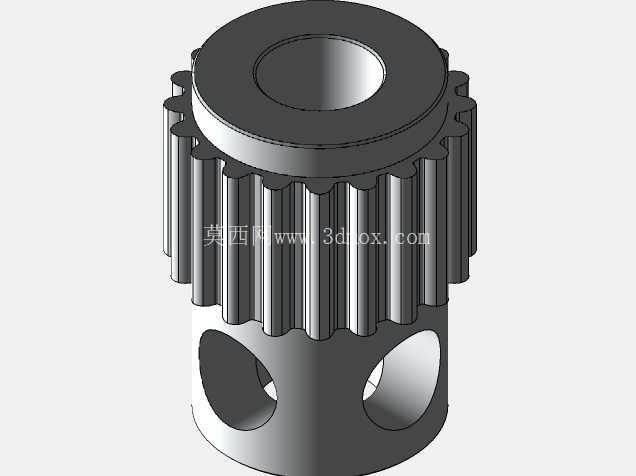

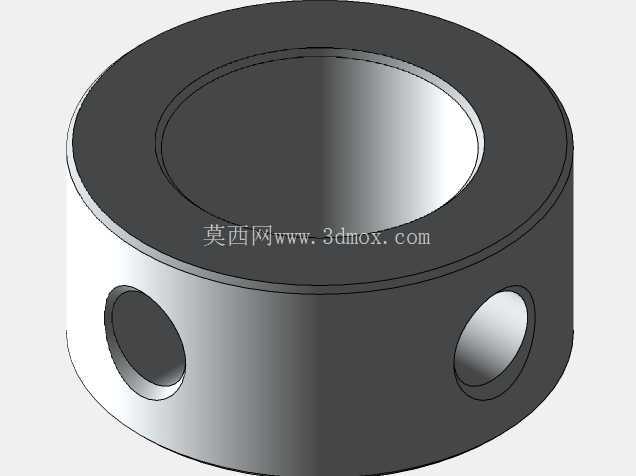

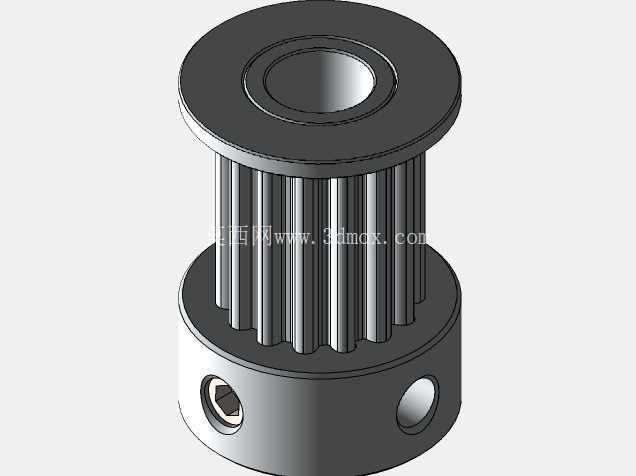

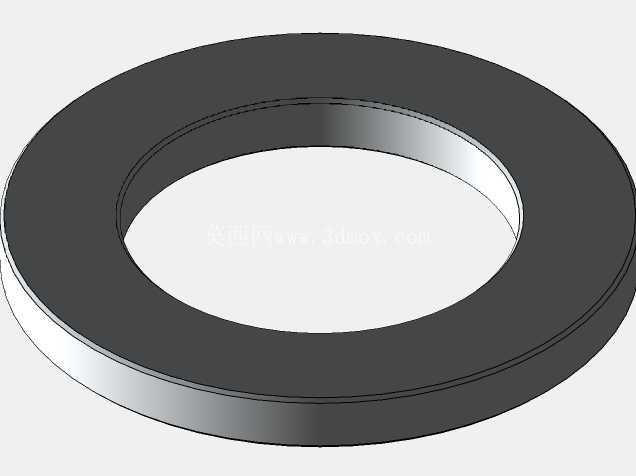

　　从设计逻辑上看，这类带轮优先保证齿形精度，齿廓完全贴合GT2同步带的圆弧齿形，避免啮合过程中出现齿侧间隙过大或者卡滞的问题，带轮本体采用圆柱台阶式结构，中间的安装孔做了顶丝固定位，安装时可以直接套在对应直径的电机轴或者从动轴上，拧紧紧定螺钉就能完成轴向与周向的固定，不需要额外做键槽加工，非常适合小型设备的快速装配。安装边界上，不同齿数的带轮外径有明确区分，16齿规格的带轮外径更小，适合安装空间局促的紧凑结构，20齿规格的带轮啮合齿数更多，传动平稳性更好，适合长行程高速传动的场景；带轮的挡边高度刚好卡住对应宽度的同步带，避免设备运行过程中同步带出现跑偏、掉带的问题，挡边与带齿本体的同轴度控制在合理公差范围内，高速转动时不会出现明显的动平衡抖动。

　　实际选型时，需要结合传动比要求、安装空间的轴向径向尺寸、同步带宽度来匹配对应规格，比如做3D打印机的挤出机送料轮，通常选16齿小规格带轮，减少送料端的转动惯量，提升送料响应速度；做X/Y轴的主动轮时，选20齿带轮搭配对应带宽，能降低传动过程中的多边形效应，提升运动平稳性，减少打印层纹。带轮的内孔覆盖了3mm、4mm、5mm等常用的电机轴径，不管是42步进电机还是小型直流电机，都能直接适配，不需要额外做轴套转接，装配时只需要注意顶丝要顶在电机轴的铣平位上，避免长期正反转切换时出现带轮与轴的相对滑动，影响传动精度。
