BTS7960大功率H桥电机驱动模块结构设计

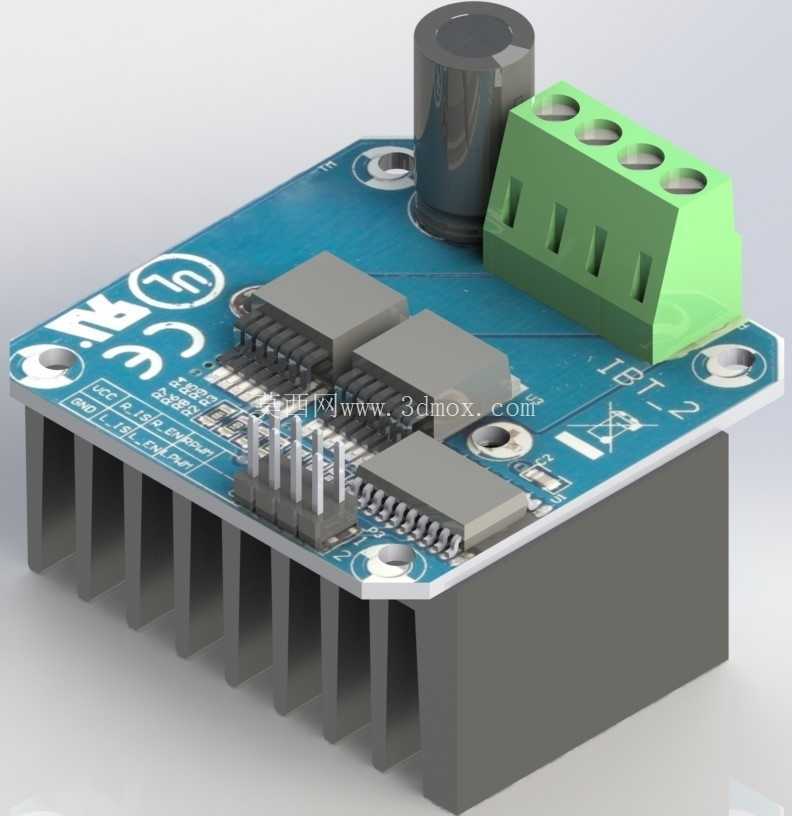

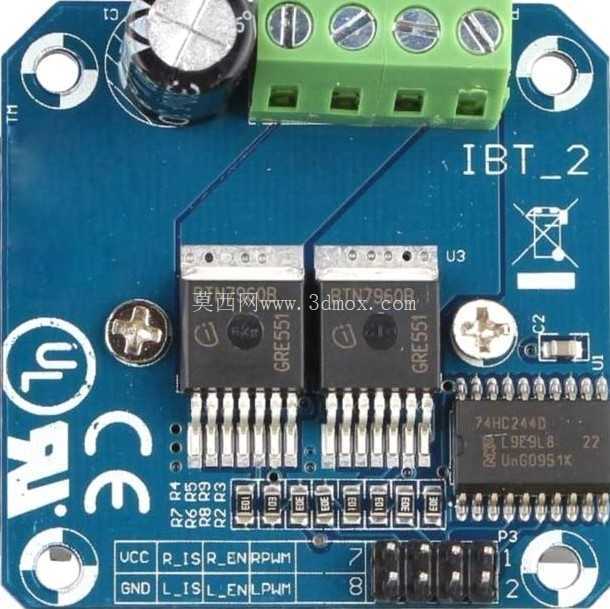

　　在小型移动机器人、智能小车、桌面级数控转台、低功率直流传动机构的电控选型环节，大电流H桥驱动模块是连接控制单元与执行电机的核心功率部件，本次建模还原的双BTS7960架构驱动模块，正是面向43A峰值电流工况设计的功率驱动单元，可覆盖多数中小功率直流有刷电机的正反转、调速、制动控制需求。从实际工程应用场景来看，这类驱动模块常被集成在教育类机器人实训平台、AGV小型驱动轮组、自动门控传动机构、小型电动推杆控制回路中，相比集成度更高的贴片式驱动方案，带独立散热结构的模块化设计更便于后期维护更换，也能在短时过载工况下维持更稳定的温度表现。

　　模块的功能设计围绕功率回路与控制回路的隔离展开，板载的光耦隔离元件将MCU侧的5V控制信号与功率侧的供电回路做电气分隔，避免电机启停时的反向电动势串入控制端打坏主控芯片，控制端仅需接入GND、5V供电、两路PWM信号与两路使能信号即可完成接线，无需额外搭建外围信号调理电路，降低了电控系统的布线复杂度。功率输出端支持5.5V至27V的宽电压输入，两路PWM输入的最高支持频率可达25kHz，能避开人耳可识别的频段，避免电机运行时产生尖锐的PWM啸叫，板载的5V电源指示灯可直观反馈模块供电状态，输出端的电压指示引脚可外接采样电路做运行状态监测。

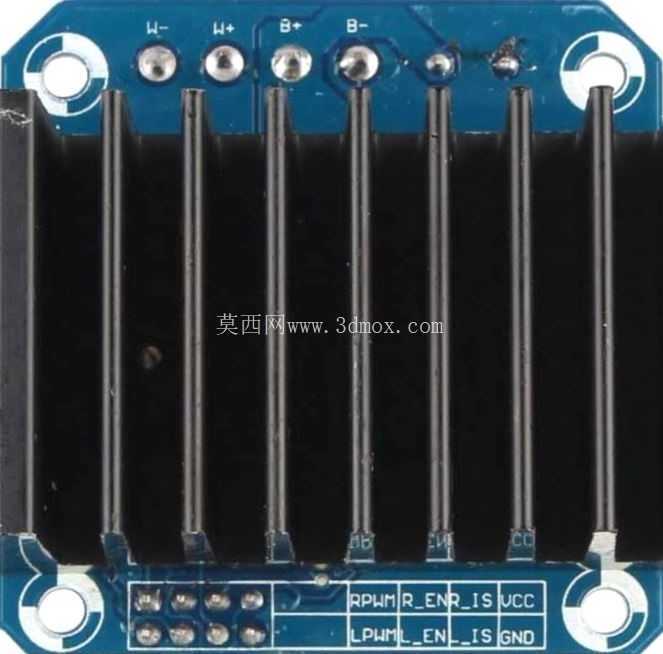

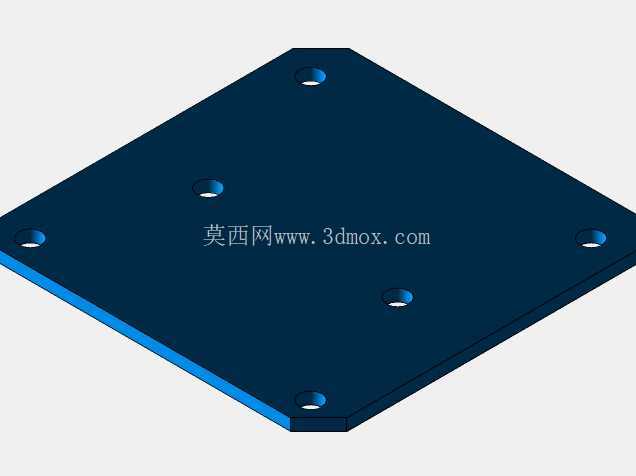

　　结构设计上，PCB板底部预留了标准散热片安装位，可根据持续负载功率选配对应尺寸的铝制散热鳍片，大电流接线端采用绿色插拔式接线端子，能适配12AWG至16AWG的动力线，避免大电流工况下接线端子发热松脱，控制端采用排针接插件，可直接与常用的开源控制板插针对接，也可通过杜邦线延长接线。模块的整体外形尺寸为4cm5cm1.2cm，安装边界可参考PCB板上的四个固定孔位，孔位间距适配常用的3D打印安装支架与铝型材安装槽，在做结构布局时需要预留至少1cm的散热空间，避免散热鳍片被其他结构件遮挡影响对流散热，同时要注意功率接线端与金属结构件的绝缘隔离，防止大电流回路短路。

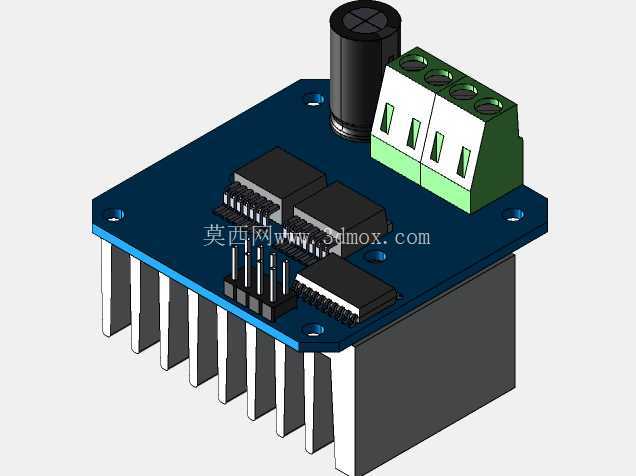

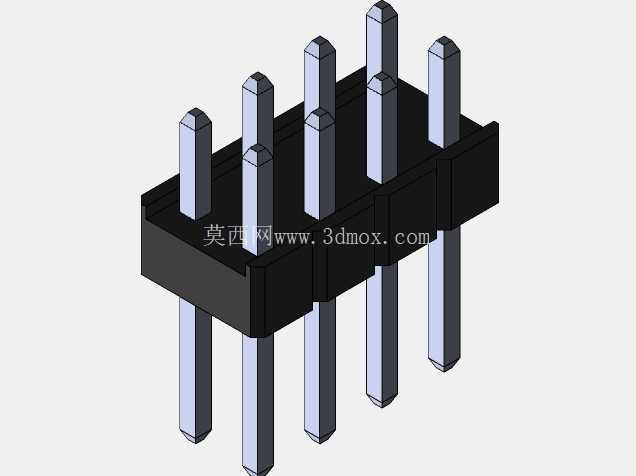

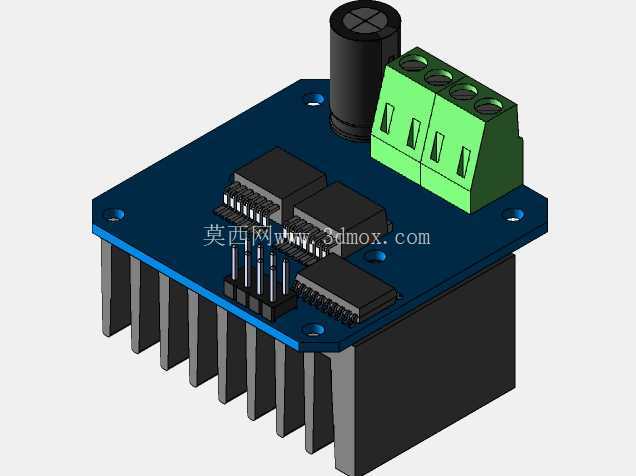

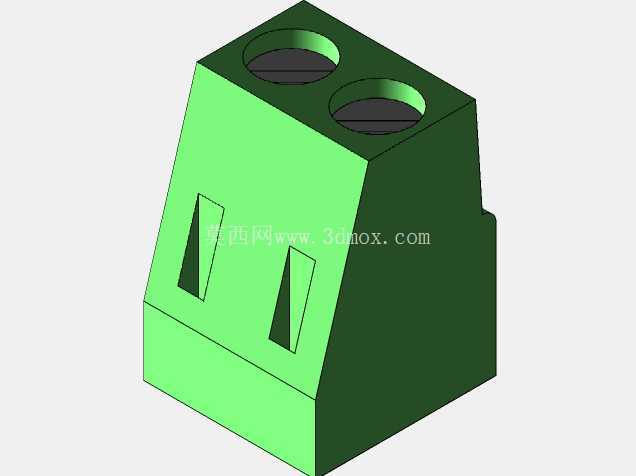

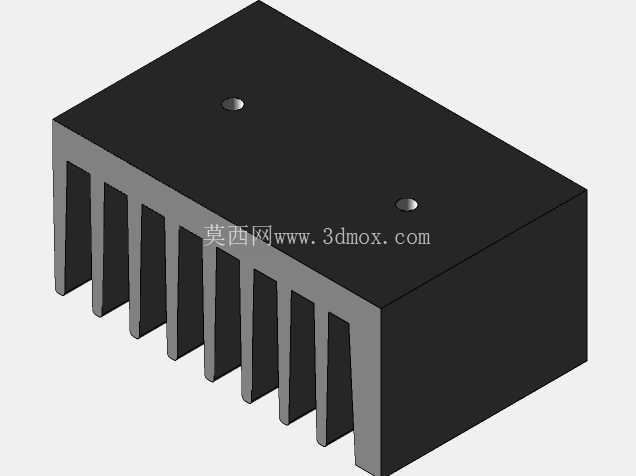

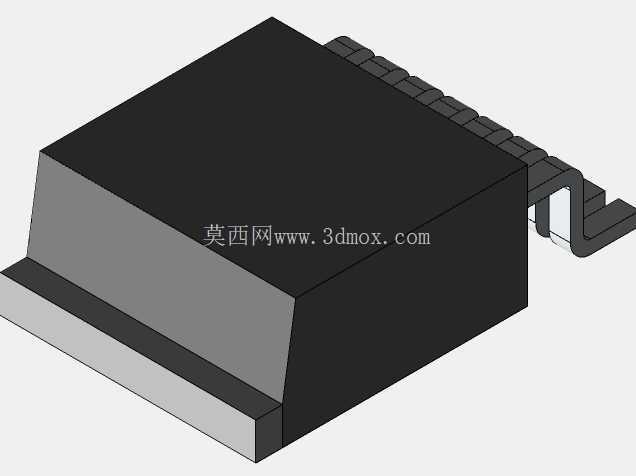

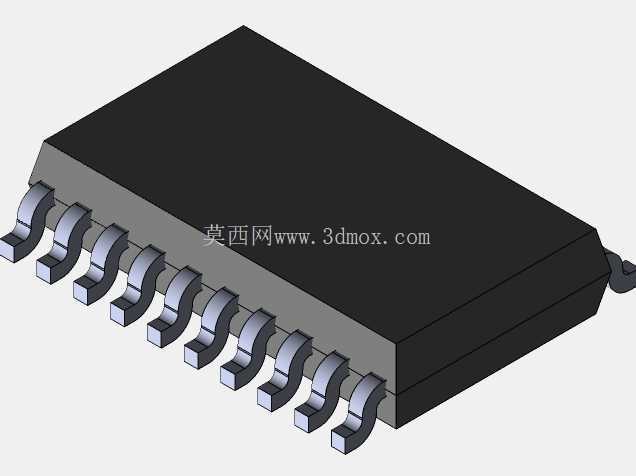

　　在做三维建模时，重点还原了接线端子的插拔高度、散热片的齿距与安装间隙、排针的伸出长度，确保装配干涉检查时能准确判断模块与周边结构件的安全距离，板载的大电容、功率芯片的高度差也做了等比例还原，可直接用于电控仓的布局仿真验证。
