JGB37-520直流齿轮减速电机结构设计

　　这款JGB37-520系列减速电机，在小型自动化执行机构、智能传动终端的选型场景中出镜率极高，很多做小型设备迭代的结构工程师，在需要紧凑动力输出的工位上，都会优先考量这类直流行星齿轮减速结构的适配性。从实际应用场景来看，它常被用在小型输送线的驱动辊、智能储物柜的电控锁止机构、家用小型设备的动力输出端、教学实验平台的传动模组上，核心是把直流电机的高转速通过齿轮组降速后，放大输出扭矩，匹配低转速大负载的实际工况需求。

　　从功能特性上看，该款电机支持多电压等级适配，6V、12V、24V的供电版本可以覆盖不同供电场景的设备需求，转速区间覆盖3.5rpm到960rpm，选型时可以根据末端执行件的运动速度要求匹配对应减速比的版本，24V7rpm版本的额定堵转扭矩可以达到64kg.cm，负载端16kg.cm的扭矩输出可以满足多数小型轻载传动的动力需求，自带的金属齿轮组传动结构，相比塑料齿轮的减速箱，抗冲击负载能力更强，长时间运行的齿面磨损量更小，适合需要频繁正反转、启停的工况。

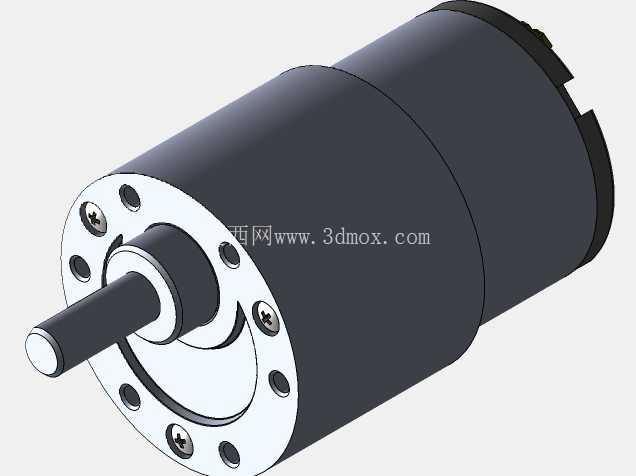

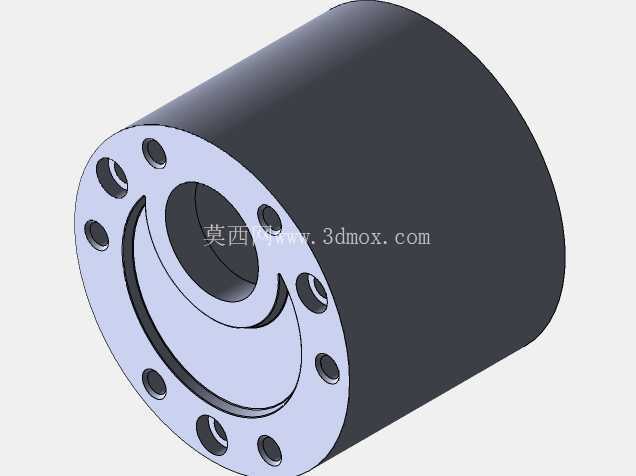

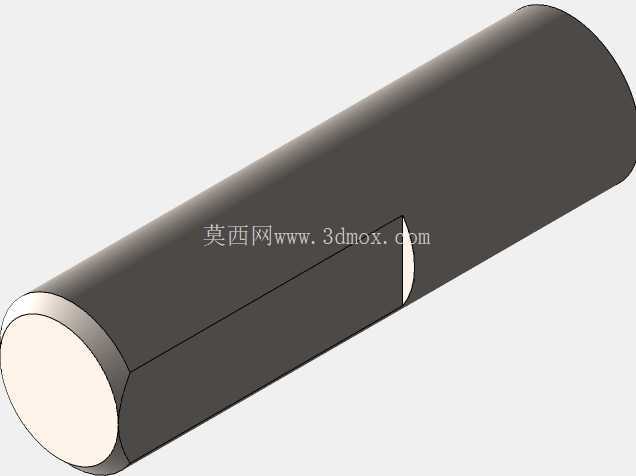

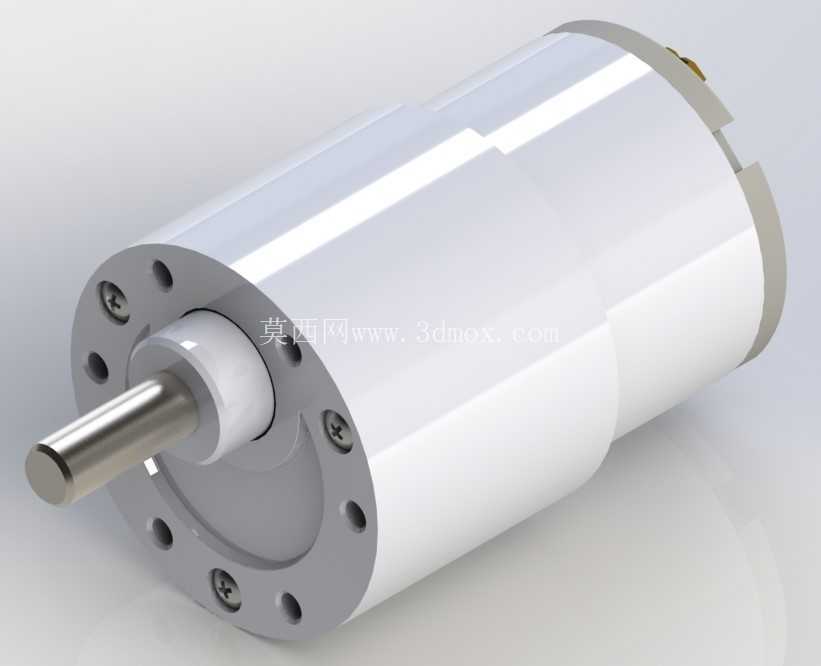

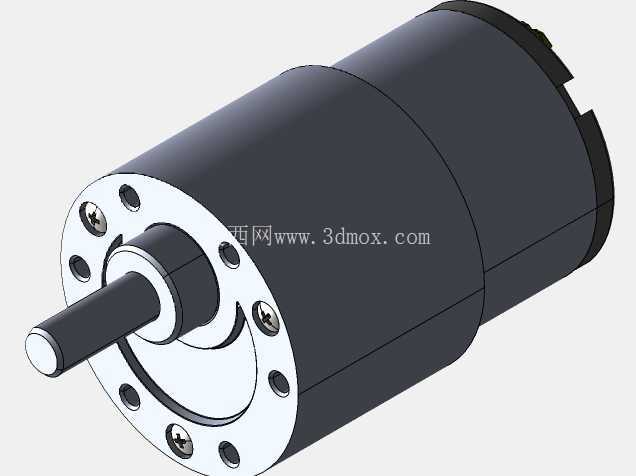

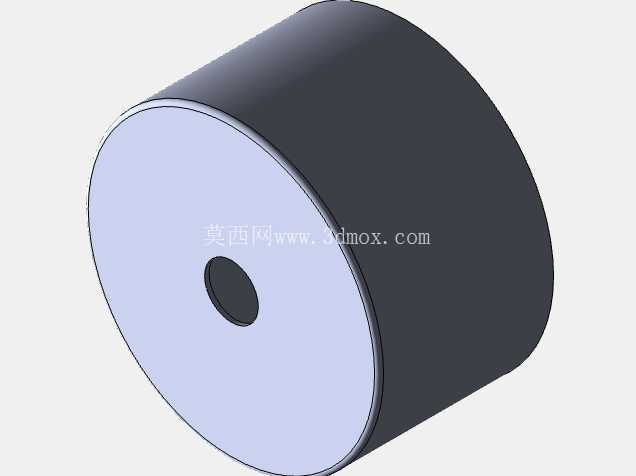

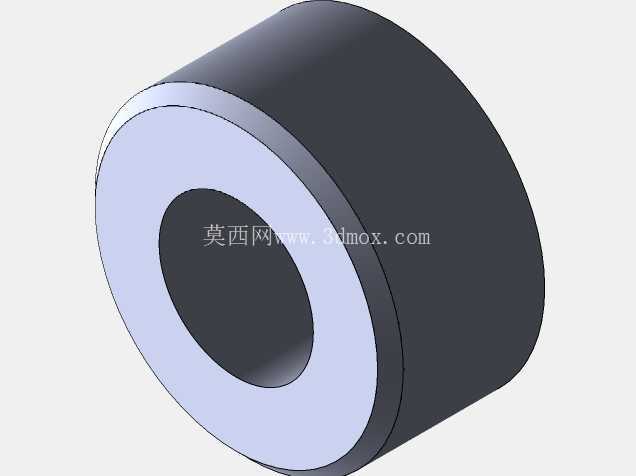

　　设计思路上，这款电机采用了同轴式直齿行星减速布局，电机本体和减速箱集成在同一轴线上，整体外形为圆柱式结构，输出轴端采用法兰安装面，法兰端面上均匀分布6个安装孔，安装时可以直接通过螺栓把电机固定在设备的安装立板上，不需要额外设计复杂的固定支架，能大幅缩减结构设计阶段的安装空间核算工作量。输出轴为单出轴D型切边结构，和传动件连接时可以通过D型面传递扭矩，避免平键连接带来的轴径尺寸冗余，也能防止传动件和输出轴之间出现相对打滑的问题。

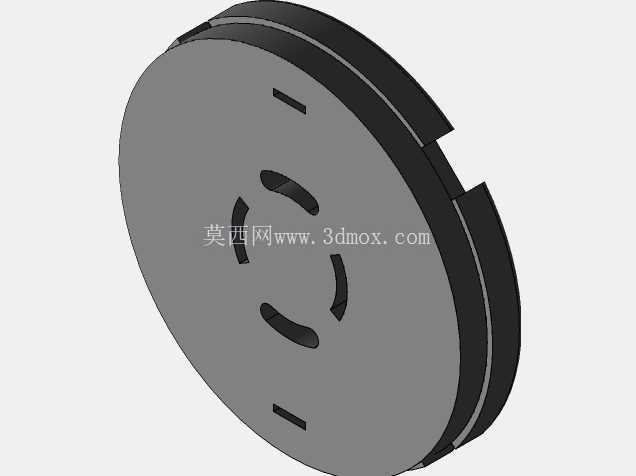

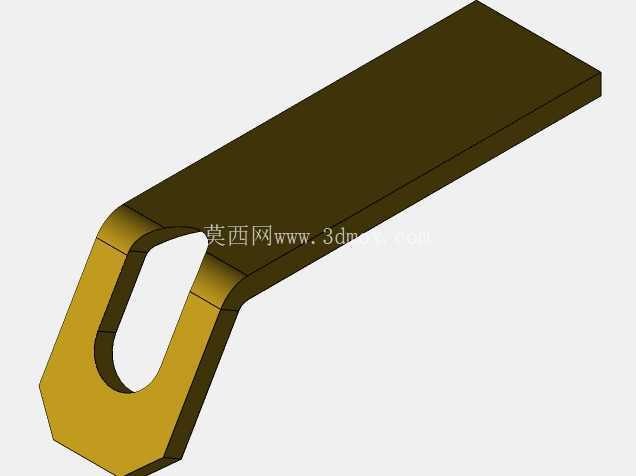

　　从安装边界尺寸来看，减速箱主体外径37mm，整体长度根据减速比不同略有差异，输出轴伸出长度、轴径都做了标准化设计，选型时只要核对安装法兰的孔位尺寸、输出轴的配合尺寸，就能直接替换同系列不同参数的版本，不需要重新修改设备上的安装结构。电机尾部预留了接线端位置，布线时可以根据设备内部的走线方向调整接线位置，不会和周边的结构件产生干涉。在做三维建模装配时，这款模型的安装面、配合轴径、外形轮廓都按照实际实物尺寸做了还原，导入装配体后可以直接做干涉检查、安装空间模拟，不需要反复核对实物测绘尺寸，能缩短小型传动机构的设计迭代周期。很多工程师在做小型电动装置的方案验证阶段，都会用这类标准化的减速电机模型做布局排布，提前确认动力单元和周边传动件、结构件的位置关系，避免后期打样时出现安装空间不足、传动干涉的问题。
